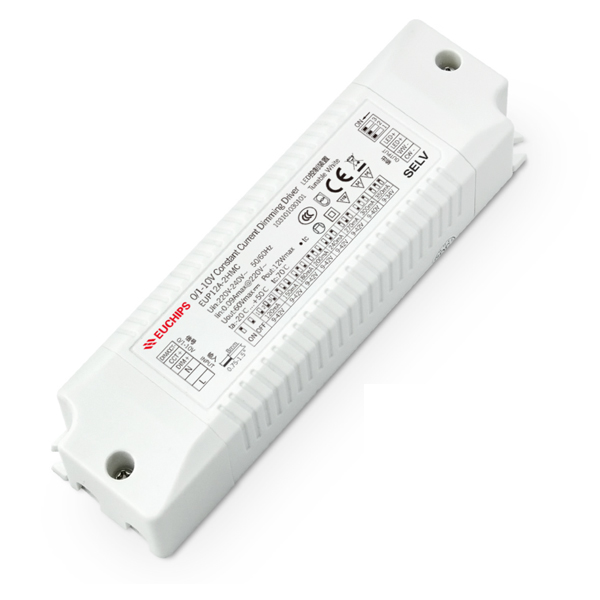

12W 2通道120-350mA 調光調色電源 EUP12A-2HMC
輸入電壓：220-240VAC
輸出電壓：9V-42V
輸出電流：120-350mA
輸出功率：12W
型(xing)號：EUP12A-2HMC
- 產(chan)品詳細
- 需求訂購
- 規格書下載
- 認證下載(zai)
概述

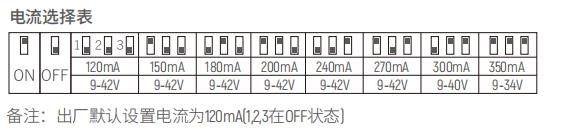

EUP12A-2HMC是一款調光調色恒流調光驅動器，可以提供120/150/180/200/240/ 270/300/350mA 8檔電流的LED驅動器。輸出電流可以通過DIP撥碼開關簡易設置。
產品特點
?雙道恒流輸出，多級電流可選
?效率高達85%
?內建主動式PFC功能
?短路保護，過載保護，過壓保護
?適用于LED室內燈具，比如筒燈，面板燈等
技術參數
|
型(xing)號 |
EUP12A-2HMC |
||
|
輸入 |
效率 |
>85%@230VAC,滿載 |
|
|
|
電壓 |
220VAC-240VAC |
|
|
|
頻率 |
50/60HZ |
|
|
|
功(gong)率因素(su) |
>0.95@230VAC,滿載 |
|
|
|
THD |
<10%@230VAC,滿(man)載 |
|
|
|
電流 |
0.09Amax@230VAC |
|
|
|
待機功(gong)耗 |
<0.5W |
|
|
|
浪涌電流 |
冷(leng)啟動,10A［在 50%Ipeak下(xia)測twidth=14us）@220VAC |
|
|
輸出 |
電流/電壓/功(gong)率 |
120mA/9-42VDC/5.04W 150mA/9-42VDC/6.3W 180mA/9-42VDC/7.56W 200mA/9-42VDC/8.4W 240mA/9-42VDC/10.1W 270mA/9-42VDC/11.34W 300mA/9-40VDC/12W 350mA/9-34VDC/11.9W |
|
|
|
波紋電流 |
<3% |
|
|
|
通道(dao) |
2 |
|
|
|
電流精度 |
±5% |
|
|
|
空載輸(shu)出(chu)電壓(ya) |
60V Max |
|
|
|
啟動延時 |
<0.75s,at230Vac |
|
|
功能(neng) |
調光方式(shi) |
0/1-10V |
|
|
|
調光范圍 |
0%-100% |
|
|
|
色(se)溫值 |
3000k-6000k |
|
|
保護 |
短路 |
關閉(bi)輸出，排除(chu)故障后自(zi)恢復 |
|
|
|
過載 |
打嗝，移(yi)除(chu)故障后自恢復(fu) |
|
|
|
過(guo)壓(ya) |
打嗝，移除故障后自恢復(fu) |
|
|
安全 & 電磁(ci) 兼容 |
浪涌 |
L-N:1KV |
|
|
|
耐壓標準 |
I/P-O/P： 3750VAC/1min/5mA |
|
|
|
安全標準 |
EN61347, GB19510 |
|
|
|
電磁兼容 |
EN55015, EN61000-3-2 |
|
|
|
EMC抗擾度 |
EN61000-4-2, 3, 4, 5, 6, 8, 11; EN61547 |
|
|
其它 |
工作溫(wen)度 |
-20°C ?50°C |
|
|
|
儲存溫度(du)、濕度(du) |
-40°C ?85°C, 20-90%RH |
|
|
|
tc |
70°C@220Vac |
|
|
|
材質 |
PC |
|
|
|
防水等級(ji) |
IP20 |
|
|
|
壽命 |
50,000小時回tc：70°C |
|
|
|
質保(bao) |
5年 |
|
|
|
開關周期 |
>25,000 次(ci) |
|
|
|
包裝尺寸（重量） |
凈重(zhong):110g±5%/PCS； 50PCS/Carton； 6.3kg±5%/箱外箱尺寸(cun):319*254*136cm［長* 寬* 高] |
|
|
|
尺寸(cun) |
150*43*29mm （長*寬*高） |
|
-
-
-
-
