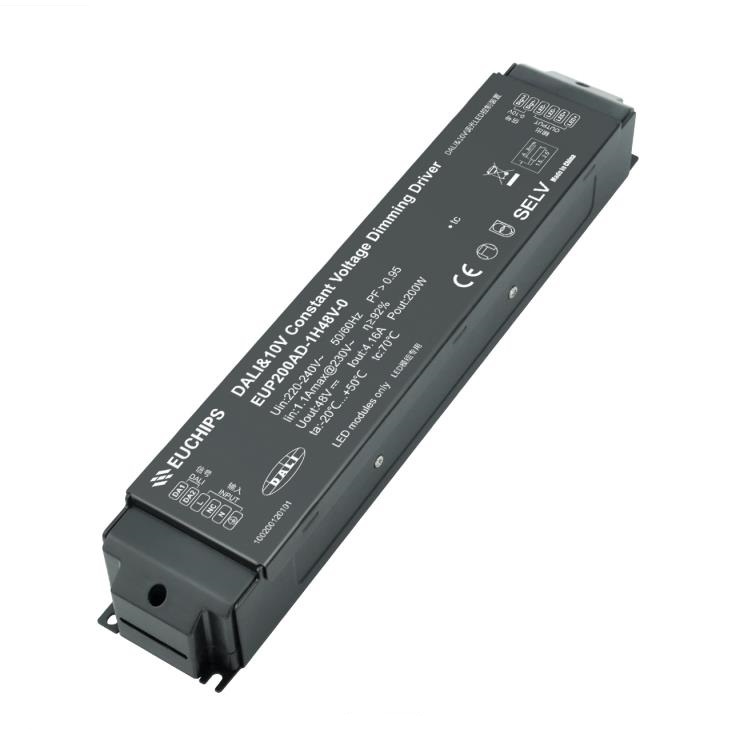

200W 48VDC DALI恒壓調光電源EUP200AD-1H48V-0
輸出電壓：48VDC
輸出電流：4.16A
輸出功率：200W
輸入電壓：220VAC-240VAC
頻率：50/60Hz
效率：＞92%@230VAC,滿載
功率因數：＞0.95@230VAC,滿載
THD：＜10%@230VAC,滿載
產品型號：EUP200AD-1H48V-0
- 產品詳細
- 需求訂購
- 規格書下載
- 認證下載
200W 48VDC DALI恒壓調光電源EUP200AD-1H48V-0-產品詳情
概述
EUP200AD-1H48V-0是一款恒壓輸出的LED調光驅動器。這款驅動器符合DALI標準協議IEC62386。支持DALI,1-10V有源信號，可調電阻，PWM, Touch DIM多種調光方式。
產品特點
● 單通道恒壓輸出● 支持多種調光方式（DALI/1-10V有源信號/可調電阻/PWM/Touch DIM）
● 高電壓輸入：220VAC ~ 240VAC
● 內建主動式PFC功能
● 調光曲線平滑，無閃爍
● 過載保護；短路保護
● IP20，適用于LED室內燈具,比如LED燈帶，投光燈，洗墻燈等
技術參數
|
型號 |
EUP200AD-1H48V-0 |
|
|
輸出 |
通道 |
1 |
|
電壓 |
48VDC |
|
|
電流 |
4.16A |
|
|
功率 |
200W |
|
|
電壓精度 |
±5% |
|
|
紋波 |
3% |
|
|
輸入 |
電壓 |
220VAC-240VAC |
|
頻率 |
50/60Hz |
|
|
效率 |
＞92%@230VAC,滿載 |
|
|
功率因數 |
＞0.95@230VAC,滿載 |
|
|
THD |
＜10%@230VAC,滿載 |
|
|
電流 |
1.1Amax@100VAC |
|
|
浪涌電流 |
冷啟動50A(在50%Ipeak下測試twidth=60us)@230VAC |
|
|
保護 |
短路 |
鎖死，去除故障10s后重新上電可恢復 |
|
|
|
|
|
過載 |
打嗝，去除故障后可恢復 |
|
|
功能 |
調光方式 |
DALI/Touch DIM /1 - 10V/ 可調電阻/PWM |
|
其它 |
尺寸 |
310*60*45mm（長*寬*高） |
|
包裝 |
外箱尺寸: 333*268*150cm(長*寬*高) |
|
|
重量 |
860g |
|
|
IP等級 |
IP20 |
|
|
工作溫度 |
-20℃ ~ 50℃ |
|
|
相對濕度 |
20~90% RH |
|
Touch DIM使用說明
a）長按touch DIM 8s以上，切換為touch DIM模式。
b）短按(< 0.5 s)控制燈具開關。
c）長按Touch DIM 開關 (>0.5秒) 進行燈具的亮度調節，光是調亮還是調暗，隨著每次按壓的開關變化而變換。
d）雙擊Touch DIM 開關（<0.3秒），連接的所有燈具將達到最亮狀態。
e）亮度調節范圍為5%-100%。
f）連續點擊三次Touch DIM開關，進入色溫調節模式，長按調節色溫，其它任意操作降退出色溫模式。
g）具有斷電記憶功能，重新上電將恢復到上一次斷電的狀態。
-
