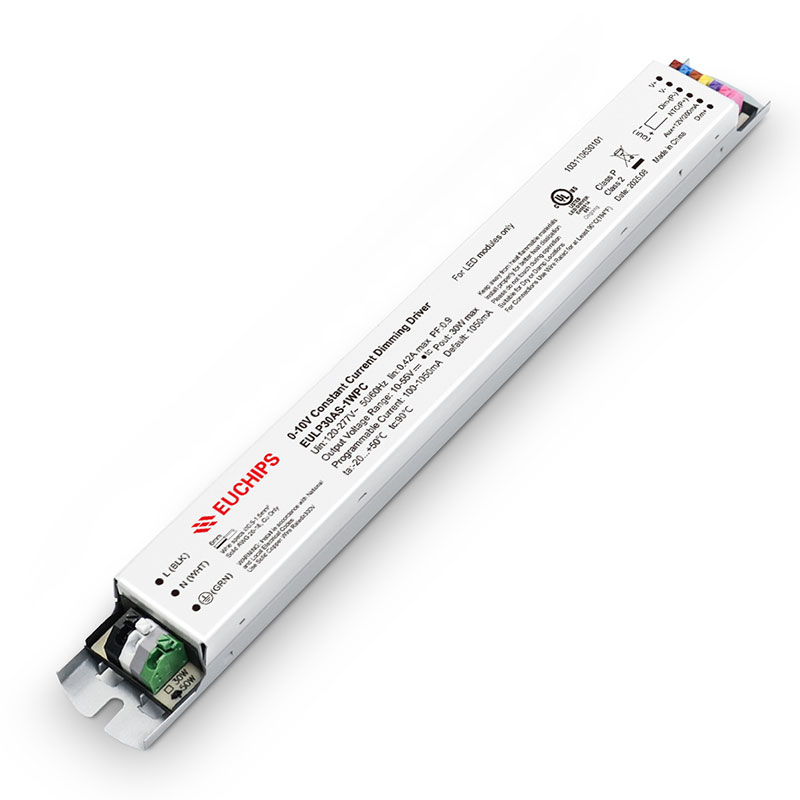

30W 100-1050mA 0/1-10V恒流電源EULP30AS-1WPC
輸入電壓：120-277VAC
輸出電壓：10-55V
輸出電流：100-1050mA
輸出功(gong)率：30W
- 產品詳細(xi)
- 需求訂購
- 規(gui)格書下載
- 認證(zheng)下載
產品特(te)性
? 支持三合一調光(guang)（0/1-10V有源(yuan)信號，可調電阻(zu)，PWM信號）
? 寬電壓輸入(ru): 120VAC ~ 277VAC
? ;信號懸空時(shi), 滿載輸出, 可作為電(dian)源使用
? 短路(lu)保護, 過載保護, 過壓保護
? 輔助電(dian)源: 12VDC,200mA max.
? 50,000小時壽命(ming)@tc85℃, 5年質保
編程特性
? 驅動電流 (10mA調節)
? 調光(guang)曲(qu)線 (線性、對(dui)數可調)
? 調暗至關閉電(dian)壓 (0.7V, 1.0V, 1.2V, or N/A)
? 熱(re)折返(fan)溫(wen)度 (100±10℃)
技術參數
|
產(chan)品型號 |
EULP30AS-1WPC |
|
|
輸入(ru) |
效率 |
≥87%@120VAC,滿載(zai) |
|
額定電壓范(fan)圍 |
120-277VAC |
|
|
頻(pin)率(lv)(Hz) |
50/60Hz |
|
|
電(dian)流(典型值) |
0.28A@120VAC 0.13A@277VAC |
|
|
PF |
≥0.90@120VAC, 277VAC, 滿載 |
|
|
THD |
≤10%@120VAC, ≤20%@277VAC |
|
|
浪涌電(dian)流 |
冷啟動, 18.00A@120VAC 14us, 42A@277VAC 5us |
|
|
待機功耗 |
<2.5W |
|
|
空載功耗 |
<2.5W |
|
|
啟動延(yan)時 |
0.5s@120VAC, (當光線開始亮起) |
|
|
輸出 |
輸出電流 |
100-1050mA(默認電流:1050mA) |
|
電流(liu)精度 |
±5% |
|
|
輸出(chu)電壓(ya)范(fan)圍(wei) |
10-55VDC |
|
|
輸出功率 |
30W max |
|
|
輸出通道(dao) |
1 |
|
|
過功(gong)率限制 |
≥110% |
|
|
紋波系數 |
≤300mV |
|
|
頻率 |
20KHz PWM |
|
|
功能 |
調(diao)光方式 |
0-10V |
|
調光范圍 |
1%-100% |
|
|
調光曲線 |
線性/對數可調 |
|
|
頻閃 |
無頻(pin)閃 |
|
|
保護 |
短路 |
關閉輸出(chu), 排除故障后自恢復 |
|
過(guo)載 |
降低(di)電(dian)流打嗝保護, 排(pai)除(chu)故障后自(zi)恢復 |
|
|
過(guo)壓 |
關閉輸出(chu), 排除故障(zhang)后自恢復 |
|
|
過溫 |
降低電流打嗝保護, 排除故障后(hou)自恢復 |
|
|
安規與 電磁兼(jian)容 |
雷擊浪(lang)涌 |
L-N: 2.0kV L-N-PG: 4kV |
|
耐(nai)壓 |
I/P-O/P:2000Vac/1min/<5mA I/P-PG:1500Vac/1min/<5mA 0/P-PG:500Vac/1min/<5mA |
|
|
安全標準 |
UL8750, CSA-C22.2 No.250.13, US LED Driver Class 2, UL Class P |
|
|
EMI |
FCC 47CFR Part 15 CLassA |
|
|
絕緣阻抗 |
10MΩ |
|
|
其他 |
工作溫度 |
（-40~+50）°C [-40°F~122°F] |
|
儲存溫(wen)度、??度(du) |
（-40~+90）°C [-40°F~194°F] ，20%-90%RH |
|
|
tc |
90℃(194℉) |
|
|
材(cai)質 |
金(jin)屬 |
|
|
防水等級 |
IP20 |
|
|
壽命 |
50,000h@tc85℃ (185℉) |
|
|
質保 |
5年 |
|
|
開關周期 |
>25,000 次 |
|
|
包裝尺寸(重(zhong)量(liang)) |
凈重: 212g |
|
|
尺(chi)寸 |
280×30×21mm (11.01×1.18×0.82 Inch) (L*W*H) |
-
