100W 900-2100mA 1-10V恒流調光驅動
輸出電流：900/1050/1200/1400/1700/2100mA
輸出電壓：20-85/20-85/20-83/20-71/20-58/20-47VDC
輸出功率：76.5/89.25/99.6/99.4/98.6/98.7W
輸入電壓：200-240VAC
頻率：50/60Hz
功率因數（@230VAC,滿載）：≥0.95
THD（@230VAC,滿載）：≤10%
效率(典型)：85%
產品型號： EUP100A-1HMC-1
- 產品詳細
- 需求訂購
- 下載中心

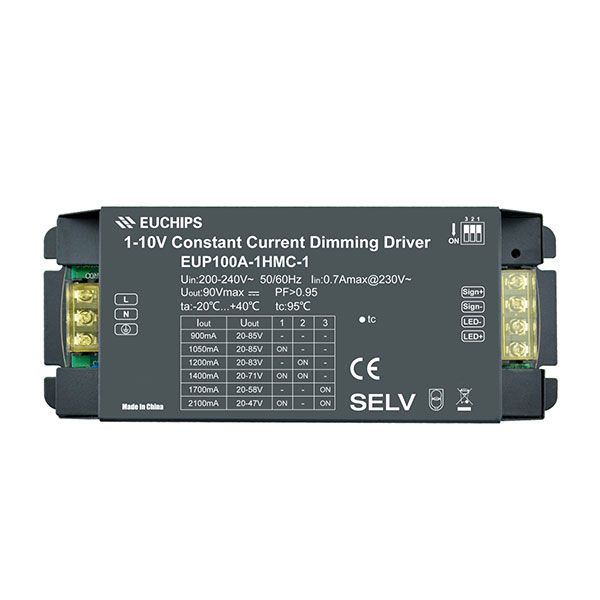

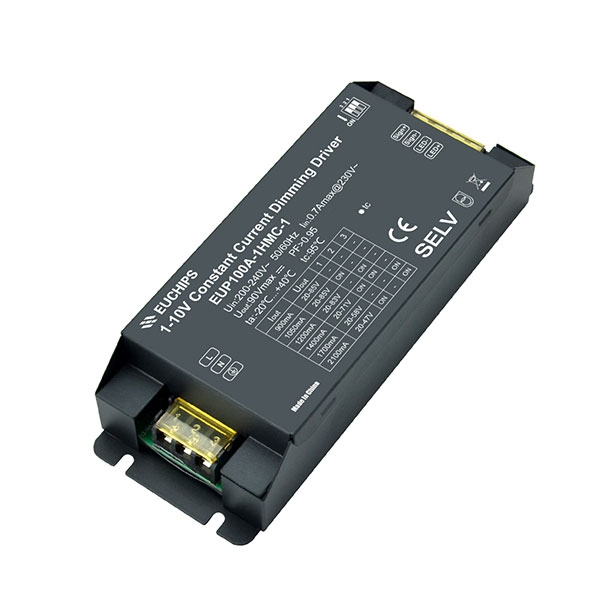

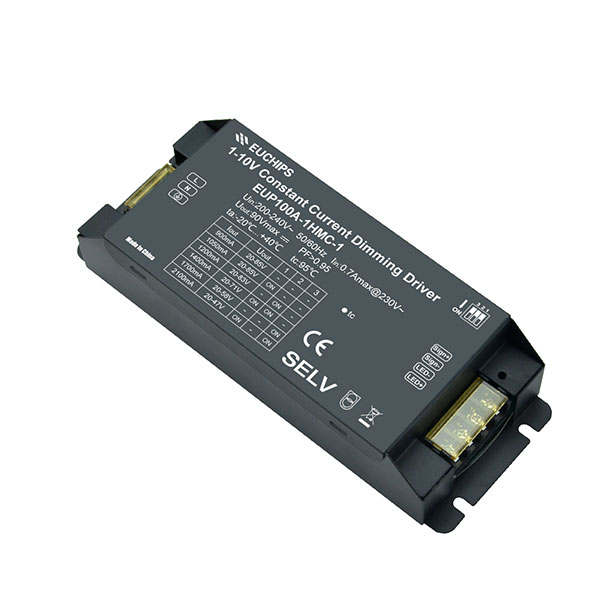

1-10V 恒流調光驅動器-EUP100A-1HMC-1
產品特點
● 單通道恒流輸出，多級電流可選● 支持3合一模擬調光信號（有源信號、可調電阻、PWM）
● THD≤10%
● 低紋波電流，無頻閃
● 效率高達 85%
● 內建主動式PFC功能
● 信號懸空時，滿載輸出，可作為普通電源使用
● 過載保護；過壓保護
● 適用于LED室內燈具,比如筒燈，面板燈等
產品參數
|
型號 |
EUP100A-1HMC-1 |
||||||
|
輸出 |
電流 |
900mA |
1050mA |
1200mA |
1400mA |
1700mA |
2100mA |
|
電壓 |
20-85VDC |
20-85VDC |
20-83VDC |
20-71VDC |
20-58VDC |
20-47VDC |
|
|
功率 |
76.5W |
89.25W |
99.6W |
99.4W |
98.6W |
98.7W |
|
|
電流精度 |
±5% |
||||||
|
最大輸出電壓 |
90VDC |
||||||
|
低頻電流紋波（＜120Hz） |
＜3% |
||||||
|
通道 |
1 |
||||||
|
輸入 |
電壓 |
200-240VAC |
|||||
|
頻率 |
50/60Hz |
||||||
|
功率因數（@230VAC,滿載） |
≥0.95 |
||||||
|
THD（@230VAC,滿載） |
≤10% |
||||||
|
效率(典型) |
85% |
||||||
|
電流 |
0.7Amax@230VAC |
||||||
|
浪涌電流 |
冷啟動35A（在50%Ipeak下測試twidth=1.75s）@230VAC |
||||||
|
功能 |
調光方式 |
1-10V有源信號、可調電阻、PWM |
|||||
|
其它 |
尺寸 |
196*75*40mm（長*寬*高） |
|||||
|
毛重量 |
520克 |
||||||
|
工作溫度 |
-20℃ ~ 40℃ |
||||||
|
相對濕度 |
20~90% RH |
||||||
-
EUP100A-1HMC-1 中文說明書 7-5（2016）.pdf
- 點擊此處下載
-
50W 500-1200mA 1-10v恒流調光驅動器 輸出電流:500mA/700mA/1050mA/1200mA
輸出電壓:9-65VDC/9-65VDC/9-48 VDC/9-42VDC
輸出功率:32.5W/45.5W/50.4W/50.4W
輸入電壓:100-240VAC
頻率:50/60Hz
功率因數:≥0.9
效率:89%
THD:<10 %
產品型號:EUP50A-1WMC-1 -
30W 600-900mA 1-10v調光電源 輸出電流： 600/700/800/900mA
輸出電壓： 3-45/3-43/3-37/3-34VDC
功率： 27/30.1/29.6/30.6W
輸入電壓： 200-240VAC
頻率： 50/60Hz
功率因數：（典型） ≥0.95
效率：(典型) 83%
尺寸： 150*43*29mm（長*寬*高）
產品型號： EUP30A-1HMC-1
-
20W 350-700mA 恒流調光驅動器 輸出電流：350/500/700mA
輸出電壓：3-40/3-40/3-28VDC
功率：14/20/19.6W
輸入電壓：100-240VAC
頻率：50/60Hz
功率因數（典型）：≥0.95
效率(典型)：83%
產品型號：EUP20A-1WMC-1 -

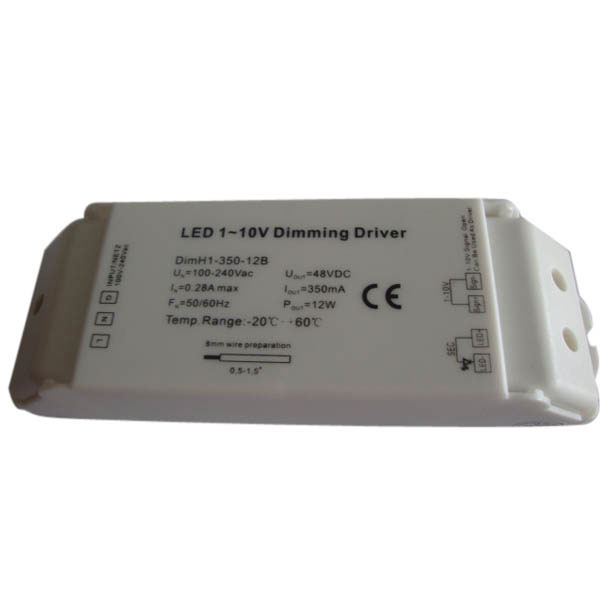

12W 350mA 0-10V&1-10V調光電源 輸入電壓: 100-240VAC
