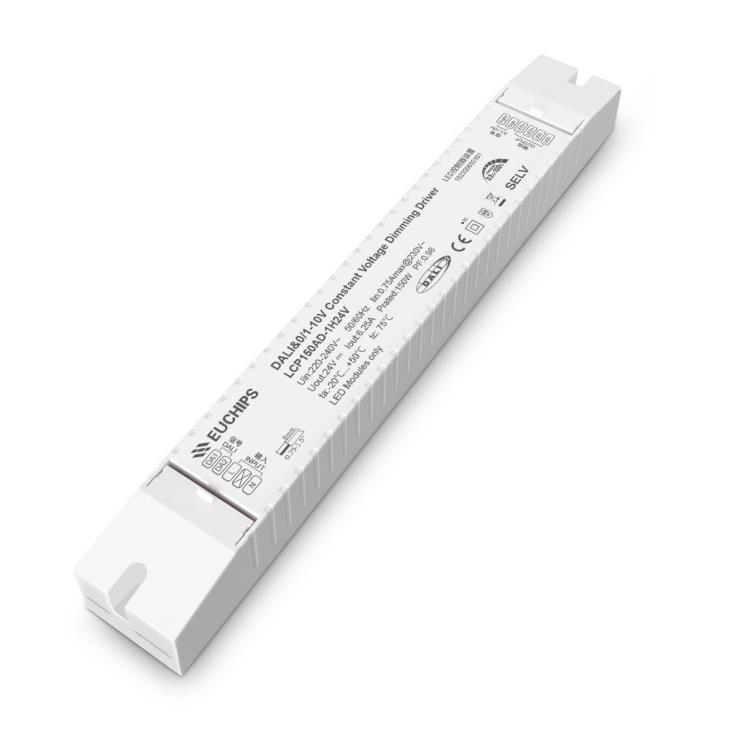

150W 24V DALI&1-10V恒壓調光電源LCP150AD-1H24V(102200630101)
輸出通道：1
輸出電壓：24VDC
輸出電流：6.25A
輸出功率：150W
輸入電壓：220VAC-240VAC
頻率：50/60Hz
效率：90%@230VAC,滿載
功率因數：＞0.98@230VAC,滿載
THD：＜10%@230VAC,滿載
產品型號：LCP150AD-1H24V
- 產品詳(xiang)細
- 需求訂購(gou)
- 規格書下(xia)載
- 認證下載
150W 24V DALI&1-10V恒壓調光電源產品詳情
概述
LCP150AD-1H24V是一款恒壓輸出的LED調光驅動器。這款驅動器符合DALI標準
協議IEC62386。支持DALI,0/1-10V有源信號，可調電阻，PWM, Touch DIM多種調光方式。
產品特點
● 單通道恒壓輸出，最大輸出電流6.25A
● 遵循DALI協議標準 IEC62386
● 高電壓輸入：220VAC ~ 240VAC
● 調光曲線平滑，無閃爍
● 過載保護；過壓保護；短路保護
● IP20，適(shi)用于LED室內燈具,比如(ru)LED燈帶(dai)，投(tou)光燈，洗墻(qiang)燈等
產品參數
|
型號(hao) |
LCP150AD-1H24V |
|
|
輸出 |
通(tong)道 |
1 |
|
電(dian)壓 |
24VDC |
|
|
電流(liu) |
6.25A |
|
|
功率 |
150W |
|
|
電(dian)壓精度 |
±5% |
|
|
紋(wen)波 |
400mVp-p |
|
|
輸入 |
電壓 |
220VAC-240VAC |
|
頻率 |
50/60Hz |
|
|
效率 |
92%@230VAC,滿載(zai) |
|
|
功率因(yin)數(shu) |
＞0.98@230VAC,滿載 |
|
|
THD |
＜10%@230VAC,滿載 |
|
|
電流 |
0.75Amax@230VAC |
|
|
浪涌(yong)電(dian)流 |
冷啟動30A@ 230VAC |
|
|
保護 |
過(guo)載 |
鎖死，去除故障10s后重新上電可(ke)恢(hui)復(fu) |
|
過壓 |
鎖死，去(qu)除故障(zhang)10s 后重(zhong)新上(shang)電可(ke)恢(hui)復 |
|
| 短路 | 打嗝，去除故障后可恢復 | |
|
功能 |
調光方(fang)式 |
DALI/Touch DIM /1 - 10V/PWM |
|
其它 |
尺寸(cun) |
295* 40*32 mm （長* 寬* 高） |
|
包裝 |
434*302*174,50pcs/箱 |
|
|
重(zhong)量 |
340g |
|
|
工作溫(wen)度 |
- 40℃ ~ 85℃ |
|
|
相對濕度 |
20~90% RH |
|
-
320w 24V 0-10v恒壓調光電源OWP320A-1W24V產品特點
·單通(tong)道恒壓輸出，最大(da)輸出電(dian)流13.33A
·防(fang)雷、短路、過(guo)流、過(guo)載、金屬外(wai)殼
·防(fang)護等級(ji)IP67，適(shi)用于戶外(wai)照明
·調光范圍0.1%-100%調光，調光平(ping)滑(hua)無階(jie)梯感無頻閃
·壽命(ming)50,000小時(shi)，5年質保
·可(ke)定(ding)制調光曲線
·寬電(dian)壓輸(shu)入含主動(dong)PFC, 足功率輸(shu)出
·適用于(yu)LED恒(heng)壓燈具(ju), 燈帶, 燈條等
技術參數
產品型(xing)號
OWP320A-1W24V
輸入
輸入電壓
120VAC-277VAC
頻(pin)率范圍
50/60Hz
輸入電流(liu)
3.15Amax@120VAC 1.45Amax@277VAC
功(gong)率因數
≥0.95@120VAC, 滿載(zai) ≥0.95@277VAC, 滿載
效率
≥90%@120VAC, 滿載(zai) ≥93%@277VAC, 滿載
諧波THD
≤10%@120VAC, 滿載 ≤10%@277VAC, 滿載
待機功耗
<1.5W
空載(zai)功耗
<1.5W
浪涌電流
冷(leng)啟動, 15.1A@120VAC 104us 73.2A@277VAC 164us
輸(shu)出
輸出電(dian)壓
24VDC
輸出電壓精度
±5%
輸(shu)出(chu)電流
13.33A Max.
輸出電(dian)流精度
/
輸出功率
320W Max.
輸出功率范圍
0W~320W
PstLM
≤1
SVM
≤0.4
調光頻(pin)率
20KHz
線性調整率
±3% @滿載
負(fu)載(zai)調整率
±3% @滿載
啟動延時
0.75s, at230Vac(當(dang)燈光(guang)開始亮起(qi))
功能(neng)
調光方式
0-10V
調光范圍
0.1%-100% 變(bian)暗直(zhi)至關閉
調(diao)光曲線
對(dui)數
頻閃
無頻閃
保護
短(duan)路保(bao)護
關閉輸出，排(pai)除故障后(hou)自恢復
過流保(bao)護
降低電流打(da)嗝保護，排除故障后自(zi)恢復(fu)
過載保護
降(jiang)低電流(liu)打嗝保護，排除故障后自恢復
過壓保護
/
過(guo)溫保(bao)護(hu)
/
安規與電磁兼(jian)容
雷擊(ji)浪涌
L-N:6KV L-N-PG 10KV
耐壓標準(zhun)
I/P-O/P: 3750VAC/1min/5mA I/P-PG:1500VAC/5mA O/P-PG:500VAC/5mA I/P-0-10V( Signal port ):1500Vac/1min/<5mA
安全規范
CCC (中國(guo)) GB19510.1，GB19510.14 TUV (德國) EN61347-1，EN61347-2-13，EN62493
CB (CB成員(yuan)國) IEC61347-1，IEC61347-2-13 CE (歐盟) EN61347-1，EN61347-2-13，EN62384
RCM (澳洲) AS 61347-1，AS 61347-2-13 EMEC (歐洲) EN61347-1，EN61347-2-13，EN62384
電磁(ci)兼(jian)容(rong)
CCC (中國) GB/T17743，GB17625.1
CE (歐盟) EN55015，EN61000-3-2，EN61000-3-3，EN61547
RCM (澳洲(zhou)) EN55015，EN61000-3-2，EN61000-3-3，EN61547
EMC抗擾度
EN61000-4-2, 3, 4, 5, 6, 8, 11; EN61547
-
120W 24V 1-10V恒壓調光電源LCP120A-1H24V 輸出通道：1
輸出電壓：24VDC
輸出電流：5A
輸出功率：120W
輸入電壓：220VAC-240VAC
頻率：50/60Hz
效率：92%@230VAC,滿載
功率因數：＞0.95@230VAC,滿載
THD：＜10%@230VAC,滿載
產品型號：LCP120A-1H24V
-
150W 24VDC 1-10V恒壓調光電源EUP150A-1W24V-1 輸出電壓：24VDC
輸出電流：6.25A
輸出功率：150W
電壓精度：±5%
通道：1
輸入電壓：100-240VAC
頻率：50/60Hz
功率因數（典型）：≥0.95
效率(典型)：93%
產品型號：EUP150A-1W24V-1 -
150W 24V DALI&1-10V恒壓調光電源EULP150AD-1H24V 輸出通道：1
輸出電壓：24VDC
輸出電流：6.25A
輸出功率：150W
輸入電壓：220VAC-240VAC
頻率：50/60Hz
效率：92%@230VAC,滿載
功率因數：＞0.98@230VAC,滿載
THD：＜5%@230VAC,滿載
產品型號：EULP150AD-1H24V
