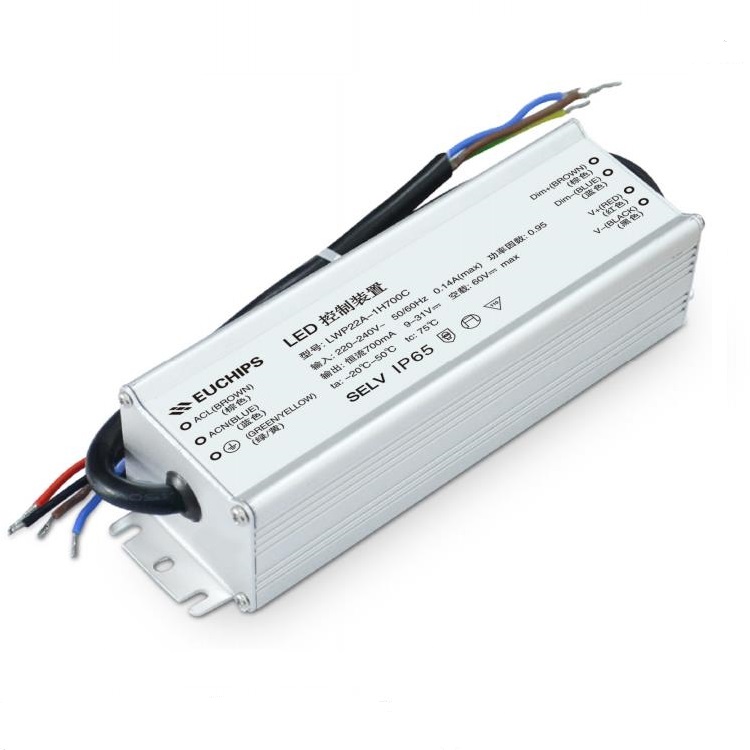

22W 700mA 20-31VDC 恒流調光電源 LWP22A-1H700C
輸入電壓：220VAC-240VAC
輸入電流：0.14Amax@230VAC
輸出電壓：20-31VDC
輸出電流：700mA
輸出功率：22W
型號：LWP22A-1H700C
- 產(chan)品(pin)詳細
- 需求訂購(gou)
- 規格書下載
- 認證下載
概述
LWP22A-1H700C 是一款22W交流變直流LED驅動器，可以通過外加1-10VDC有源信號，10V PWM信號或可調電阻實現平滑的調光效果。
產品特點
?恒流輸出
?內建主動式PFC功能
?THD<10%
?過載保護，短路保護，空載保護
?IP65，適用于需要調光的各種LED 照明等應用
技術參數
|
型號 |
LWP22A-1H700C |
|
|
輸入 |
效率(lv) |
80%@230VAC,滿載 |
|
|
電壓(ya) |
220VAC-240VAC |
|
|
頻率 |
50Hz |
|
|
功率因素 |
>0.95@230VAC,滿載 |
|
|
THD |
<10%@230VAC,滿(man)載(zai) |
|
|
電流 |
0.14Amax@230VAC |
|
|
浪涌電(dian)流 |
冷啟動,28A（在 50%Ipeak 下測 twidth=20us）@230VAC |
|
輸出 |
電(dian)流/電(dian)壓/功(gong)率 |
700mA/20-31VDC/21.7W（max） |
|
|
空載(zai)輸出電(dian)壓(ya) |
60V Max |
|
|
電流精度 |
±5% |
|
|
低頻電(dian)流紋波(<120Hz) |
<3% |
|
|
負載調整(zheng)率 |
<±5% |
|
|
線性調整率 |
<±5% |
|
|
幵機延時 |
<1.5s |
|
功能 |
調光方(fang)式(shi) |
1-10V(0.7V啟亮(liang)，9.7V全亮(liang)) |
|
|
調光深度(du) |
1% |
|
保護 |
短路(lu) |
關閉輸(shu)出，排除故障后(hou)自恢復 |
|
|
過載 |
打嗝(ge)，移除故(gu)障后自恢(hui)復 |
|
|
空載 |
電源不會損壞 |
|
安全 和 電磁 兼(jian)容 |
浪涌 |
線(xian)對線(xian):2kv,線(xian)對地:4kv |
|
|
耐壓等級 |
輸(shu)(shu)入(ru)對輸(shu)(shu)出:3000VAC/5mA/1min；輸(shu)(shu)入(ru)對地(di):1500VAC/5mA/1min |
|
|
安全(quan)標(biao)準 |
GB19510.1-2009, GB19510.14-2009 |
|
其它 |
工作(zuo)溫度 |
-20°C~50°C |
|
|
儲存溫度(du)(du)、濕度(du)(du) |
-25°C~75°C, 5-95%RH |
|
|
tc |
75°C |
|
|
材質(zhi) |
金(jin)屬 |
|
|
防水等級 |
IP65 |
|
|
壽(shou)命 |
50,000 小時 @ta：40°C |
|
|
質保 |
5年 |
|
|
幵(jian)關周期 |
>25,000 次 |
|
|
包裝(zhuang)尺寸(cun)(重量) |
凈重:--g±5%/PCS； 50PCS/Carton； --kg±5%/箱(xiang);外箱(xiang)尺寸(cun)--cm（長* 寬*高） |
|
|
尺寸 |
136*49.5*40.5mm （長*寬*高） |
-
100W 12VDC 0-10v恒壓調光電源 LED超薄防水調光電源UWP100A-1M12V 輸出電壓：12VDC
輸出電流：8.34A
輸出功率：100W
輸入電壓：100VAC-240VAC
頻率：50/60Hz
效率：＞87%@230VAC,滿載
功率因數：＞0.95@230VAC,滿載
THD：＜10%@230VAC,滿載
型號：UWP100A-1M12V
-
600W 24VDC 0-10V防水調光電源OWP600A-1H24V 輸出電壓： 24VDC
輸出電流： 25A
輸出功率： 600W
電壓精度： ±5%
輸入電壓： 220-240VAC
頻率： 50/60Hz
效率(典型) ：＞92%@230VAC, 滿載
型號：OWP600A-1H24V
-
600W 11.8A 0/1-10V防水調光電源AWS600A-1UMC 輸出電壓：27-54VDC
功率：600W
電流精度：±5%
輸入電壓：100-277VAC
頻率：50/60Hz
功率因數：≥0.94
THD（@230VAC,滿載）：≤15%
產品型號：AWS600A-1UMC -
75W 24VDC 0-10v恒壓超薄防水調光電源UWP75A-1M24V 輸出電壓：24VDC
輸出電流：3.13A
輸出功率：75W
輸入電壓：100VAC-240VAC
頻率：50/60Hz
效率：＞86%@230VAC,滿載
功率因數：＞0.95@230VAC,滿載
THD：＜10%@230VAC,滿載
型號：UWP75A-1M24V
