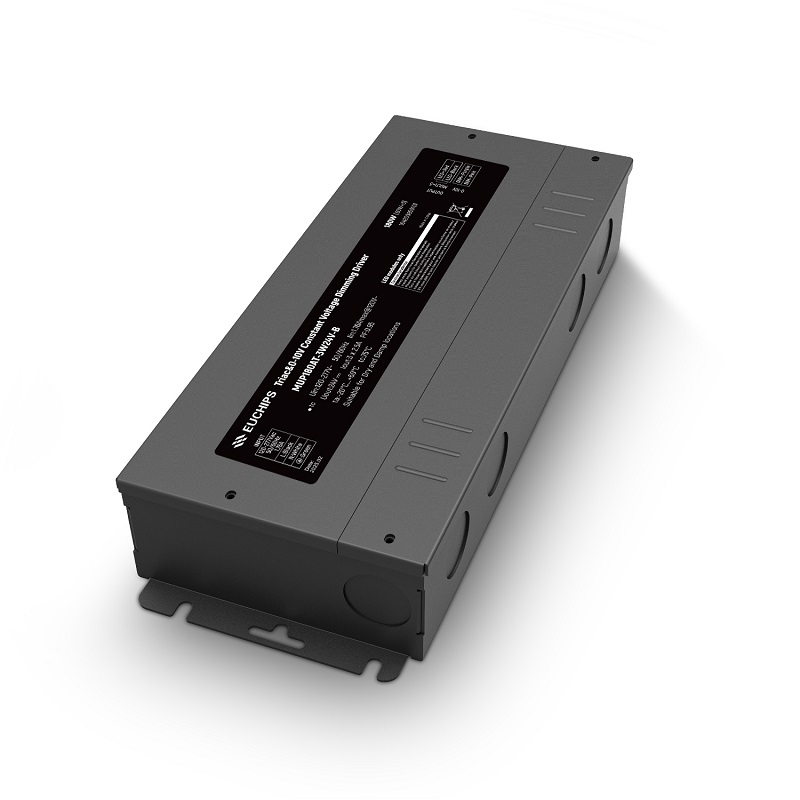

180W 24V 可控硅/0-10V恒壓調光電源MUP180AT-3W24V-B
輸出通道：3
輸出電壓：24VDC
輸出電流：2.5A
輸出功率：180W
輸入電壓：120-277VAC
頻率：50/60Hz
效率：90%
功率因數：＞0.95
產品型號：MUP180AT-3W24V-B
- 產品詳(xiang)細
- 需求訂購(gou)
- 規格書下載(zai)
- 認證下載(zai)
概述
MUP180AT-3W24V-B 是一款可以用于室內的恒壓輸出LED調光驅動器。這款驅動器支持前沿切相和后沿切相調光,同時也支持0-10V信號輸入可 實現平滑調光的效果。
產品特點
● 3通道恒壓輸出，每輸出電流為2.5A
● 寬電壓輸入120VAC ~ 277VAC
● 調光曲線平滑，無頻閃
● 信號懸空時，滿載輸出，可作為電源使用
● 短路保護，過載保護，過流保護
● IP20，適用于室(shi)內(nei)LED燈具(ju)
產品參數
|
型號 |
MUP180AT-3W24V-B |
|
|
輸入 |
效(xiao)率 |
≥90%@120VAC, 滿(man)載 |
|
電(dian)壓 |
120VAC-277VAC |
|
|
頻率 |
50/60Hz |
|
|
電(dian)流(liu) |
1.76Amax@120VAC 0.91Amax @230VAC 0.76Amax @277VAC |
|
|
功率因數 |
≥0.95@120VAC, ≥0.90@277VAC, 滿載 |
|
|
THD |
<10%@120VAC, <15%@277VAC, 滿載 |
|
|
浪涌電流 |
冷啟動(dong), 35A@120VAC 400us, 75A@277VAC 140us |
|
|
待機功耗(hao) |
<5W@120VAC |
|
|
空載(zai)功耗 |
<5W@120VAC |
|
|
啟動延時 |
<0.75s, @120Vac (當(dang)光(guang)線開始(shi)亮起(qi)) |
|
|
輸(shu)出 |
輸出電(dian)流 |
3通道, 每通道(dao)2.5A |
|
輸(shu)出電壓 |
24VDC |
|
|
電壓范圍(wei) |
24VDC ±3% |
|
|
輸出功率(lv) |
60W每通道，3通道共180W |
|
|
輸出(chu)通道 |
3 |
|
|
過功率限制(zhi) |
≥120% |
|
|
紋(wen)波(bo) |
≤720mV |
|
|
PWM頻(pin)率 |
20K Hz |
|
|
功能 |
調光方式 |
0-10V，前(qian)沿/后沿 (@120VAC 60Hz) |
|
調光范圍 |
0.1%-100% (0-10V) 1%-100% (前(qian)沿/后沿(yan)) |
|
|
調光曲線(xian) |
(對數) |
|
|
頻閃(shan) |
無頻(pin)閃 |
|
|
保護 |
短路保護 |
關(guan)閉(bi)輸出，排除故障后自(zi)恢復 |
|
過載保護 |
降(jiang)低電流(liu)打嗝保護，排除故障后自恢復 |
|
|
過流保(bao)護 |
降(jiang)低電流打嗝保護(hu)，排除(chu)故障后(hou)自恢復 |
|
|
安規 電磁兼容 |
浪涌 |
L-N 2000VAC L-N-PG 4000VAC |
|
耐壓 |
輸入對輸出:2000Vac/1min/<5mA 輸入對地:1500Vac/1min/<5mA 輸出對(dui)地:500Vac/1min/<5mA輸(shu)出對(dui)信號( 信號端):500Vac/1min/<5mA |
|
|
安全(quan)標準 |
UL8750 UL1310 CSA25013.CSA Class P |
|
|
電磁兼容 |
FCC PART15B |
|
|
EMC抗擾度(du) |
IEC 61000-4-2-3-4-5-6-8-11 |
|
|
絕緣阻(zu)抗 |
5MΩ |
|
|
其(qi)它 |
工(gong)作(zuo)溫(wen)度 |
(-20~+60) ℃ [-4°F~140°F] |
|
儲存溫度、??度 |
(-40~+90)℃ [-40°F~194°F] |
|
|
tc |
75℃ [ 167°F ] |
|
|
材質 |
金屬 |
|
|
防水等級 |
IP20 |
|
|
壽命 |
50,000h@tc:75℃ [ 167°F ] |
|
|
質保 |
5年 |
|
|
開關(guan)周期 |
25,000次 |
|
|
包裝尺寸(重量) |
凈重: 937g (2.06 lb)±5%/個;8個(ge)/箱; 8.0kg(17.6 IB)±5%/箱(xiang); 外箱尺(chi)寸: 452*284*135mm(17.8*11.2*5.3 Inch)(長*寬(kuan)*高） |
|
|
尺(chi)寸 |
262*104*46mm (10.31*4.1*1.8 Inch)(長*寬*高） |
|
-
96W 24VDC 0-10V恒壓調光電源MUP96AT-1W24V 輸出電壓： 24VDC
輸出電流： 4A
輸出功率： 96W
電壓精度： ±5%
輸入電壓： 120-277VAC
頻率： 50/60Hz
效率(典型) ：＞88%@230VAC, 滿載
產品型號：MUP96AT-1W24V
-
60W 24V 可控硅/0-10V恒壓調光電源MUP60AT-1W24V-B 輸出通道：1
輸出電壓：24VDC
輸出電流：0-2.5A
輸出功率：60W
輸入電壓：120-277VAC
頻率：50/60Hz
效率：86%@230VAC,滿載
功率因數：＞0.95@230VAC,滿載
型號：MUP60AT-1W24V-B
-
25W 450-600mA 0-10V&可控硅恒流調光電源CUP25AT-1WMC(o) 輸出通道：1
輸出電流：450-600mA
輸出功率：25W
輸入電壓：120-277VAC
頻率：50/60Hz
效率：84%@230VAC,滿載
功率因數：＞0.95@230VAC,滿載
產品型號：CUP25AT-1WMC(o)
-
60W 12V 可控硅/0-10V恒壓調光電源MUP60AT-1W12V-BW 輸出通道：1
輸出電壓：12VDC
輸出功率：60W
輸入電壓：120-277VAC
頻率：50/60Hz
效率：86%@277VAC,滿載
型號：MUP60AT-1W12V-BW
