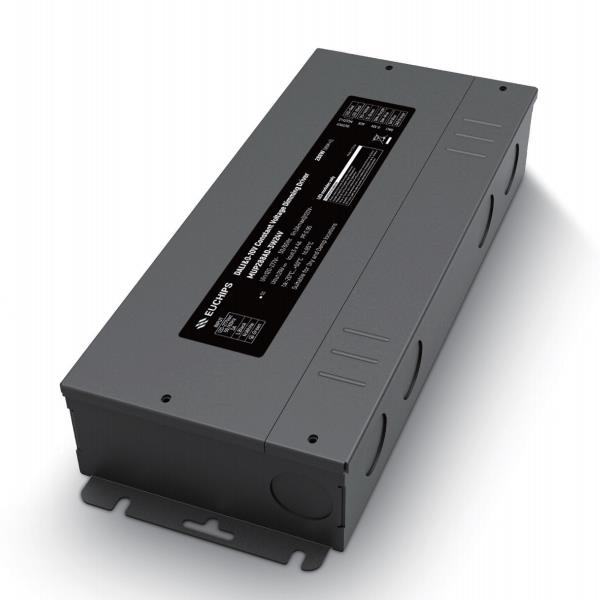

288W DALI&0/1-10vV恒壓調光電源 MUP288ADS-3W24V-B
輸入電壓：120-277V
輸出電壓：24V
通道：3
效率：≥91%@120VAC
型號：MUP288ADS-3W24V-B
- 產品詳細
- 需求訂購
- 規格書下載
- 認證下載
288W DALI&0/1-10vV恒壓調光電源 MUP288ADS-3W24V-B
概述
MUP288ADS-3W24V-B是一款恒壓輸出的LED調光驅動器。這款驅動器符合DALI標準
協議IEC62386。支持DALI,0/1-10V有源信號調光方式。
產品特點
·單通道恒壓輸出，最大輸出電流為4A
·寬電壓輸入120VAC ~ 277VAC
·調光范圍0.1-100%，調光曲線平滑，無頻閃
·信號懸空時，滿載輸出，可作為電源使用
· IP20，適用于室內LED燈具
·短路保護，過載保護，過壓保護
·接線盒設計
·高達50,000小時的額定壽命
·5年保修期
產品參數
|
型號 |
MUP288ADS-3W24V-B |
|
|
輸入 |
效率 |
≥91%@120VAC, 滿載 |
|
電壓 |
120VAC-277VAC |
|
|
頻率 |
50/60Hz |
|
|
電流 |
3Amax @120VAC 1.5Amax@230VAC 1.4Amax@277VAC |
|
|
功率因數 |
≥0.95@120VAC,滿載 ≥0.94@277VAC,滿載 |
|
|
THD |
<10%@120VAC, 滿載 <10%@277VAC, 滿載 |
|
|
浪涌電流 |
冷啟動,40A@120VAC 240us |
|
|
待機功耗 |
<0.5W@120VAC |
|
|
空載功耗 |
<0.75W@120VAC |
|
|
啟動延時 |
<0.75s, @120Vac (當光線開始亮起) |
|
|
輸出 |
電流 |
4A |
|
電壓 |
24VDC |
|
|
電壓范圍 |
24VDC ±5% |
|
|
功率 |
96W |
|
|
通道 |
3 |
|
|
過功率限制 |
≥105% |
|
|
紋波 |
≤720mV |
|
|
輔助電源 |
12VDC±3% 200mA |
|
|
頻率 |
20KHz PWM |
|
|
功能 |
調光方式 |
0-10V，DALI |
|
調光范圍 |
0.1%-100% |
|
|
調光曲線 |
對數 |
|
|
頻閃 |
無頻閃 IEEE1789 |
|
|
保護 |
短路 |
關閉輸出，排除故障后自恢復 |
|
過載 |
關閉輸出，排除故障后自恢復 |
|
|
過流 |
關閉輸出，排除故障后自恢復 |
|
|
安電規磁兼容 |
浪涌 |
L-N:2KV L-N-PG:4KV
|
|
耐壓
|
輸入對輸出2000Vac/1min/<5mA輸入對地1500Vac/1min/<5mA輸出對地500Vac/1min/<5mA 輸出對信號( 信號端):1500Vac/1min/<5mA |
|
|
安全標準 |
UL8750 UL1310 CSA C22.2 No250.13 |
|
|
電磁兼容 |
FCC PART15B |
|
|
能效 |
Title24 |
|
|
絕緣阻抗 |
5MΩ |
|
|
其它 |
工作溫度 |
-20℃~+60℃ (-4°F~140°F) |
|
儲存溫度、濕度 |
-40℃~85℃(-40°F~185°F), 20-90%RH |
|
|
tc |
85 ℃(185°F) |
|
|
材質 |
金屬 |
|
|
防水等級 |
IP20 |
|
|
壽命 |
50,000小時@tc:85℃(185°F) |
|
|
質保 |
5年 |
|
|
開關周期 |
25,000次 |
|
|
包裝尺寸(重量) |
凈重: 1650g(3.63 lb)±5%/個;8個/箱;13.7kg(30.2 IB)±5%/箱; 外箱尺寸: 452*284*135mm(17.8*11.2*5.3 Inch)(L*W*H) |
|
|
尺寸 |
262*104*46mm (10.31*4.1*1.8 英寸)(長*寬*高） |
|
-
