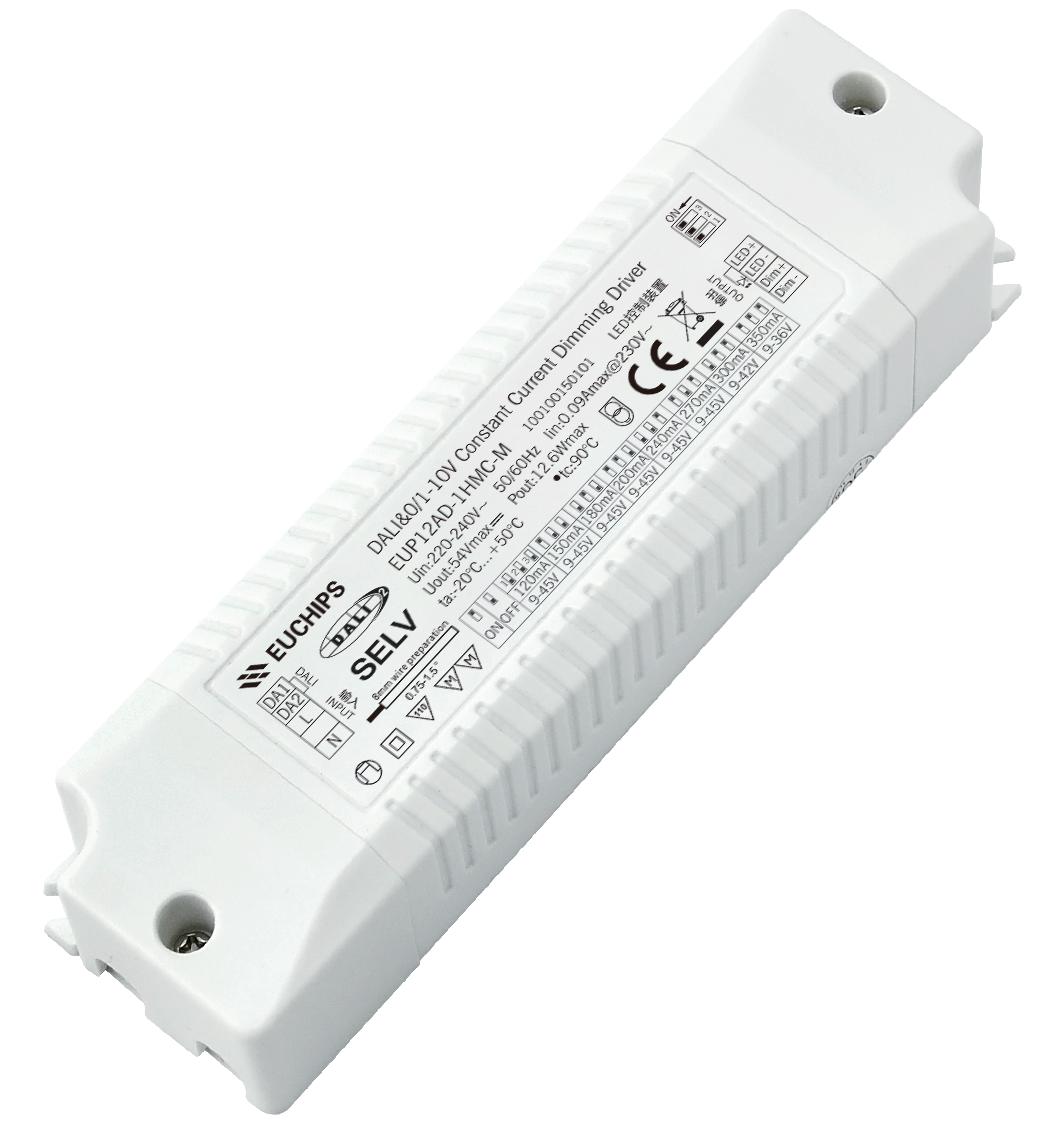

12W 120-350mA DALI/0-10V恒流調光驅動器EUP12AD-1HMC-M
輸入電壓：220-240VAC
輸出電壓：9-45V
輸出電流：120-350mA
輸出功率：12W
- 產品詳細
- 需求訂購
- 規格書下載
- 認證下載
概述
EUP12AD-1HMC-M是一款恒流輸出模式LED驅動器。輸出和調光電路完全符合新 規定，隔離，確保用戶和燈具系統在安裝過程中使用。
產品特點
?單通道輸出，輸出電流電平可通過DIP S.W.選擇。
?支持DALI-2調光功能, 觸摸調光(按鍵調光)功能, 0/1-10V調光功能
?調光范圍：0.1-100%, 調光效果平滑，無閃爍
?保護：短路、過載
?適用于室內LED照明應用，如筒燈、聚光燈、面板燈等
技術參數
|
產品型號 |
EUP12AD-1HMC-M |
|
|
輸入 |
效率 |
85%@230VAC,滿載 |
|
|
電壓 |
220VAC-240VAC |
|
|
頻率 |
50/60HZ |
|
|
功率因數 |
0.95@230VAC,滿載 |
|
|
THD |
<15%@230VAC |
|
|
電流 |
0.09Amax@230VAC |
|
|
待機功耗 |
<0.5W |
|
|
浪涌電流 |
Cold start, 60A@230VAC |
|
輸出 |
電流/電壓/功率 |
120mA/9-45V/5.4W 180mA/9-45V/8.1W 240mA/9-45V/10.8W 300mA/9-42V/12.6W 150mA/9-45V/6.75W 200mA/9-45V/9W 270mA/9-45V/12.15W 350mA/9-36V/12.6W |
|
|
低頻紋波電流（＜120Hz） |
<3% |
|
|
通道 |
1 |
|
|
電流精度 |
±5% |
|
|
空載電壓 |
54VDC |
|
|
電壓范圍 |
9-45VDC |
|
|
啟動延時 |
<1s, at 230Vac |
|
功能 |
調光方式 |
0/1-10V DIM/PWM/Rx/DALI-2/Touch DIM (Push DIM) |
|
|
調光范圍 |
0.1%-100%可調滅 |
|
保護 |
短路 |
關閉輸出，故障排除后自動恢復 |
|
|
過載 |
打嗝，故障排除后自恢復。 |
|
|
過壓 |
打嗝，故障排除后自恢復。 |
|
安全與 電磁兼容 |
浪涌 |
L-N：0.5KV; |
|
|
耐受電壓 |
I/P-O/P: 3750VAC/1min/10mA; I/P-E: 1875VAC/1min/10mA |
|
|
DALI標準 |
IEC 62386-101: 2014, IEC 62386-102: 2014； IEC 62386-207: 2009, DALI 2.0 |
|
|
安全標準 |
EN61347-1, EN61347-2-13 |
|
|
電磁兼容 |
EN55015, EN61000-3-2, EN61000-3-3, EN6154 |
|
|
EMC電磁抗擾度 |
EN61000-4-2,3,4,5,6,8,11; EN61547 |
|
其它 |
工作溫度 |
-20°C~+50°C, 20-50%RH |
|
|
儲存溫度 |
-40°C~85°C, 5-70%RH |
|
|
Tc |
90°C |
|
|
材質 |
PC |
|
|
防水等級 |
IP20 |
|
|
壽命 |
50,000 小時 @tC:80°C |
|
|
質保期 |
5年 |
|
|
幵關機次數 |
>25,000次 |
|
|
裝箱尺寸 |
凈重:--g±5%/個;--個/箱;--kg±5%/箱;外箱尺寸:--毫米（長*寬*高） |
|
|
產品尺寸 |
150*43*29毫米（長*寬*高） |
-
