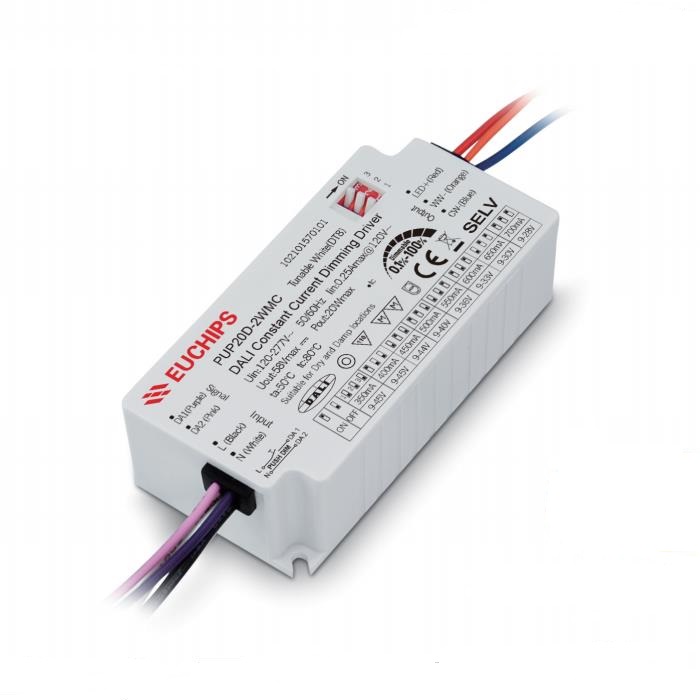

20W 350-700mA 美規DALI恒流調光調色溫電源 PUP20D-2WMC
輸入電壓:120-277VAC
輸出電流:350-700mA
輸出電壓:9-45VDC
輸出功率:20W
調光方式:DALI/Touch DIM
產品型號:PUP20D-2WMC
- 產品詳細
- 需求訂購
- 規格書下載
- 認證下載
DALI恒流調光電源PUP20D-2WMC產品特性：
概述
PUP20D-2WMC 是一款可以提供350/400/450/500/550/600/650/700mA 8檔電流的LED驅動器,輸出電流可以通過DIP撥碼開關簡易設置用DALI主控/Touch DIM開關調光曲線平滑、無閃爍。
產品特點
●雙通道恒流輸出，多級電流可選
●支持Touch-DIM功能
●輸入電壓120V~277V
●調光范圍：0.1-100%, 調光效果平滑，無閃爍
●保護：短路、過載、過壓
●適用于室內LED照明應用，如筒燈、聚光燈、面板燈等
技術參數
|
型號 |
PUP20D-2WMC |
|
|
輸入 |
電壓 |
120VAC-277VAC |
|
頻率 |
47/63Hz |
|
|
效率 |
85%@120VAC,滿載 |
|
|
功率因數 |
≥0.97@120VAC,滿載 , ≥0.9@277VAC,滿載 |
|
|
THD(滿載) |
<13%@120VAC, 滿載 , <20%@230VAC, 滿載 |
|
|
電流 |
0.25Amax@120VAC , 0.15Amax@277VAC |
|
|
浪涌電流 |
冷啟動,0.62A@230VAC 240us |
|
|
待機功耗 |
<1W |
|
|
空載功耗 |
<1W |
|
|
啟動延時 |
≤ 0.75 s, at230Vac (當燈光開始亮起) |
|
|
|
電流/電壓/功率 |
350mA/9-45V/15.75W 450mA/9-44V/19.8W 550mA/9-36V/19.8W 650mA/9-30V/19.5W 400mA/9-45V/18W 500mA/9-40V/20W 600mA/9-33V/19.8W 700mA/9-28V/19.6W |
|
|
通道 |
2 |
|
輸出 |
空載輸出電壓 |
58V Max |
|
|
紋波電流 |
<5% |
|
|
電流精度 |
±5% |
|
|
輸出電壓范圍 |
±5% |
|
保護 |
過壓保護 |
打嗝，移除故障后自恢復 |
|
過載保護 |
打嗝，移除故障后自恢復 |
|
|
短路保護 |
關斷輸出，移除故障后自恢復 |
|
|
|
雷擊浪涌 |
L-N: 2KV |
|
安全 |
耐受電壓 |
I/P-O/P: 2000VAC/1min/5mA ; I/P-DALI: 1500VAC/1min/5mA ; O/P-DIM( Signal port DALI): 1500VAC/1min/5mA |
|
DALI 標準 |
IEC 62386-101: 2014, IEC 62386-102: 2014; IEC 62386-207: 2009, DALI 2.0 |
|
|
與 |
||
|
安全標準 |
EN61347, GB19510 |
|
|
電磁 |
||
|
電磁兼容 |
EN55015, EN61000-3-2 |
|
|
兼容 |
||
|
EMC電磁抗擾度 |
FCC class B(120V)/class A(277V) |
|
|
功能 |
調光模式 |
DALI/Touch DIM (Push DIM) |
|
調光范圍 |
0.1%-100% 可調滅 |
|
|
其它 |
產品尺寸 |
88*43*26.5mm (3.46*1.69*1.04 Inch) (長*寬*高) |
|
包裝信息 |
凈重: 146g(0.32 lb)±5%/個; 50個/箱; 7.8kg(17.2 Ib)±5%/箱; 外箱尺寸: 234*222*194mm(9.21*8.74*7.63 Inch)(L*W*H) |
|
|
防水等級 |
IP20 |
|
|
工作環境溫度 |
ta:-20℃~50℃ [-4°F~122°F] |
|
|
tc |
80℃ [ 176°F ] |
|
|
儲存溫度、濕度 |
-40℃~85℃ [-40°F~185°F] , 20-90%RH |
|
|
質保 |
5年 |
|
|
壽命 |
50,000h@tc:85℃ [ 185°F ] |
|
|
材料 |
PC |
|
|
開關機次數 |
>25,000 小時 |
|
-
