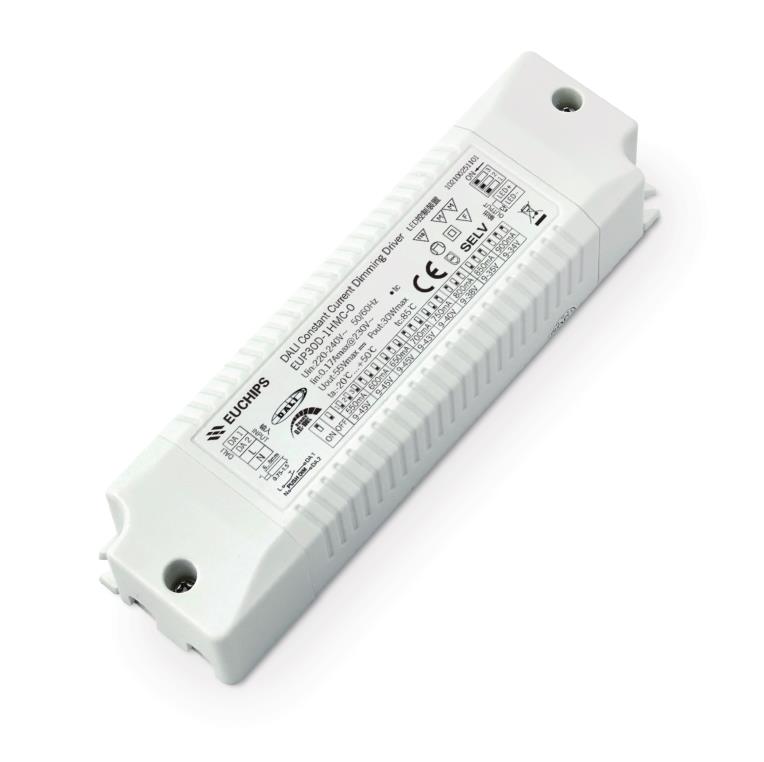

550-900mA 30W AC/DC恒流輸出 DALI2.0調光電源EUP30D-1HMC-0(102100251101)
輸出電壓：9-45VDC
輸出電流：550/600/650/700/750/800/850/900mA
輸出功率：30W
輸入電壓：220-240VAC
效率：87%
產品型號： EUP30D-1HMC-0
- 產品詳細
- 需求訂購
- 規格書下載
- 認證下載
概述
EUP30D-1HMC-0遵循DALI協議標準 IEC62386-207 Ed2.0，是一款可以提供550/600/650/700/750/800/850/900mA 8檔電流的LED驅動器。輸出電流可以通過DIP撥碼開關簡易設置，用DALI 主控/Touch DIM開關調光，曲線平滑、無閃爍。
產品特點
· 單通道恒流輸出，多級電流可選
· 遵循DALI協議標準 IEC62386-207 2.0
· 支持Touch-DIM（Push DIM）功能
· 高電壓輸入：220VAC ~ 240VAC
· 效率高達 87%
· 內建主動式PFC功能
· 短路保護，過載保護，過溫保護
· 適用于LED室內燈具,比如筒燈，射燈，面板燈等
技術參數
|
型號 |
EUP30D-1HMC-0 |
|
|
輸出 |
電流 |
550-900mA |
|
電壓 |
9-45VDC |
|
|
功率 |
24.75-30W |
|
|
電流精度 |
±5% |
|
|
低頻電流紋波（＜120Hz） |
<3% |
|
| 通道 | 1 | |
|
輸入 |
電壓 |
220-240VAC |
|
電流 |
0.17Amax@230VAC |
|
|
典型效率 |
>87% |
|
|
待機功耗 |
＜0.5W |
|
|
保護 |
過壓保護 |
當超過輸出電壓時，輸出電流減小，當負載降低時自動恢復 |
|
短路保護 |
關斷輸出，移除故障后自恢復 |
|
| - | - | |
|
過載保護 |
當超過輸出電壓時，輸出電流減小，當負載降低時自動恢復 |
|
|
功能 |
調光方式 | DALI/TouchDIM調光 |
|
調光深度 |
0.1%-100% |
|
|
其它 |
尺寸 |
150*42.5*28.5mm（長*寬*高） |
|
毛重量 |
125克 |
|
|
工作溫度 |
-20℃ ~ 50℃ |
|
|
Tc |
85℃ |
|
|
工作環境溫度 |
-20~50℃ |
|
|
相對濕度 |
20~90% RH |
|
20~90% RH
Touch DIM使用說明a）長按touch DIM 8s以上，切換為touch DIM模式。
b）短按(< 0.5 s)控制燈具開關。
c）長按Touch DIM 開關 (>0.5秒) 進行燈具的亮度調節，光是調亮還是調暗，隨著每次按壓的開關變化而變換。
d）雙擊Touch DIM 開關（<0.3秒），連接的所有燈具將達到最亮狀態。
e）亮度調節范圍為5%-100%。
f）連續點擊三次Touch DIM開關，進入色溫調節模式，長按調節色溫，其它任意操作降退出色溫模式。
g）具有斷電記憶功能，重新上電將恢復到上一次斷電的狀態。
-
