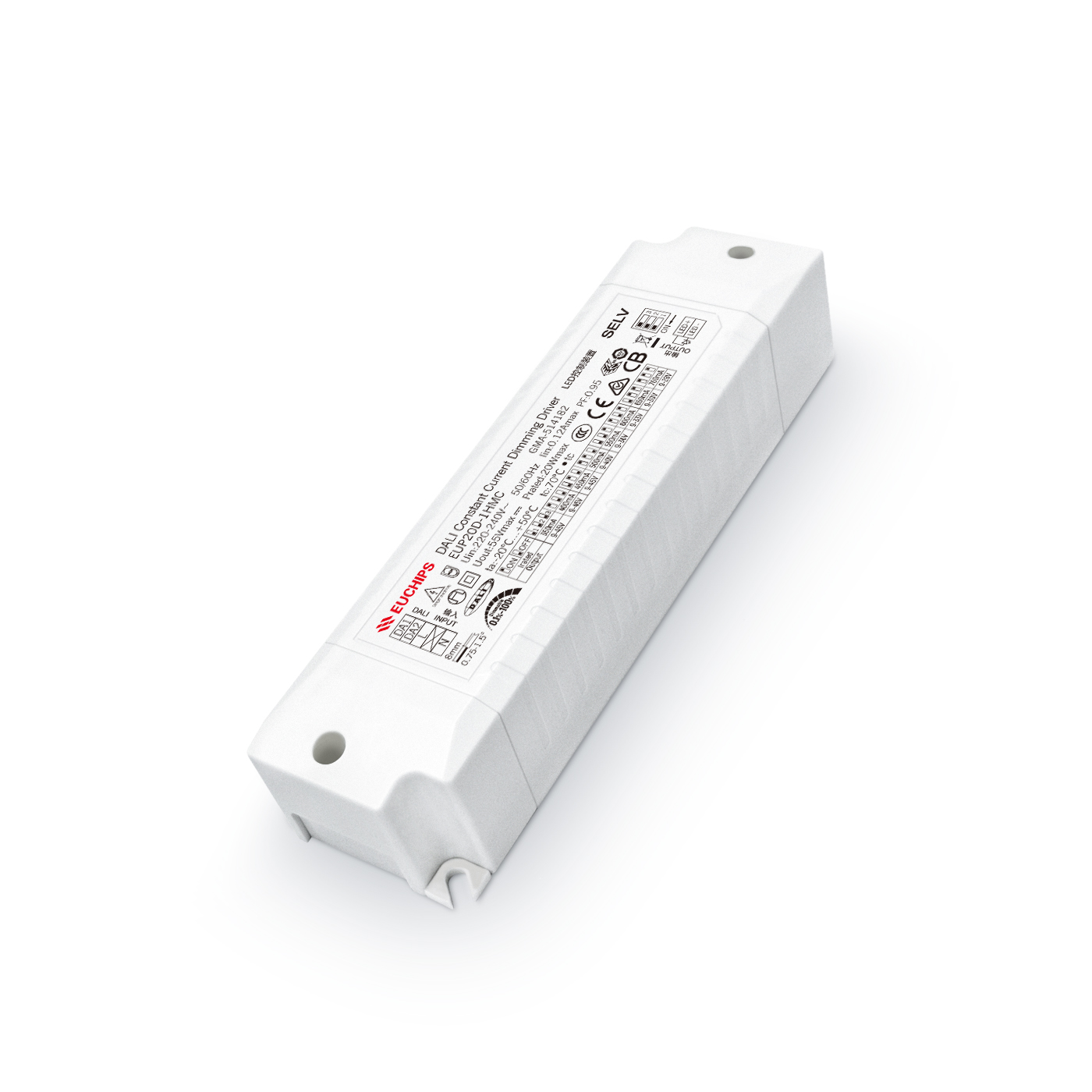

12W 120-350mA DALI恒流調光調色溫電源EUP12D-2HMC
輸入電壓：220-240VAC
輸出電流：120-350mA
輸出電壓：9-42VDC
效率：85%
型號：EUP12D-2HMC
- 產品詳細
- 需求訂購
- 規格書下載
- 認證下載
概述
EUP12D-2HMC 是一款可以提供120/150/180/200/240/270/300/350mA 8檔電流的LED驅動器。輸出電流可以通過DIP撥碼開關簡易設置,用DALI主控/Touch DIM開關調光，曲線平滑、無閃爍。
產品特點
● 雙道恒流輸出，多級電流可選
● 遵循DALI協議標準 IEC62386-209
● 支持Touch-DIM功能
● 高電壓輸入：220VAC ~ 240VAC
● 高效率達85%
● 內建主動式PFC功能
● 調光曲線平滑，無閃爍
● 短路保護，過載保護，過溫保護
● 適用于LED室內燈具,比如筒燈，面板燈等
技術參數
|
型號 |
EUP12D-2HMC |
||
|
輸入 |
效率 |
>85%@230VAC, 滿載 |
|
|
電壓 |
220VAC-240VAC |
||
|
頻率 |
50/60Hz |
||
|
功率因素 |
≥0.95@230VAC, 滿載 |
||
|
THD |
<10%@230VAC,滿載 |
||
|
電流 |
0.08Amax@230VAC |
||
|
待機功耗 |
<0.5W |
||
|
浪涌電流 |
冷啟動,15A(在 50%Ipeak下測twidth=14us)@230VAC |
||
|
輸出 |
電流/電壓/功率 |
*120mA/9-42VDC/5.04W *150mA/9-42VDC/6.3W *180mA/9-42VDC/7.56W *200mA/9-42VDC/8.4W 240mA/9-42VDC/10.1W 270mA/9-42VDC/11.34W 300mA/9-40VDC/12W 350mA/9-34VDC/11.9W |
|
|
通道 |
2 |
備注：出廠默認設置電流為120mA(1,2在OFF狀態) |
|
|
電流精度 |
±5% |
||
|
空載輸出電壓 |
59V Max |
||
|
啟動延時 |
<1s, at230Vac |
||
|
功能 |
調光方式 |
DALI/Touch DIM |
|
|
調光范圍 |
0.5%-100% 變暗直至關閉 |
||
|
色溫值 |
2700K-6500K |
||
|
保護 |
短路 |
關閉輸出，排除故障后自恢復 |
|
|
過載 |
打嗝，移除故障后自恢復 |
||
|
過壓 |
打嗝，移除故障后自恢復 |
||
|
安全 &電磁 兼容 |
浪涌 |
L-N:1KV |
|
|
耐壓標準 |
I/P-O/P: 3000VAC/1min/5mA |
||
|
DALI標準 |
IEC 62386-101: 2014, IEC 62386-102: 2014; IEC 62386-207: 2009, DALI 2.0 |
||
|
安全標準 |
IEC/EN61347-1,IEC/EN61347-2-13,GB19510.1,GB19510.14, |
||
|
電磁兼容 |
EN50515,EN61000-3-2 Class C,IEC61000-3-3,GB/T17743 |
||
|
EMC抗擾度 |
EN61000-4-2,3,4,5,6,8,11 EN61547,GB17625.1 |
||
|
其它 |
工作溫度 |
-20℃~50℃ |
|
|
儲存溫度、濕度 |
-40℃~85℃, 20-90%RH |
||
|
tc |
70℃ |
||
|
材質 |
PC |
||
|
防水等級 |
IP20 |
||
|
壽命 |
50,000小時@tc:70℃ |
||
|
質保 |
5年 |
||
|
開關周期 |
>25,000次 |
||
|
包裝尺寸(重量) |
凈重: 95g±5%/PCS; 80PCS/Carton; 8.8kg±5%/箱; 外箱尺寸: 456*342*162mm(長*寬*高) |
||
|
尺寸 |
135*36*25mm（長*寬*高） |
||
-
