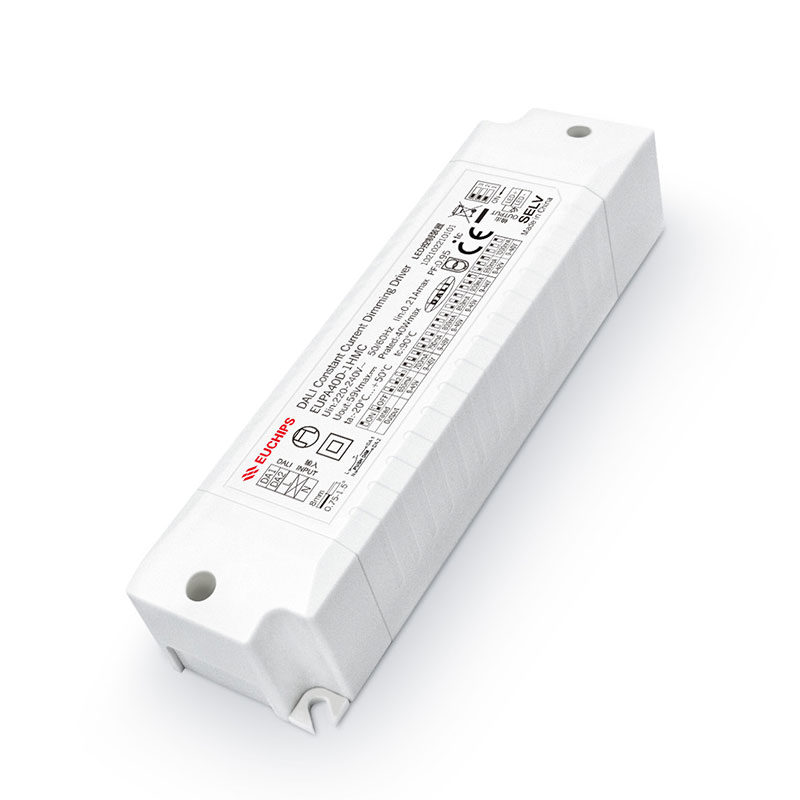

40W 850-1200mA DALI恒流調光電源EUPA40D-1HMC
輸入電壓：220VAC-240VAC
輸出電流：650-1000mA
輸出電壓：9-45VDC
保護：短路，過壓，過載保護
產品型號：EUPA40D-1HMC
- 產品詳細
- 需求訂購
- 規格書下載
- 認證下載
概述：
EUPA40D-1HMC是一款可以提供650/700/750/800/850/900/950/1000 8檔電流的LED驅動器。輸出電流可以通過DIP撥碼開關簡易設置，用DALI 主控/Touch DIM開關調光，曲線平 滑、無閃爍。
產品特點
·單通道恒流輸出，多級電流可選
·遵循DALI協議標準 IEC62386-207 Ed2.0
·支持Touch-DIM功能
·高電壓輸入：220VAC ~ 240VAC
·效率高達 88%
·內建主動式PFC功能
·短路保護，過載保護，過壓保護
·適用于LED室內燈具,比如筒燈，射燈，面板燈等
技術參數
|
型號 |
EUPA40D-1HMC |
||
|
輸入 |
電壓 |
220VAC-240VAC |
|
|
頻率 |
50/60Hz |
||
|
電流 |
0.21Amax@230VAC |
||
|
功率因素 |
≥0.95@230VAC, 滿載 |
||
|
效率 |
88%@230VAC, 滿載 |
||
|
THD |
<10%@230VAC, 滿載 |
||
|
待機功耗 |
<0.5W |
||
|
空載功耗 |
<0.5W |
||
|
浪涌電流 |
冷啟動,40A@230VAC 200us |
||
|
輸出 |
電流/電壓/功率 |
650mA/9-45VDC/29.25W 700mA/9-45VDC/31.5W 750mA/9-45VDC/33.75W 800mA/9-45VDC/36W 850mA/9-45VDC/38.25W 900mA/9-44VDC/39.6W 950mA/9-42VDC/40W 1000mA/9-40VDC/40W |
|
|
電流精度 |
±5% |
電流選擇表
備注：出廠默認設置電流為650mA(1,2,3在OFF狀態) |
|
|
PstLM |
≤1 |
||
|
SVM |
≤0.4 |
||
|
線性調整率 |
±5% @滿載 |
||
|
負載調整率 |
±5% @滿載 |
||
|
啟動延時 |
0.5s, at230Vac(當燈光開始亮起) |
||
|
功能 |
調光方式 |
DALI2.0 |
|
|
調光范圍 |
0.5%-100% |
||
|
調光曲線 |
對數 |
||
|
頻閃 |
無頻閃 |
||
|
保護 |
短路 |
打嗝保護，排除故障后自恢復 |
|
|
過流 |
打嗝保護，排除故障后自恢復 |
||
|
過載 |
負載電壓>45V保護；電流下降，排除故障輸出正常 |
||
|
安全 & 電磁兼容 |
雷擊浪涌 |
L-N:1KV |
|
|
耐壓標準 |
I/P-O/P: 3000VAC/1min/5mA |
||
|
安全規范 |
CCC (中國) GB19510.1，GB19510.14 TUV (德國) EN61347-1，EN61347-2-13，EN62493 |
||
|
CB (CB成員國) IEC61347-1，IEC61347-2-13 CE (歐盟) EN61347-1，EN61347-2-13，EN62384 |
|||
|
RCM (澳洲) AS 61347-1，AS 61347-2-13 EMEC (歐洲) EN61347-1，EN61347-2-13，EN62384 |
|||
|
電磁兼容 |
CCC (中國) GB/T17743，GB17625.1 |
||
|
CE (歐盟) EN55015，EN61000-3-2，EN61000-3-3，EN61547 |
|||
|
RCM (澳洲) EN55015，EN61000-3-2，EN61000-3-3，EN61547 |
|||
|
EMC抗擾度 |
EN61000-4-2, 3, 4, 5, 6, 8, 11; EN61547 |
||
|
環境 |
工作溫度 |
-20℃~50℃ |
|
儲存溫度、??度 |
-40℃~85℃, 20-90%RH (無凝露) |
|
|
其它 |
ROHS |
遵守 2011/65/EU |
|
tc |
90℃ |
|
|
材質 |
PC |
|
|
防水等級 |
IP20 |
|
|
壽命 |
50,000小時@tc:90℃ |
|
|
質保 |
5年 |
|
|
開關周期 |
>25,000次 |
|
|
尺寸 |
135*36*25mm(長*寬*高) |
|
|
包裝尺寸(重量) |
凈重:150g±5%/PCS; 80PCS/箱; 12kg±5%/箱; 外箱尺寸: 456*342*162cm(長*寬*高) |
|
|
噪音 |
安靜環境下，30-50cm以外無噪音 |
|
|
備注 |
全部參數無特別說明，均在輸入電壓230VAC/50Hz和25℃的環境溫度下測得。 |
|
-
