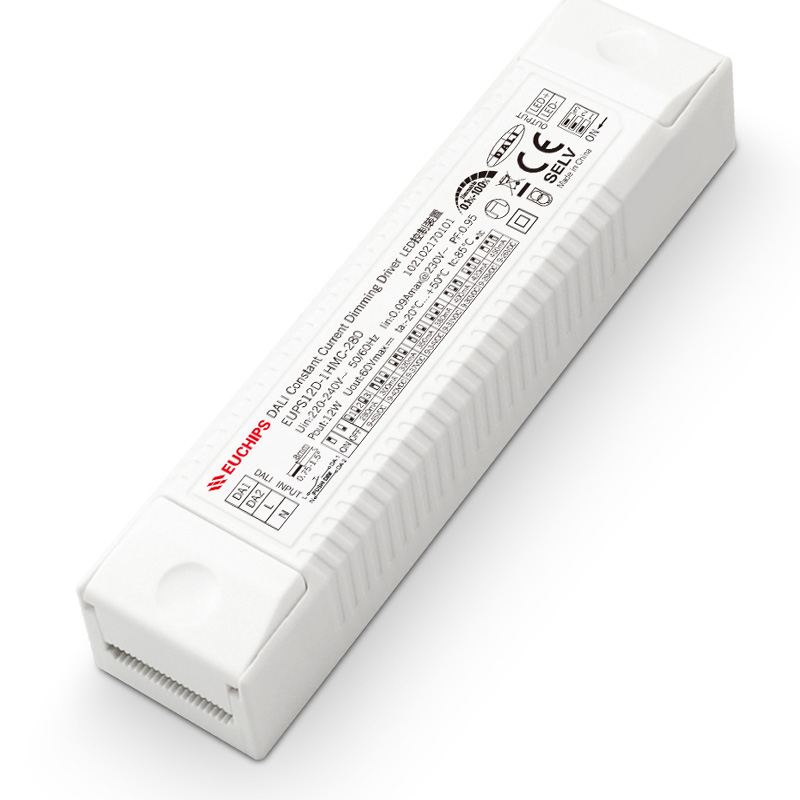

12W 280-450mA DALI恒流調光電源EUPS12D-1HMC-280
輸出電壓：9-45VDC
輸出電流：280-450mA
輸出功率：12W
輸入電壓：220-240VAC
效率：81%
型號：EUPS12D-1HMC-280
- 產品詳細
- 需求訂購
- 規格書下載
- 認證下載
·單通道輸出，輸出電流可通過撥碼調節選擇
·遵循DALI協議標準 IEC62386
·效率高達 81%
·高電壓輸入：220VAC ~ 240VAC
·防護等級IP20，適用于室內Ⅰ Ⅱ Ⅲ類燈具
·調光范圍0.1%-100%調光，調光平滑無階梯感無頻閃
·內置PFC芯片，提高能源利用率，減少污染
·短路、過壓、過載、V0級阻燃外殼
·適用于LED室內燈具,比如筒燈，面板燈等
技術參數
|
產品型號 |
EUPS12D-1HMC-280 |
||
|
輸入 |
輸入電壓 |
220VAC-240VAC |
|
|
頻率范圍 |
50/60Hz |
||
|
輸入電流 |
0.09Amax@230VAC |
||
|
功率因數 |
0.95@230VAC, 滿載 |
||
|
效率 |
81%@230VAC, 滿載 |
||
|
諧波THD |
10%@230VAC, 滿載 |
||
|
待機功耗 |
<0.5W |
||
|
浪涌電流 |
冷啟動, 4.68A@230VAC 22.4us |
||
|
輸出 |
輸出電流 |
280mA/9-45VDC/12.6W 300mA/9-40VDC/12W 320mA/9-37VDC/11.8W 350mA/9-34VDC/11.9W 380mA/9-31VDC/11.7W 400mA/9-30VDC/12W 420mA/9-28VDC/11.7W 450mA/9-26DC/11.7W |
|
|
輸出電壓 |
|||
|
輸出功率 |
|||
|
輸出電流精度 |
±5% |
電流選擇表 1 2 3
備注：出廠默認設置電流為280mA(1,2,3在OFF狀態) |
|
|
輸出功率范圍 |
0W~12W |
||
|
PstLM |
≤1 |
||
|
SVM |
≤0.4 |
||
|
調光頻率 |
20KHz |
||
|
線性調整率 |
±1% @滿載 |
||
|
負載調整率 |
±0.5% @滿載 |
||
|
啟動延時 |
0.75s, at230Vac(當燈光開始亮起) |
||
|
功能 |
調光方式 |
DALI |
|
|
調光范圍 |
0.1%-100% 變暗直至關閉 |
||
|
調光曲線 |
對數 |
||
|
頻閃 |
無頻閃 |
||
|
保護 |
短路保護 |
打嗝，排除故障后自恢復 |
|
|
過流保護 |
/ |
||
|
過載保護 |
負載功率≥130%保護；電流下降，排除故障輸出正常 |
||
|
過壓保護 |
打嗝，排除故障后自恢復 |
||
|
過溫保護 |
/ |
||
|
安規與 電磁兼容 |
雷擊浪涌 |
L-N:1KV |
|
|
耐壓標準 |
I/P-O/P: 3000VAC/1min/5mA I/P-DALI( Signal port ):1500VAC/1min/5mA O/P-DALI( Signal port ):1500Vac/1min/<5mA |
||
|
安全規范 |
CCC (中國) GB19510.1，GB19510.14 TUV (德國) EN61347-1，EN61347-2-13，EN62493 |
||
|
CB (CB成員國) IEC61347-1，IEC61347-2-13 CE (歐盟) EN61347-1，EN61347-2-13，EN62384 |
|||
|
RCM (澳洲) AS 61347-1，AS 61347-2-13 ENEC (歐洲) EN61347-1，EN61347-2-13，EN62384 |
|||
|
電磁兼容 |
CCC (中國) GB/T17743，GB17625.1 |
||
|
CE (歐盟) EN55015，EN61000-3-2，EN61000-3-3，EN61547 |
|||
|
RCM (澳洲) EN55015，EN61000-3-2，EN61000-3-3，EN61547 |
|||
|
EMC抗擾度 |
EN61000-4-2, 3, 4, 5, 6, 8, 11; EN61547 |
||
|
環境 |
工作溫度 |
-20℃~50℃ |
|
儲存溫度 |
-40℃~85℃ |
|
|
儲存??度 |
20-90%RH (無凝露) |
|
|
其他 |
RoHS |
遵守 2011/65/EU |
|
tc |
85℃ |
|
|
材質 |
PC |
|
|
防水等級 |
IP20 |
|
|
壽命 |
50,000小時@tc:85℃ |
|
|
質保 |
5年 |
|
|
開關周期 |
25,000次 |
|
|
裸機尺寸 |
125*29.6*22.6mm(長*寬*高) |
|
|
包裝尺寸(重量) |
凈重: 72g±5%/PCS; 120PCS/Carton; 9.14kg±5%/箱; 外箱尺寸: 433*230*200mm(長*寬*高) |
|
|
噪音 |
安靜環境下，30-50cm以外無噪音 |
|
|
備注 |
全部參數無特別說明，均在輸入電壓230VAC/50Hz和25℃的環境溫度下測得。 |
|
-
