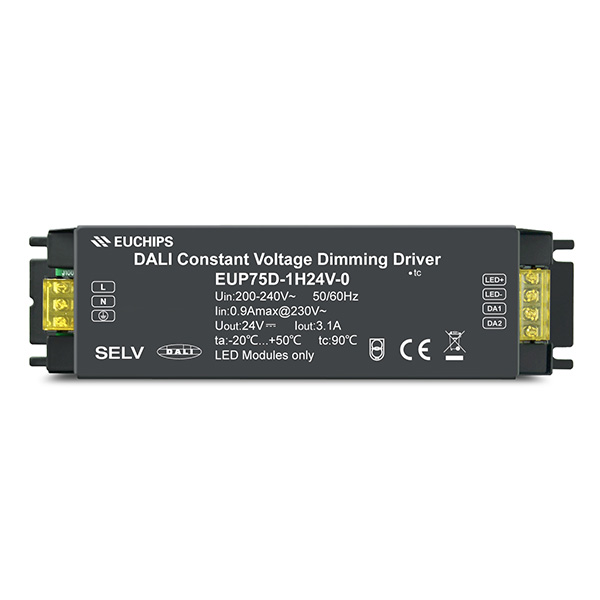

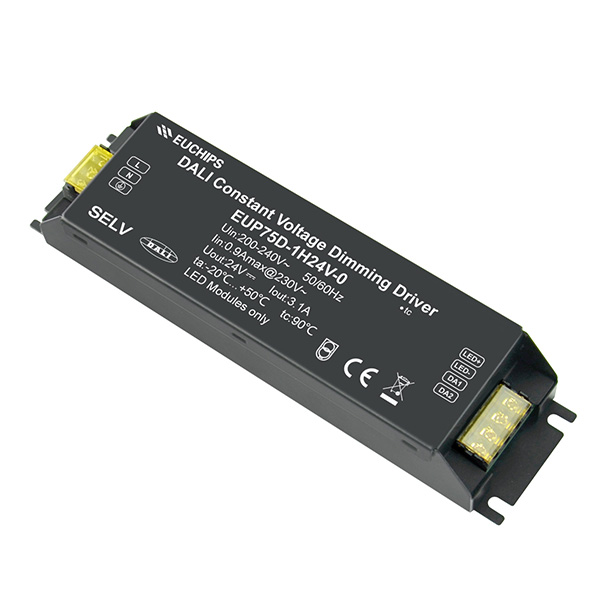

75W 24VDC 恒壓DALI驅動器EUP75D-1H24V-0 102200061101
輸入電壓：200 – 240VAC
輸出電壓：24VDC
輸出電流：3.1A/CH
輸出功率：74.4W
尺寸：204 (長) *54(寬)*33(高)毫米
毛重：415克
包裝：382*222*215*mm
產(chan)品型號(hao)：EUP75D-1H24V-0
- 產(chan)品詳細
- 需求(qiu)訂購
- 下載中(zhong)心
恒壓DALI驅動器-產品特性：
概述
EUP75D-1H24V-0是一款可(ke)以用于室內(nei)的恒(heng)壓輸出LED調光(guang)驅動器(qi)。符(fu)合DALI標準(zhun)協議IEC62386。這(zhe)款驅動器(qi)可(ke)以通過連接(jie)DALI主控或Touch DIM可(ke)以實現平滑(hua)調光(guang)的效果。
產品特點
● 單通道恒壓輸出，最大輸出電流為3.1A
● 遵循DALI協議標準 IEC62386
● 支持Touch DIM功能
● 高電壓輸入：200VAC~240VAC
● 過載保護，過壓保護，短路保護
● 調光曲線平滑，無閃爍
● IP20，適(shi)用于(yu)室內LED燈具(ju)
技術參數
|
型號 |
EUP75D-1H24V-0 |
|
|
輸出 |
通(tong)道 |
1 |
|
電壓(ya) |
24VDC |
|
|
電流 |
3.1A |
|
|
功率(lv) |
74.4W |
|
|
電壓精度 |
±3% |
|
|
紋波 |
200mVp-p |
|
|
輸入 |
電壓 |
200VAC-240VAC |
|
頻率 |
50/60Hz |
|
|
效率 |
＞90%@230VAC,滿載(zai) |
|
|
功率因數(shu) |
＞0.5@230VAC,滿載(zai) |
|
|
電流 |
0.9Amax@230VAC |
|
|
浪涌電流 |
冷啟動40A@230VAC |
|
|
保護 |
短路 |
打(da)嗝模式，異常(chang)移除后自恢復(fu) |
|
過壓 |
打(da)嗝模(mo)式，異常(chang)移除(chu)后自恢復 |
|
|
過載 |
打(da)嗝模式(shi)，異常移除(chu)后自(zi)恢復 |
|
|
功能 |
調光方式 |
DALI, Touch DIM |
|
其它 |
尺寸(cun) |
204*54*33mm（長*寬*高） |
|
重(zhong)量 |
415g |
|
|
包裝 |
382*222*215mm（長(chang)*寬*高），30Pcs/13.5kg/箱 |
|
|
IP等級 |
IP20 |
|
|
工作溫度 |
-20℃ ~ 50℃ |
|
|
相(xiang)對濕度 |
20~90% RH |
|
Touch DIM使用說明
a）長按touch DIM 8s以(yi)上，切換(huan)為touch DIM模式。
b）短(duan)按(< 0.5 s)控制燈具(ju)開關。
c）長按Touch DIM 開(kai)關(guan)(guan) (>0.5秒) 進行燈具的亮度調節(jie)，光是調亮還是調暗，隨著每次按壓的開(kai)關(guan)(guan)變化而變換。
d）雙擊(ji)Touch DIM 開關(guan)（<0.3秒(miao)），連接的(de)所有燈具將(jiang)達到最亮狀態。
e）亮(liang)度調節(jie)范圍(wei)為5%-100%。
f）連續(xu)點擊三次Touch DIM開關，進入(ru)色溫調節模式，長按調節色溫，其它任意操作降(jiang)退出色溫模式。
g）具有斷電(dian)記憶功能，重新上電(dian)將恢復到(dao)上一次斷電(dian)的狀態。
-
EUP75D-1H24V-0 102200061101 中文說明(ming)書 3.04.000732 V01.pdf
- 點擊此處下載
-
150W 24VDC 恒壓DALI驅動器EUP150D-1W24V-0 輸入電壓:100-240VAC
輸出電流:6.25*1Channel
輸出電壓:24VDC
輸出功率:150W
TouchDIM:Support
毛重(g):610
尺寸(mm):196*75*40
產品型號：EUP150D-1W24V-0 -

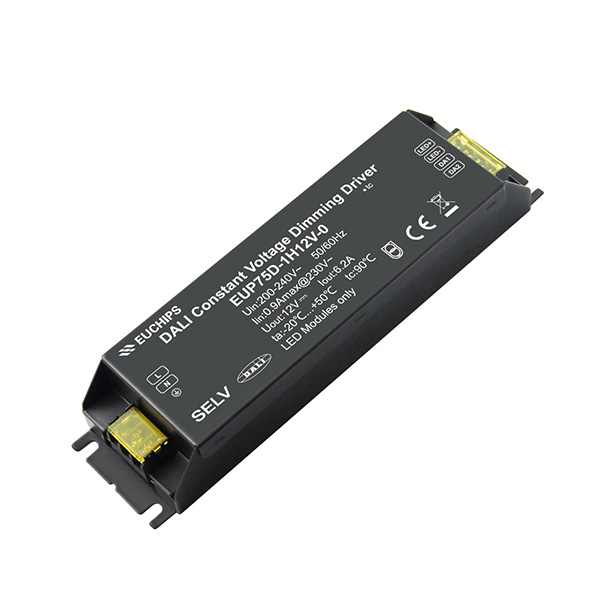

75W 12VDC 恒壓DALI調光電源EUP75D-1H12V-0 102200051101 輸入電壓：200 – 240VAC
