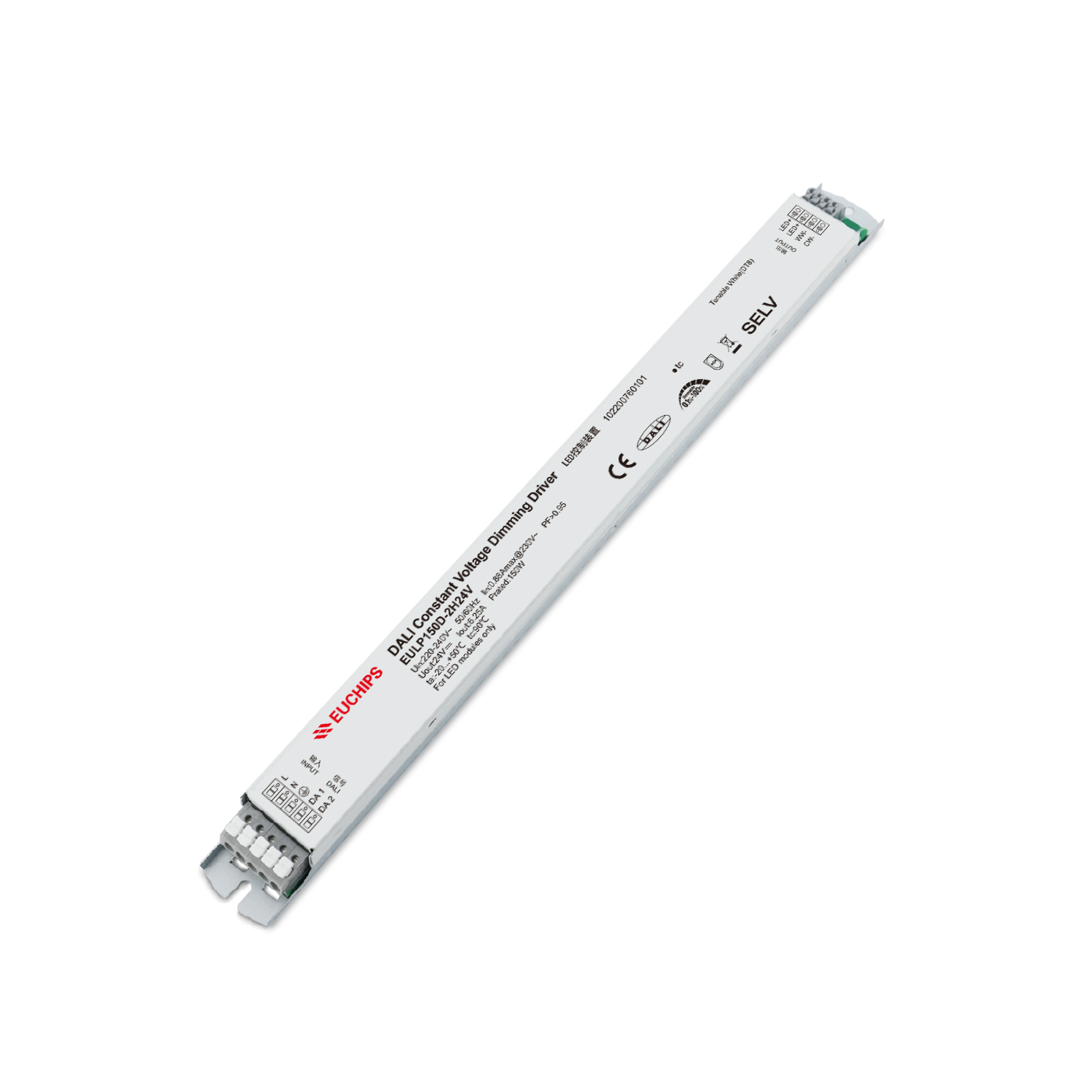

150W 24VDC 恒壓DALI調光電源EULP150D-2H24V
輸入電壓:220-240VAC
輸出電流:6.25A
輸出電壓:24VDC
輸出功率:150W
型號：EULP150D-2H24V
- 產品詳細
- 需求訂購
- 規格書下載
- 認證下載
概述
EULP150D-2H24V是一款恒壓模式輸出LED驅動器。支持DALI標準 協議和調光調色。
產品特點
·2通道恒壓輸出，每路單獨載6.25A；多路帶載時，
負載累計不超過6.25A
·遵循DALI協議標準 IEC62386 DT8
·短路保護，過載保護
·調光曲線平滑，無閃爍
·IP20，適用于室內LED燈具
技術參數
|
型號 |
EULP150D-2H24V |
|
|
輸入 |
電壓 |
220VAC-240VAC |
|
頻率 |
50/60Hz |
|
|
效率 |
≥91%@230VAC,滿載 |
|
|
功率因素 |
≥0.95@230VAC, 滿載 |
|
|
電流 |
0.88Amax@230VAC |
|
|
THD
|
<10%@230VAC, 滿載 |
|
|
浪涌電流 |
Cold start,40A@230VAC 100us |
|
|
待機功耗 |
≤0.5W |
|
|
空載功耗 |
≤0.5W |
|
|
啟動延時
|
≤0.75s, at230Vac (當燈光開始照耀) |
|
|
輸出 |
電流/電壓/功率 |
6.25A/24V/150W |
|
通道
|
2 |
|
|
紋波電壓 |
＜3% |
|
|
空載電壓 |
25.2VDC max |
|
|
功能 |
調光方式 |
DALI (Touch DIM) |
|
調光范圍 |
0.5%-100% |
|
|
色溫值 |
2700K-6500K |
|
|
調光曲線 |
對數 |
|
|
頻閃 |
無頻閃 |
|
|
保護 |
過載 |
無輸出，排除故障輸出正常 |
|
過壓 |
無輸出，排除故障輸出正常
|
|
|
短路 |
短路無輸出，排除故障輸出正常 |
|
|
安全 &電磁兼容 |
雷擊浪涌 |
L-N 1000VAC |
|
耐壓 |
I/P-O/P:3000Vac/1min/<5mA , O-signal:1500Vac/1min/<5mA |
|
|
安全標準
|
IEC/EN62384, IEC/EN61347-1, IEC/EN61347-2-13, GB19510.1, GB19510.14 |
|
|
電磁兼容 |
EN61000-4-2, 3, 4, 5, 6, 8, 11; EN55015, EN61000-3-2; GB17626.3, 4, 5, 6, 8, 11; GB17743 GB17625.1, 2 |
|
|
絕緣阻抗
|
5M?
|
|
|
其它 |
工作溫度 |
-20℃~50℃ |
|
tc |
90℃ |
|
|
儲存溫度、濕度 |
-40℃~85℃, 20-90%RH
|
|
|
質保 |
5年 |
|
|
防水等級 |
IP20 |
|
|
材質 |
金屬 |
|
|
開關周期 |
＞25,000次 |
|
|
尺寸 |
360*30*21mm（長*寬*高）
|
|
|
包裝信息 |
凈重: 280g±5%/PCS; 50PCS/Carton; 14.5kg±5%/箱; 外箱尺寸:370*326*127cm(長*寬*高) |
|
Touch DIM使用說明
a）長按touch DIM 8s以上，切換為touch DIM模式。
b）短按(< 0.5 s)控制燈具開關。
c）長按Touch DIM 開關 (>0.5秒) 進行燈具的亮度調節，光是調亮還是調暗，隨著每次按壓的開關變化而變換。
d）雙擊Touch DIM 開關（<0.3秒），連接的所有燈具將達到最亮狀態。
e）亮度調節范圍為5%-100%。
f）連續點擊三次Touch DIM開關，進入色溫調節模式，長按調節色溫，其它任意操作降退出色溫模式。
g）具有斷電記憶功能，重新上電將恢復到上一次斷電的狀態。
-
