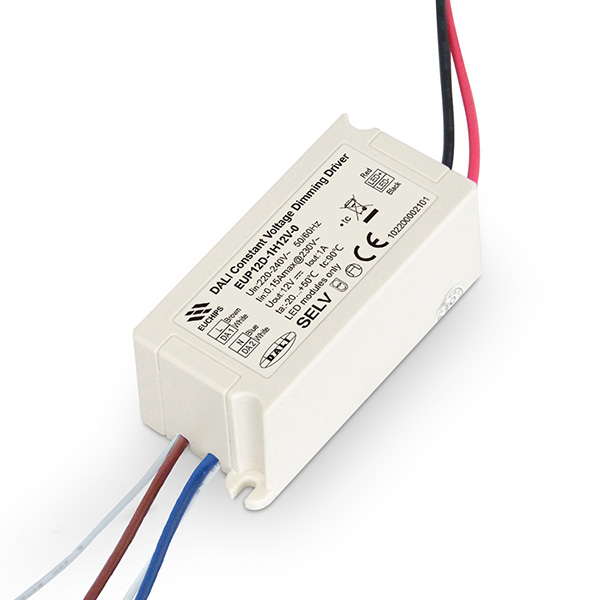

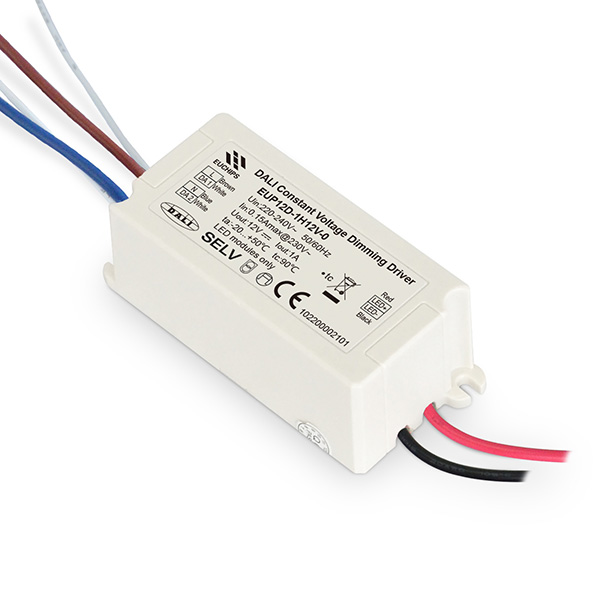

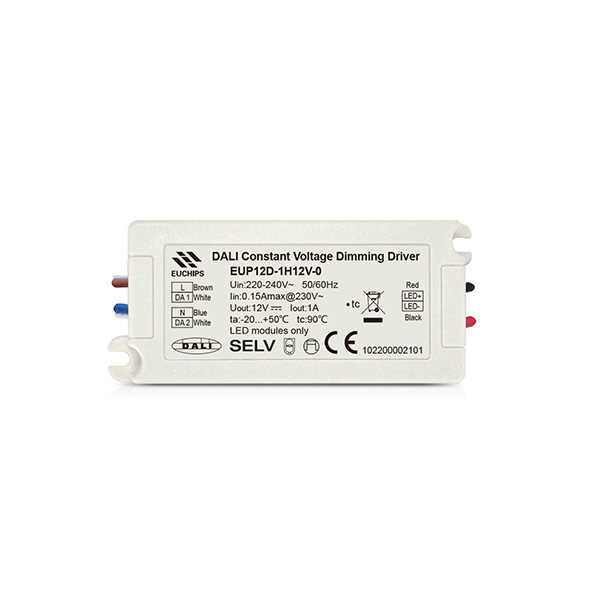

12W 12V DALI電源-恒壓DALI調光電源 EUP12D-1H12V-0
輸出電壓: 12VDC
輸出電流: 1A
輸出功率:12W
電壓精度 ±3%
紋波&噪聲(最大): 120mVp-p
輸入電壓:220 – 240VAC
頻率范圍: 50/60Hz
產品型號: EUP12D-1H12V-0
- 產品詳細
- 需求訂購
- 規格書下載
- 認證下載
DALI電源-EUP12D-1H12V-0產品詳情描述
<1> DALI電源概述：
DALI是一個開放的專門應用于照明控制的協議。現在DALI協會覆蓋近120家國際照明和燈具行業的公司，上海歐切斯就是其中一員。DALI電源是DALI系統的重要組成部分，DALI系統基本由主控,DALI電源和總線電源組成。DALI系統最多可以連接64個DALI電源，每個DALI電源使用惟一的個體標志地址，該地址在系統初始化時設定，使用過程中根據需求可修改地址；每個DALI電源最多可分為16組(以組地址區分)，可以屬于幾個不同的組，每組設備可以設定16個場景。許多分組和場景可以預設在產品中，在工程中可以快速安裝使用。

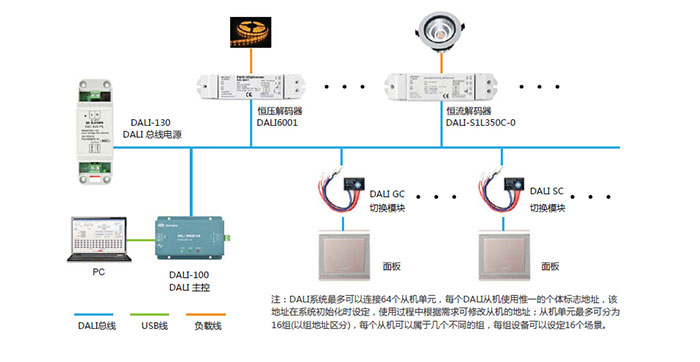

圖1.DALI電源、DALI系統接線圖
歐切斯恒壓DALI電源（亦稱DALI調光電源）集調光器與驅動器為一體的設備，可用于恒壓恒流燈具調光調色。DALI電源采用PWM方式輸出，可實現0-100%亮度調節，并且支持多重電路保護功能以及手動調光。歐切斯DALI電源細分為恒壓和恒流DALI電源，恒壓電源中有恒壓12V調光電源和恒壓24V輸出調光電源兩種，每個系類產品類型眾多，輸出功率大小齊全。EUP12D-1H12V-0便是恒壓DALI電源類下的一款12v電源。
概述
EUP12D-1H12V-0是一款可以用于室內的恒壓輸出 LED調光驅動器。符合DALI標準協議IEC62386。這款驅動器可以通過連接DALI主控或TouchDIM可以實現平滑的調光效果。
產品特點
● 單通道恒壓輸出，最大電流為 1A
● 遵循 DALI 協議標準 IEC62386
● 支持 Touch DIM 功能
● 過溫保護，短路保護 ，過載保護
● 調光曲線平滑，無閃爍
● IP20 ，適用于室內 LED
技術參數
|
型號 |
EUP12D-1H12V-0 |
|
|
輸出 |
通道 |
1 |
|
電壓 |
12VDC |
|
|
電流 |
1A |
|
|
功率 |
12W |
|
|
電壓精度 |
±3% |
|
|
紋波 |
120mVp-p |
|
|
輸入 |
電壓 |
220VAC-240VAC |
|
頻率 |
50/60Hz |
|
|
效率 |
＞80%@230VAC,滿載 |
|
|
功率因數 |
＞0.5@230VAC,滿載 |
|
|
電流 |
0.15Amax@230VAC |
|
|
浪涌電流 |
冷啟動12A@230VAC |
|
|
保護 |
過溫 |
關閉輸出，溫度正常后后自恢復 |
|
短路 |
關斷輸出，異常移除后自恢復 |
|
|
過載 |
關斷輸出，異常移除后自恢復 |
|
|
功能 |
調光方式 |
DALI，Touch DIM |
|
其它 |
尺寸 |
78*36*29mm（長*寬*高） |
|
重量 |
85g |
|
|
IP等級 |
IP20 |
|
|
工作溫度 |
-20℃ ~ 50℃ |
|
|
相對濕度 |
20~90% RH |
|
Touch DIM使用說明
a）長按touch DIM 8s以上，切換為touch DIM模式。
b）短按(< 0.5 s)控制燈具開關。
c）長按Touch DIM 開關 (>0.5秒) 進行燈具的亮度調節，光是調亮還是調暗，隨著每次按壓的開關變化而變換。
d）雙擊Touch DIM 開關（<0.3秒），連接的所有燈具將達到最亮狀態。
e）亮度調節范圍為5%-100%。
f）連續點擊三次Touch DIM開關，進入色溫調節模式，長按調節色溫，其它任意操作降退出色溫模式。
g）具有斷電記憶功能，重新上電將恢復到上一次斷電的狀態。
-
