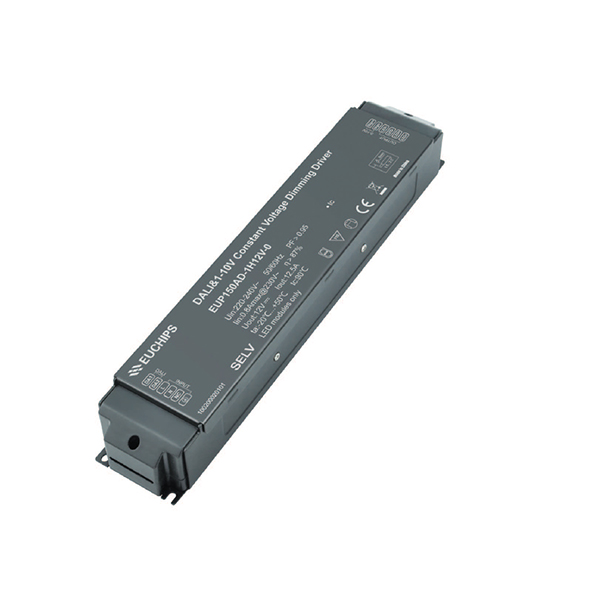

150W 12V DALI調光驅動五合一調光 EUP150AD-1H12V-0(100200020101)
輸出通道：1
輸出電壓：12VDC
輸出電流：12.5A
輸出功率：150W
輸入電壓：220VAC-240VAC
頻率：50/60Hz
效率：＞ 87%@230VAC,滿載
功率因數：＞0.95@230VAC,滿載
THD：＜10%@230VAC,滿載
產品型號：EUP150AD-1H12V-0
- 產品詳細
- 需求訂購
- 規格書下載
- 認證下載
150W 12V DALI調光驅動五合一調光-EUP150AD-1H12V-0產品詳情
概述
EUP150AD-1H12V-0是一款150W 12V DALI五合一調光驅動。這款驅動器符合DALI 國際標準協議IEC62386，支持DALI ,1-10V有源信號，可調電阻，PWM, Touch DIM多種調光方式。
產品特點
● 單通道恒壓輸出
●支持多種調光方式（DALI,1-10V有源信號,可調電阻，PWM,Touch DIM）
● 高電壓輸入：220VAC ~ 240VAC
● 內建主動式PFC
● 調光曲線平滑，無抖動
● 過溫保護；過載保護；短路保護
● IP20，適用于LED室內燈具,比如LED燈帶，投光燈，洗墻燈等
產品參數
|
型號 |
EUP150AD-1H12V-0 |
|
|
輸出 |
通道 |
1 |
|
電壓 |
12VDC |
|
|
電流 |
12.5A |
|
|
功率 |
150W |
|
|
電壓精度 |
±3% |
|
|
紋波 |
200mVp-p |
|
|
輸入 |
電壓 |
220VAC-240VAC |
|
頻率 |
50/60Hz |
|
|
效率 |
＞ 87%@230VAC,滿載 |
|
|
功率因數 |
＞0.95@230VAC,滿載 |
|
|
THD |
＜10%@230VAC,滿載 |
|
|
電流 |
0.8Amax@230VAC |
|
|
浪涌電流 |
冷啟動28A( 在50%Ipeak 下測試 |
|
|
保護 |
過溫 |
關閉輸出，溫度恢復后，電源正常工作 |
|
過載 |
將輸出功率限制在110%~150% |
|
| 短路 | 鎖死，去除故障10s 后重新上電可恢復 | |
|
功能 |
調光方式 |
DALI/Touch DIM /1 - 10V/可調電阻/PWM |
|
其它 |
尺寸 |
310*60*45mm （長* 寬* 高） |
|
包裝 |
315*268*150mm（長* 寬* 高） |
|
|
重量 |
860g |
|
|
工作溫度 |
- 20℃ ~ 5 0℃ |
|
|
相對濕度 |
20~90% RH |
|
Touch DIM使用說明
a）長按touch DIM 8s以上，切換為touch DIM模式。
b）短按(< 0.5 s)控制燈具開關。
c）長按Touch DIM 開關 (>0.5秒) 進行燈具的亮度調節，光是調亮還是調暗，隨著每次按壓的開關變化而變換。
d）雙擊Touch DIM 開關（<0.3秒），連接的所有燈具將達到最亮狀態。
e）亮度調節范圍為5%-100%。
f）連續點擊三次Touch DIM開關，進入色溫調節模式，長按調節色溫，其它任意操作降退出色溫模式。
g）具有斷電記憶功能，重新上電將恢復到上一次斷電的狀態。
-
