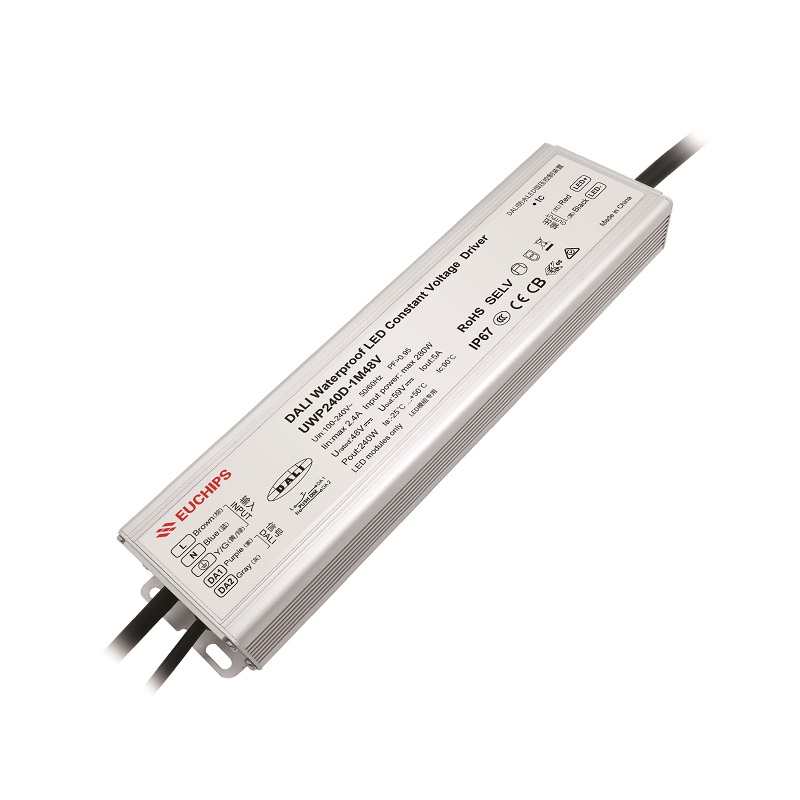

240W 48VDC DALI恒壓超薄調光電源UWP240D-1M48V
輸出電壓：48VDC
輸出電流：5A
輸出功率：240W
輸入電壓：100VAC-240VAC
頻率：50/60Hz
效率：＞92%@230VAC,滿載
功率因數：＞0.95@230VAC,滿載
THD：＜10%@230VAC,滿載
產品型號：UWP240D-1M48V
- 產品詳細
- 需求訂購
- 規格書下載
- 認證下載
概述
UWP240D-1M48V是一款可提供恒壓輸出的調光驅動器符合DALI標準協議IEC62386。用DALI 主控/Touch DIM（PushDIM）開關調光，曲線平滑、無閃爍。
產品特點
● 單通道恒壓直流48V輸出● 寬電壓輸入范圍100VAC~240VAC
● 寬電壓輸入含主動PFC,足功率輸出
● 遵循DALI協議標準 IEC62386-207
● 支持Touch DIM(Push DIM)功能
● 超薄設計，防水等級IP67，效率高達92%
● 平滑調光效果，無間隔
● 保護：防雷，短路保護，過載保護，過壓保護
● 適用于LED恒壓燈具 ，如LED模組，燈帶，燈條等
技術參數
|
產品型號 |
UWP240D-1M48V |
|
|
輸入 |
效率 |
92%@230VAC, 滿載 |
|
電壓 |
100VAC-240VAC |
|
|
頻率 |
50~60Hz |
|
|
功率因素 |
>0.95@230VAC, 滿載 |
|
|
THD |
<10%230VAC, 滿載 |
|
|
待機功耗 |
<0.5W |
|
|
電流 |
2.4Amax@120VAC |
|
|
浪涌電流 |
冷啟動50A(50% Ipeak 下測試twidth=60us) @230VAC |
|
|
輸出 |
直流電壓 |
48VDC |
|
額定電流 |
5A |
|
|
額定功率 |
240W |
|
|
電壓精度 |
±5% |
|
|
OVP電壓 |
50.4-59VDC |
|
|
紋波與噪聲(最大) |
<1440mVp-p |
|
|
通道 |
1 |
|
|
保護 |
短路 |
關閉o/p，重新上電以恢復 |
|
過壓 |
關斷輸出，重啟后故障自動恢復 |
|
|
過載 |
打嗝，移除故障后自恢 |
|
|
安全與 電磁兼容 |
雷涌 |
L-N: 1kV,L,N-PG:2kV |
|
耐受電壓 |
I/P-O/P:3000VAC/5mA I/P-PG:1500VAC/5mA O/P-PG:500VAC/5mA |
|
|
安全標準 |
IEC/EN61347-1, IEC/EN61347-2-13, GB19510.1, GB19510.14 |
|
|
電磁干擾 |
EN50515, EN61000-3-2 Class C, IEC61000-3-3, GB/T17743 |
|
|
電磁抗擾度 |
EN61000-4-2,3,4,5,6,8,11 EN61547,GB17625.1 |
|
|
功能 |
調光模式 |
DALI/Touch DIM(Push DIM) |
|
調光范圍 |
0.1%-100% |
|
|
DALI標準 |
IEC62386-101, IEC62386-102, IEC62386-207 |
|
|
其它 |
工作溫度 |
-25℃~+50℃ |
|
儲存溫度&??度 |
-40℃~85℃, 20-90%RH |
|
|
Tc |
90℃ |
|
|
材質 |
金屬 |
|
|
防水等級 |
IP67 |
|
|
壽命 |
50,000h@tc:85℃ |
|
|
質保 |
5年 |
|
|
開關次數 |
>25,000次 |
|
|
箱重尺寸 |
凈重: 1055g±5%/個; 20個/箱; 26.1kg±5%/箱; 外箱尺寸: 355*290*180mm(長*寬*高) |
|
|
產品尺寸 |
270*68*30毫米(長*寬*高) |
|
-
