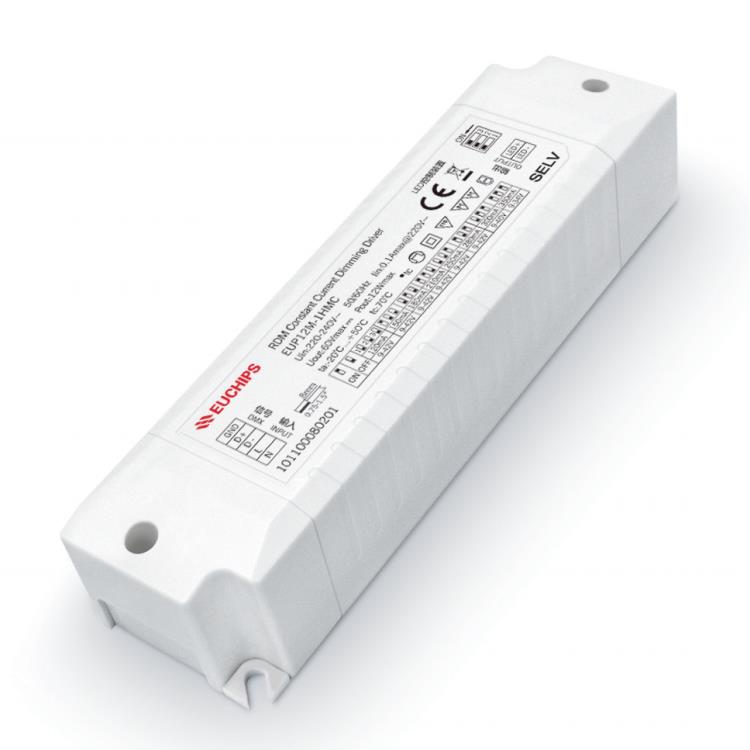

12W 120-350mA DMX恒流調光驅動EUP12M-1HMC
輸出電流：120-350mA
輸出電壓：9-42VDC
功率：12W
輸入電壓：220-240VAC
頻率：50/60Hz
功率因數（典型）：≥0.95
效率(典型)：86%
型號：EUP12M-1HMC
- 產品詳細
- 需求訂購
- 規格書下載
- 認證下載
DMX恒流調光電源EUP12M-1HMC產品特點
概述
EUP12M-1HMC 是一款可以提供 120/150/180/210/250/280/300/350mA 8檔電流的 LED 驅動器。輸出電流可以通過DIP 撥碼開關簡易設置，可以通過 DMX 主控或 RDM 主控實現平滑的調光效果。
產品特點
● 單通道恒流輸出，多級電流可選
● 遵循標準DMX512（1990）
● 寬電壓輸入：220VAC ~ 240VAC
● 支持RDM寫碼功能
● 效率高達 86%
● 內建主動式PFC功能
● 調光曲線平滑，無閃爍
● 短路保護，過載保護
● 適用于LED室內燈具,比如筒燈，射燈，面板燈等
技術參數
|
型號 |
EUP12M-1HMC |
||
|
輸入 |
效率 |
86%@230VAC, 滿載 |
|
|
電壓 |
220VAC-240VAC |
||
|
頻率 |
50/60Hz |
||
|
功率因素 |
≥0.95@230VAC, 滿載 |
||
|
THD |
<10%@230VAC,滿載 |
||
|
電流 |
0.1Amax@230VAC |
||
|
浪涌電流 |
冷啟動,13A(在 50%Ipeak下測twidth=14us)@220VAC |
||
|
輸出 |
電流/電壓/功率
|
120mA/9-42VDC/5W 150mA/9-42VDC/6.3W 180mA/9-42VDC/7.56W 210mA/9-42VDC/8.82W 250mA/9-42VDC/10.5W 280mA/9-42VDC/11.76W
300mA/9-40VDC/12W 350mA/9-34VDC/11.9W
|
|
|
波紋電流 |
<3% |
電流選擇表
備注：出廠默認設置電流為120mA(1,2,3在OFF狀態) |
|
|
通道 |
1 |
||
|
電流精度 |
±5% ; *350mA ±7% |
||
|
空載輸出電壓 |
60V Max |
||
|
啟動延時 |
<0.75s, at230Vac |
||
|
待機功耗 |
<0.5W |
||
|
功能 |
調光方式 |
DMX |
|
|
調光曲線 |
線性 |
||
|
色溫值 |
3000k-6000k |
||
|
保護 |
短路 |
無輸出和移除后自恢復 |
|
|
過載 |
降低輸出電流，打嗝 |
||
|
安電全磁兼& 容 |
浪涌 |
L-N:1KV |
|
|
耐壓標準 |
I/P-O/P: 2000VAC/1min/5mA I/P-DIM( Signal port DMX):1500Vac/1min/<5mA |
||
|
其它 |
工作溫度 |
-20℃~50℃ |
|
|
儲存溫度、濕度 |
-40℃~85℃, 20-90%RH |
||
|
tc |
70℃ @220Vac |
||
|
材質 |
PC |
||
|
防水等級 |
IP20 |
||
|
壽命 |
50,000小時@tc:70℃ |
||
|
質保 |
5年 |
||
|
開關周期 |
>25,000次 |
||
|
包裝尺寸(重量) |
凈重: 80g±5%/PCS; 80PCS/Carton; 6.9kg±5%/箱; 外箱尺寸: 456*342*162cm(長*寬*高) |
||
|
尺寸 |
135*36*25mm（長*寬*高） |
||
-
