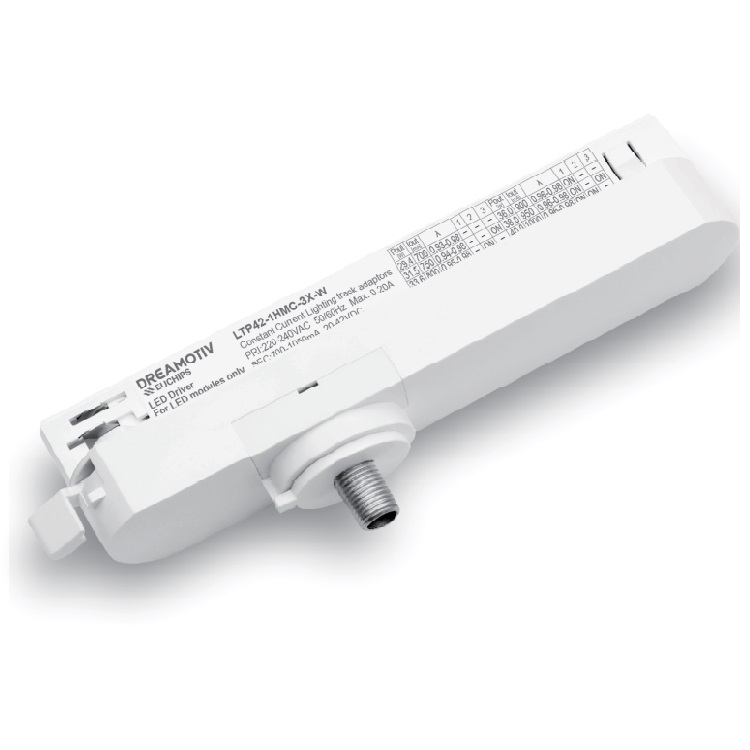

42W 700-1050mA 非調光LED恒流驅動器LTP42-1HMC-3X-W/B/G
輸入電壓：220-240VAC
輸出電流：700-1050mA
輸出電壓：20-42VDC
電流精度：±5%
頻率：50/60Hz
效率(典型)：87.8%
型號：LTP42-1HMC-3X-W/B/G
- 產品詳細
- 需求訂購
- 規格書下載
- 認證下載
產品特點
·外殼由COVESTRO的V0阻燃PC材料制成
·體積小，重量輕。適用燈具范圍廣
·2級LED驅動器，安全特低電壓（LVLE）
·創新的熱管理技術智能保護LED驅動器的壽命
·過熱、過載、短路保護和自動恢復
·壽命長達50000小時
·5年保修(AiSHi 電容)
技術參數
|
型號 |
LTP42-1HMC-3X-W LTP42-1HMC-3X-B LTP42-1HMC-3X-G |
||||
|
輸入 |
效率 |
≥87.8%@230VAC，滿載 |
|||
|
額定輸入電壓 |
220VAC-240VAC |
||||
|
輸入電壓范圍 |
198-264 VAC |
||||
|
直流輸入電壓范圍 |
180 -280VDC |
||||
|
頻率 |
50/60Hz |
||||
|
過電壓保護 |
320VAC下48小時，360VAC下2小時，380VAC下5分鐘 |
||||
|
功率 |
≤47.94W (230VAC, 滿載) |
||||
|
PF |
≥0.99 (230VAC, 滿載) |
||||
|
THD |
≤20% (230VAC, 滿載) |
||||
|
輸入電流 |
≤0.23A (230VAC, 滿載) |
||||
|
空載功耗 |
≤0.5W @230VAC |
||||
|
浪涌電流 |
≤18A/2.8us (230VAC，滿載) |
||||
|
10A斷路器接線數 16A斷路器接線數 20A斷路器接線數 |
27pcs/type A ;44pcs/type B ;71pcs/type C@230Vac 44pcs/type A ;71pcs/type B ;113pcs/type C@230Vac 55pcs/type A ;88pcs/type B ;142pcs/type C@230Vac |
||||
|
|
電流(mA)/電壓 (VDC) |
700mA/20-42V/14.0-29.40W |
750mA/20-42V/15.0-31.50W |
800mA/20-42V/116.0-33.60W |
850mA/20-40V/17.0-34.00W |
|
|
功率(W) |
900mA/20-40V/18.0-36.00W |
950mA/20-40V/19.0-38.00W |
1000mA/20-40V/20.0-40.00W |
1050mA/20-40V/21.0-42.00W |
|
|
空載電壓 |
59VDC Max. |
|||
|
輸出 |
紋波電流(< 120 Hz) |
±5% (Imax-Imin)/(Imax+Imin) |
|||
|
PstLM |
≤1 |
||||
|
|
SVM |
≤0.4 |
|||
|
|
電流精度 |
±5% |
|||
|
|
啟動延時 |
≤0.5S (230VAC，滿載) |
|||
|
保護 |
短路保護 |
自動恢復 |
|||
|
過載保護 |
自動恢復 |
||||
|
空載保護 |
自動恢復 |
||||
|
絕緣電壓 |
3000V 5mA 60S 之間 P-S |
||||
|
絕緣電阻 |
>100M ohm @ 500VDC |
||||
|
漏電流 |
< 250μA, I/P to O/P @230V input |
||||
|
標準 |
安全標準 |
EN61347-1:2015/A1:2021; EN61347-2-13:2014/A1:2017; |
|||
|
性能標準 |
EN62384 |
||||
|
浪涌 |
L-N/2KV |
||||
|
環境 |
工作溫度 |
-25…+35℃ |
|
儲存溫度 |
-35….+85℃ |
|
|
外殼溫度 |
85℃ |
|
|
??度 |
10%. 90%RH |
|
|
大氣壓強 |
86-108KPa |
|
|
安裝 |
連接方式 |
推入式端子 |
|
安裝方式 |
獨立式 |
|
|
輸出線徑 |
0.5-1.52 |
|
|
尺寸 |
143*34*32.3mm (L*W* H) |
|
|
其他 |
RoHS |
遵守 2011/65/EU |
|
壽命 |
50000h tc=50℃ |
|
|
質保 |
5yearsF.R. <10000ppm |
|
|
噪聲 |
≤24dB@背景噪聲≤18dB，間隔≥15cm |
|
|
備注 |
1. 所有參數無特別說明，均在輸入電壓230VAC/50Hz和25℃的環境溫度下測得。 2. LED 電源作為整燈中的一個零部件與終端設備結合使用，因EMC 性能受LED燈具以及走線的影響,終端設備制造商需對整套裝置重新進行EMC確認。 |
|
-
