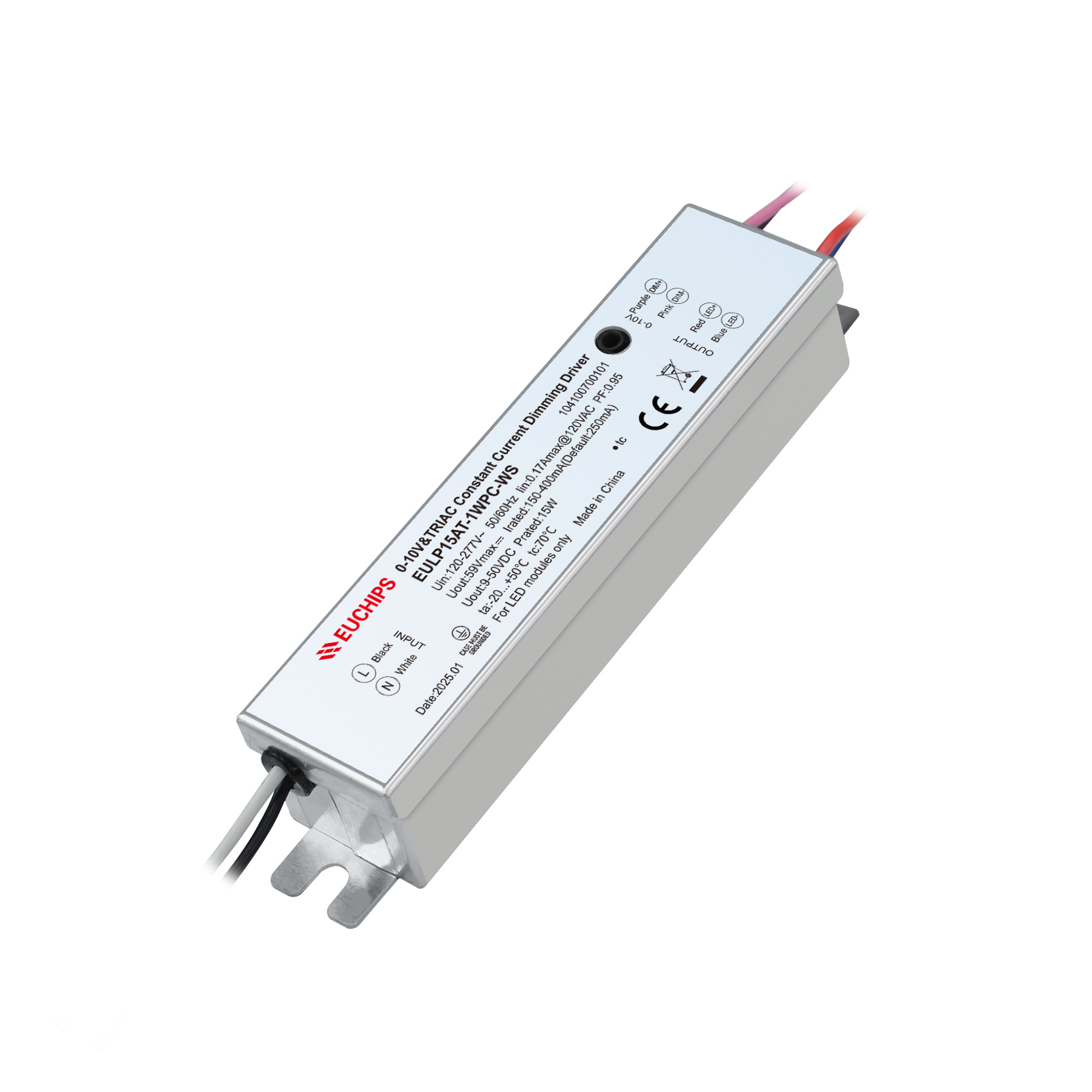

15W 150-400mA 0-10V&可控硅恒流調光電源EULP15AT-1WPC-WS
輸出通道：1
輸出電流：150-400mA
輸出功率：15W
輸入電壓：120-277VAC
頻率：50/60Hz
功率因數：＞0.98
型號：EULP15AT-1WPC-WS
- 產(chan)品詳(xiang)細
- 需求訂購
- 規(gui)格書下(xia)載
- 認證下載
產品詳情
概述
EULP15AT-1WPC-WS是一款可以用于室內的恒壓輸出LED調光驅動器。這款驅動器支持前沿切相和后沿切相調光器，0-10V有源信號， 實現平滑調光的效果。
應用
產品特點
?單通道輸出，輸出電流可通過軟件選擇。
?支持TRIAC（前沿）/ELV（后沿）和0?10V調光
?僅在120 Vac下進行TRIAC和ELV調光
?Class 2電源
?保護：過載、過壓、短路保護
?適用于室內LED照明應用
技術參數
|
產品型號 |
EULP15AT-1WPC-WS |
|
|
輸入 |
效(xiao)率(典型) |
≥81%@120VAC, ≥80%@277VAC, 滿載 |
|
頻率 |
50-60Hz |
|
|
電(dian)壓 |
120VAC-277VAC |
|
|
功率因(yin)數(典型) |
0.98@120VAC, 0.9@277VAC, 滿載 |
|
|
THD(滿載(zai)) |
≤10%@120VAC, ≤15%@277VAC, 滿載 |
|
|
電流 |
0.17Amax@120VAC, 0.1A@277VAC |
|
|
浪(lang)涌電流 |
冷(leng)啟動, 6A@120VAC 100us, 11A@277VAC 100us |
|
|
待機功耗 |
≤2W |
|
|
空載(zai)功耗(hao) |
≤2W, ≤2.2W@277VAC |
|
|
啟動延時 |
≤0.75 s (當燈光開始亮起) |
|
|
輸出 |
電流 |
150-400mA (默認(ren)電流: 250mA) |
|
電壓(ya) |
9-50V *(可控硅調光(guang)20V以上(shang)調(diao)光效果更佳) |
|
|
功率 |
15W *(可控硅調光帶載(zai)3W以上調光(guang)效果更佳) |
|
|
通道 |
1 |
|
|
空(kong)載(zai)輸出電壓 |
59V Max |
|
|
電流精(jing)度(du) |
±5% (*150mA ±7%) |
|
|
低頻紋波(bo)電流(<120Hz) |
<3% |
|
|
保護 |
過載保(bao)護(hu) |
降電流保護(hu)，排除(chu)故障后(hou)恢復正常 |
|
過壓保護 |
降電流保護(hu)，排除故障后恢復正(zheng)常(chang) |
|
|
短路保護 |
無(wu)輸(shu)出, 移除(chu)故障后(hou)自恢復 |
|
|
安全與 電(dian)磁兼容 |
浪(lang)涌 |
L-N:2.5KV (ANSI/IEEE C62.41.1-2002 & c62.41.2-2002 A類, 2.5 kV 振鈴(ling)波(bo)) |
|
耐受電壓 |
I/P-O/P: 2000Vac/1min/<5mA, I/P-PG:1500Vac/1min/<5mA, O/P-PG: 500Vac/1min/<5mA, O/P-DIM( Signal port ):500Vac/1min/<5mA |
|
|
安(an)全標(biao)準 |
UL8750/UL1310/CSA25013,CSA class P |
|
|
電磁兼容 |
EN55015,EN61000-3-2 Class C,IEC61000-3-3 |
|
|
EMC電磁抗擾度 |
FCC class B(120V)/class A(277V) |
|
|
功能(neng) |
調(diao)光模式 |
0-10V, TRIAC/ELV(@120VAC 60Hz) |
|
調光范圍(wei) |
1%-100% |
|
|
調光曲線 |
0-10V: (線(xian)性(xing)) TRIAC/ELV: (線性) |
|
|
頻閃 |
無頻閃 |
|
|
其它 |
防水等級(ji) |
IP20 |
|
工作環境溫(wen)度 |
(-20~+50) ℃ [-4°F~122°F] |
|
|
相(xiang)對??度 |
20~90% RH |
|
|
tc |
70℃ [ 158°F ] |
|
|
壽命 |
50,000h@tc:70℃[ 158°F ] |
|
|
質保 |
5年 |
|
|
開(kai)關機次數 |
>25,000 次 |
|
|
材料 |
金屬 |
|
|
產品尺寸 |
123.5*28*25mm (4.86*1.1*0.98 英寸)(長*寬*高) |
|
|
包裝信息 |
凈(jing)重: 150g(0.33 lb)±5%/個; 75個(ge)/箱; 11.75kg(25.9 Ib)±5%/箱; 外箱尺寸: 405x197x174mm(15.94*7.76*6.85 Inch)(L*W*H) |
|
-
