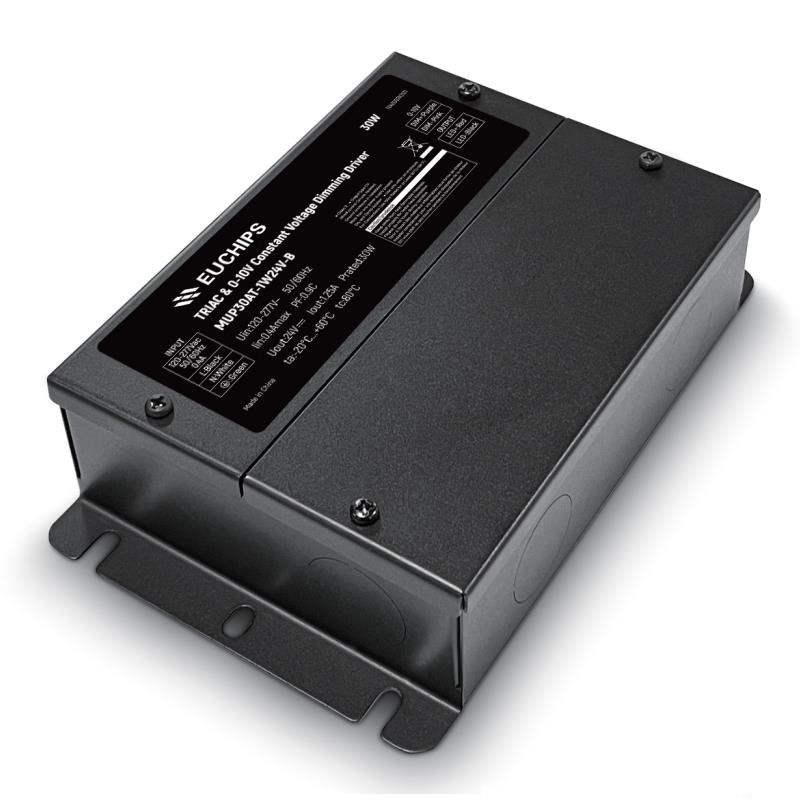

30W 24VDC 可控硅恒壓調光電源 美規LED調光電源MUP30AT-1W24V-B
輸入電壓:120-277VAC
輸出電流:1.25A
輸出電壓:24VDC
輸出功率:30W
型號:MUP30AT-1W24V-B
- 產品詳細
- 需求訂(ding)購
- 規格書(shu)下載(zai)
- 認證下載
MUP30AT-1W24V-B產品特性：
概述
MUP30AT-1W24V-B 是一款可以用于室內的恒壓輸出LED調光驅動器。這款驅動器支持前沿切相和后沿切相調光器；0-10V信號，實現平滑調光的效果。
產品特點
●單通道恒壓輸出，最大輸出電流為1.25A
●寬電壓輸入120VAC ~ 277VAC
●調光范圍0.1-100%，調光曲線平滑，無閃爍
●信號懸空時，滿載輸出，可作為電源使用
●短路保護，過載保護，過流保護
●IP54，適用LED燈具
技術參數
|
型號 |
MUP30AT-1W24V-B |
|
|
輸入 |
效率(lv) |
≥76%@230VAC, ≥81%@277VAC, 滿載 |
|
電壓 |
120VAC-277VAC |
|
|
頻(pin)率 |
50/60Hz |
|
|
電(dian)流 |
0.40Amax @120VAC, 0.25Amax@230VAC, 0.20Amax@277VAC |
|
|
功率因(yin)數(shu) |
≥0.95@120VAC, ≥0.9@277VAC,滿載 |
|
|
THD |
<10%@120VAC, <15%@277VAC, 滿載 |
|
|
浪(lang)涌(yong)電流 |
冷啟動,5A@120VAC 590us 12A@277VAC 600us |
|
|
待(dai)機功(gong)耗 |
<2.5W@120VAC |
|
|
空(kong)載功耗 |
<2.5W@120VAC |
|
|
啟動延(yan)時 |
<0.75s, @120Vac (當光線開始亮起) |
|
|
輸出 |
電流 |
1.25A |
|
電壓 |
24VDC |
|
|
電壓范圍 |
24VDC ±5% |
|
|
功率 |
30W |
|
|
通道 |
1 |
|
|
PWM頻率 |
20K Hz |
|
|
功能(neng) |
調光方式 |
0-10V, 可控硅前沿/后沿 (@120VAC 60Hz) |
|
調光范圍 |
1%-100% (0-10V) 1%-100% (前沿/后沿) |
|
|
調(diao)光曲線 |
對數 |
|
|
頻閃(shan) |
無頻(pin)閃 |
|
|
保護 |
短路(lu) |
打嗝保護(hu)，排除故障(zhang)后自恢(hui)復 |
|
過載 |
打(da)嗝保(bao)護，排除故障后自恢復 |
|
|
過(guo)流 |
打嗝保護，排除故(gu)障(zhang)后自(zi)恢復 |
|
|
安電(dian)規磁兼(jian)容 |
浪涌 |
L-N 2500VAC L-N-PG 2500VAC |
|
耐壓
|
輸入對輸出(chu)2000Vac/1min/<5mA 輸入對地1500Vac/1min/<5mA 輸出對地500Vac/1min/<5mA 輸出對信(xin)號( 信號(hao)端):500Vac/1min/<5mA |
|
|
安(an)全標準 |
UL8750 UL1310 CSA25013.CSA Class P |
|
|
電(dian)磁兼容 |
FCC PART15B |
|
|
EMC抗擾度 |
IEC 61000-4-2-3-4-5-6-8-11
|
|
|
絕緣(yuan)阻抗 |
5MΩ |
|
|
其它 |
工作溫度 |
-20℃~+60℃ (-4°F-140°F) |
|
儲存溫度、濕度 |
-40℃~85℃, 20-90%RH (-40°F-185°F) |
|
|
tc |
80℃ [ 176°F ] |
|
|
材質 |
金屬 |
|
|
防水等級 |
IP54 |
|
|
壽命(ming) |
50,000小時(shi)@tc:80℃ (176°F) |
|
|
質保 |
5年 |
|
|
開關周(zhou)期 |
25,000次(ci) |
|
|
包裝尺寸(重量) |
凈重: 617g(1.23 lb)±5%/個; 18個/箱(xiang);11.5kg(25.35 lb)±5%/箱; 外箱尺(chi)寸: 327*327*166mm(12.87*12.87*6.54 Inch)(L*W*H) |
|
|
尺寸 |
150*98*39mm(5.91*3.86*1.54 Inch)(長*寬*高） |
|
-
