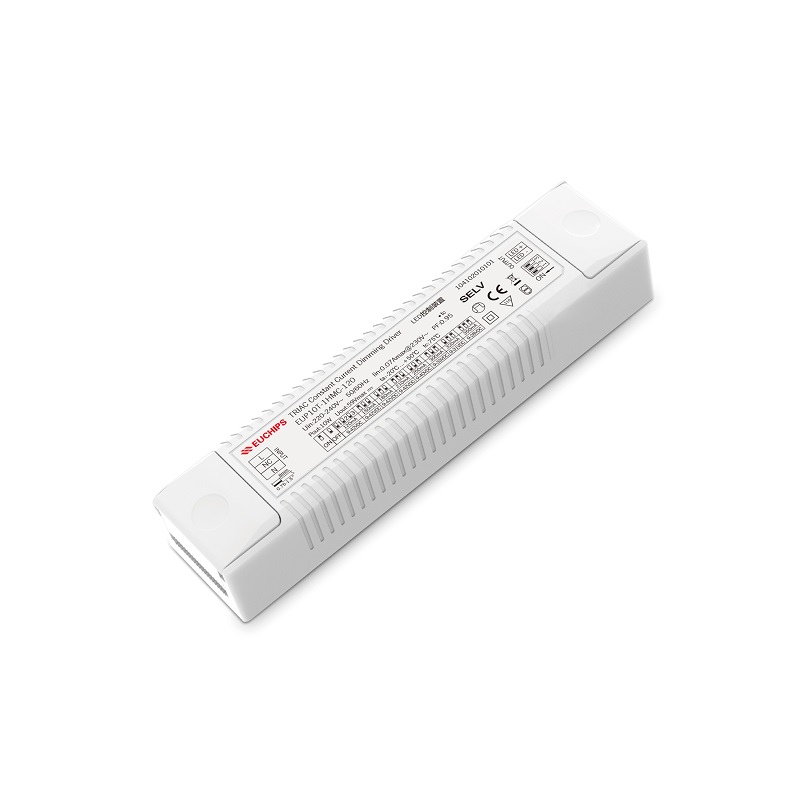

10w 120-350mA 可控硅恒流調光電源EUP10T-1HMC-120
輸入電壓：220-240V
輸出電壓：9-42V
輸出電流:120-350mA
型號：EUP10T-1HMC-120
- 產(chan)品詳細
- 需求訂(ding)購(gou)
- 規格書下載
- 認證下載
· 單道恒流輸出，多級電流可選
· 支持前沿/后沿切相調光
· 短路、過載、過壓、V0級阻燃外殼
· 高電壓輸入：220VAC ~ 240VAC
· 防護等級IP20，適用于室內ⅠⅡⅢ類燈具
· 調光范圍1%-100%調光，調光平滑無階梯感無頻閃
· 內置PFC芯片，提高能源利用率，減少污染
· 壽命50,000小時，5年質保
· 適(shi)用(yong)于LED室內燈具,比如筒(tong)燈，面板燈等
技術參數
|
產品型號 |
EUP10T-1HMC-120 |
||
|
輸(shu)入 |
輸入(ru)電壓 |
220VAC-240VAC |
|
|
頻(pin)率(lv)范圍(wei) |
50/60Hz |
||
|
輸(shu)入電流 |
0.07Amax@230VAC |
||
|
功(gong)率因數 |
0.95@230VAC, 滿載 |
||
|
效(xiao)率 |
78%@230VAC, 滿載 |
||
|
諧波(bo)THD |
10%@230VAC, 滿載 |
||
|
待機功耗 |
<1.5W |
||
|
空載功(gong)耗 |
<1.5W |
||
|
浪(lang)涌(yong)電流(liu) |
冷啟動, 4.5A@230VAC 16.8us |
||
|
輸出 |
輸出電壓 |
120mA/9-42VDC/5.04W 150mA/9-42VDC/6.3W 180mA/9-42VDC/7.56W 210mA/9-42VDC/8.82W 250mA/9-40VDC/10W 300mA/9-33VDC/9.9W 320mA/9-31VDC/9.92W 350mA/9-28DC/9.8W |
|
|
輸出電流 |
|||
|
輸出(chu)功率 |
|||
|
輸出電流精度 |
±5% (200mA以下精度±7%) |
||
|
紋波電流(liu) |
±3% |
電流選(xuan)擇表(biao)
備注：出(chu)廠默認設置(zhi)電流為120mA(1,2,3在OFF狀態) |
|
|
輸出功率范圍 |
0W~10W |
||
|
PstLM |
≤1 |
||
|
SVM |
≤0.4 |
||
|
調(diao)光頻率 |
4KHz |
||
|
線(xian)性(xing)調整率 |
±1% @滿載 |
||
|
負載調整(zheng)率 |
±0.5% @滿載 |
||
|
啟動延時 |
0.75s, at230Vac(當(dang)燈光開始亮起) |
||
|
功能(neng) |
調光(guang)方式 |
TRIAC |
|
|
調光范圍 |
1%-100% 變暗直至關閉 |
||
|
調光曲線 |
對(dui)數 |
||
|
頻(pin)閃 |
無頻(pin)閃(shan) |
||
|
保護 |
短(duan)路(lu)保護 |
短路無(wu)輸出(chu)，排(pai)除故障輸出(chu)正常 |
|
|
過流保護 |
/ |
||
|
過載保護 |
降低(di)電流(liu)打嗝保護，排除故障輸出正(zheng)常 |
||
|
過壓保(bao)護 |
降低電流打(da)嗝保護，排除故(gu)障輸出(chu)正常(chang) |
||
|
過溫保護 |
/ |
||
|
安規(gui)與 電磁兼容(rong) |
雷擊浪涌 |
L-N:1KV |
|
|
耐(nai)壓標準 |
I/P-O/P: 3000VAC/1min/5mA |
||
|
安(an)全規范(fan) |
CCC (中國) GB19510.1，GB19510.14 TUV (德(de)國) EN61347-1，EN61347-2-13，EN62493 |
||
|
CB (CB成員國) IEC61347-1，IEC61347-2-13 CE (歐盟) EN61347-1，EN61347-2-13，EN62384 |
|||
|
RCM (澳洲) AS 61347-1，AS 61347-2-13 EMEC (歐洲) EN61347-1，EN61347-2-13，EN62384 |
|||
|
電磁兼(jian)容 |
CCC (中國) GB/T17743，GB17625.1 |
||
|
CE (歐盟) EN55015，EN61000-3-2，EN61000-3-3，EN61547 |
|||
|
RCM (澳洲) EN55015，EN61000-3-2，EN61000-3-3，EN61547 |
|||
|
EMC抗擾度 |
EN61000-4-2, 3, 4, 5, 6, 8, 11; EN61547 |
||
|
環境 |
工作溫度(du) |
-20℃~50℃ |
|
儲存(cun)溫(wen)度 |
-40℃~85℃ |
|
|
儲存??度(du) |
20-90%RH (無凝露) |
|
|
其他(ta) |
RoHS |
遵守 2011/65/EU |
|
tc |
75℃ |
|
|
材(cai)質 |
PC |
|
|
防水等(deng)級(ji) |
IP20 |
|
|
壽(shou)命 |
50,000小時@tc:75℃ |
|
|
質保 |
5年(nian) |
|
|
開關(guan)周期 |
25,000次 |
|
|
裸機(ji)尺(chi)寸 |
125*29.6*22.6mm(長*寬*高) |
|
|
包裝尺寸(重量) |
凈重: 72g±5%/PCS; 120PCS/Carton; 9.14kg±5%/箱; 外箱尺(chi)寸: 433*230*200mm(長*寬*高) |
|
|
噪音 |
安靜環境(jing)下，30-50cm以外無噪(zao)音 |
|
|
備注 |
全(quan)部(bu)參數無特別(bie)說明，均在輸入(ru)電壓230VAC/50Hz和25℃的環境溫度下(xia)測得。 |
|
-
