產品特點：
? DALI數字控制輸入，調光控制LED模塊
? 尋址輸出通道
? 支持Touch DIM,可以手動調光
? 調光從0-100%的范圍內，(LED 亮度在1%啟動)
? 適用于直流電源
? 過溫保護 可連接燈具：1W X 3~12LED
? 安全等級2
? 單通道350mA恒流輸出

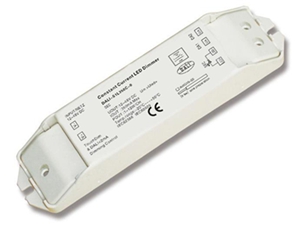

型號 DALI-S1L350C-0

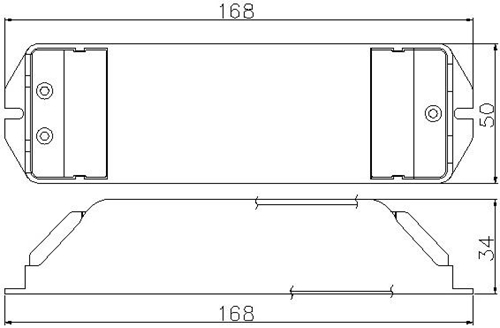

產品尺寸(mm)：

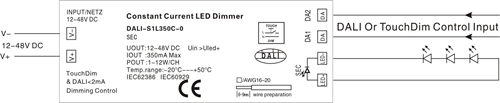

連接示意圖：
Touch DIM功能介紹：
1) 短按Touch DIM開關(<0.5S), 控制燈的開關；
2) 長按Touch DIM開關(>0.5S),調節燈的亮度；每次調節后，調節方向改變；
3) 雙擊Touch DIM 開關(<0.3S), 連接的所有燈具將達到最亮狀態。
4) 當燈處于關閉狀態，長按Touch DIM開關，燈打開并按調節方向調節亮度；
5) 長按Touch DIM調節亮度時，亮度調節范圍在1%-100%,可以使用短按將燈關閉；
產品安裝注意事項：
1) 注意：DALI和Touch DIM一定不能同時使用，可分別使用DALI控制器或具有Touch DIM功能的設備來控制
2) 安裝前請仔細看產品接線圖
3) 請按產品提供線材規格范圍配套使用
4) 接線過程請將壓線帽端壓下，再插入線頭，接好請檢查是否插牢固
5) 上電前就仔細檢查接線方式是否正確

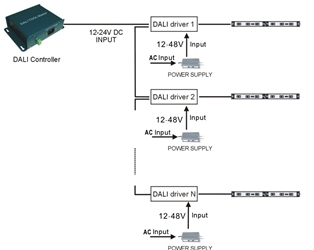

DALI接線圖

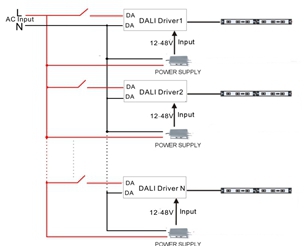

Touch DIM接線圖
