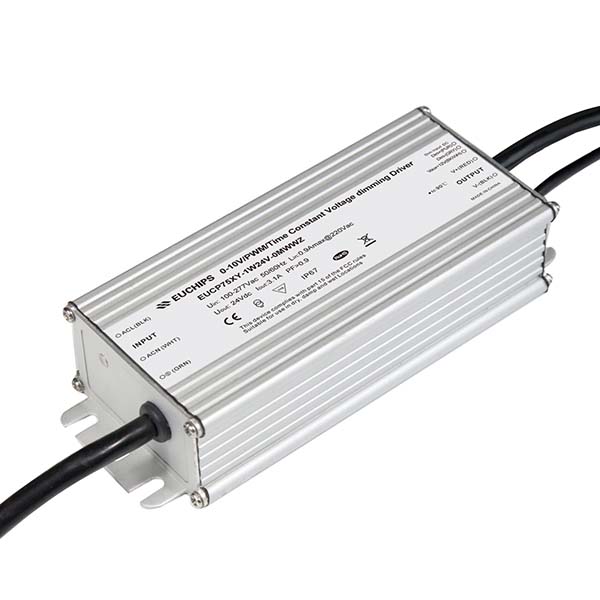

75W 12/24/36/48V 恒壓調光電源
輸入電壓：100-277VAC
輸出電流最大值：1.6-6.5A
輸出電壓：12/24/36/48VDC
輸出功率：75W
調光方式：0-10V/DALI
功率因數：>0.9
THD：<15%
保護：輸入欠壓/輸入過壓/輸出過流/短路/過溫保護
保修：7年
產品型號：EUCP75XY-1WxxV-0MWWZ
- 產品詳細
- 需求訂購
- 下載中心
75W 12/24/36/28V 恒壓調光電源產品詳情
概述
EUCP75XY-1WxxV-0MWWZ系列是恒(heng)壓模式輸出的75W 12/24/36/48V 恒(heng)壓IP67調光(guang)(guang)電源，抗浪涌等(deng)級(ji)高，防護等(deng)級(ji)為IP67，適用(yong)于戶外。 用(yong)戶可根據調光(guang)(guang)方式和(he)市場需求選擇相應的型號。
產品特性
● 電源電壓: 100-277VAC 或 141-391VDC
● 10kV浪涌等級
● PWM 輸出頻率 >1kHz
● 100,000小時的壽命@ Tc=75C
● 7 年保修 @ Tc<=80C
● 0-10V/PWM/DALI 可調光(取決于型號)
● 調光最小輸出2%
● 調滅后待機功耗0.5W(取決于型號)
● 電源控制器與風扇的輔助電源為12V 300mA （取決于型號）
● 輸入過壓保護(可選擇)
● 安全依據EN 61347-1, 61347-2-3,61347-2-13, 62384
● 應用 :LED燈帶、景觀(guan)燈、工礦(kuang)燈、路燈、泛光燈
型號清單
|
型號 |
輸入電壓范(fan)圍 |
輸出(chu)功(gong)率 |
輸出電壓(ya) |
輸出電流(liu)最小值(zhi) |
輸出電(dian)流最大值 |
認證 |
| EUCP75XY-1W12V-0MWWZ | 100-277VAC | 75W | 12V | 0 | 6.2A | UL/FCC/CCC/CB/ENEC |
|
EUCP75XY-1W24V-0MWWZ |
100-277VAC |
75W |
24V |
0 |
3.1A |
UL/FCC/CCC/CB/ENEC |
| EUCP75XY-1W36V-0MWWZ | 100-277VAC | 75W | 36V | 0 | 2.1A | UL/FCC/CCC/CB/ENEC |
|
EUCP75XY-1W48V-0MWWZ |
100-277VAC |
75W |
48V |
0 |
1.6A |
UL/FCC/CCC/CB/ENEC |
|
XY= |
調光(guang)方式(shi) |
可編程 |
12V輔助電源 |
關滅功能(neng) |
|
Z= |
|
|
NN |
— |
— |
— |
— |
|
U |
p 線材帶接(jie)地線 |
|
AN |
0-10V |
— |
— |
√ |
|
S |
VDE 線材/Class I |
|
EN |
0-10V |
— |
√ |
√ |
|
|
|
|
DN |
DALI |
— |
- |
√ |
|
|
|
技術參數
注:
*除非特別注明(ming)，所有的測試結(jie)果均在(zai) 220VAC，25 ℃室溫下測得。
*可選擇標記項(xiang)目，獲取詳細功能(neng)請聯系銷售人員
調(diao)光
|
參數 |
最(zui)小值 |
標準值(zhi) |
最大值(zhi) |
|
Vdim 拉電(dian)流 |
200uA |
300uA |
450uA |
|
Vdim 允許輸入(ru)電壓 |
-20 V |
|
20 V |
|
0-10V 調光(guang)范圍 |
2% (Vdim=1V) |
Linear |
100% (Vdim=9~10V) |
|
PWM 調光范圍 |
2% (Duty=10%) |
Linear |
100% (Duty=90-100%) |
|
調滅臨界值 |
|
0.5V or 5% |
0.6V or 6% |
|
起亮(liang)臨(lin)界值 |
0.6V or 6% |
0.7V or 7% |
|
|
高脈寬 |
3V |
|
10V |
|
低脈寬(kuan) |
0V |
|
0.6V |
|
PWM 頻(pin)率(lv) |
300Hz |
|
2kHz |
|
外部PWM 控制器灌電(dian)流(liu)能(neng)力 |
300uA |
|
|
|
DA1,DA2 高電(dian)平(ping) |
9.5 |
16 |
22.5 |
|
DA1,DA2 低電平 |
-6.5 |
0 |
6.5 |
|
DA1,DA2 電流(liu) |
0 |
|
2mA |
-
0
