可控硅調光器是一種可控硅的整流元件，這種整流元件具有三個 PN結構，屬于一種大功率的半導體元件。這種可控硅調光器主要是有兩晶閘通過反向的方式連接而成。這種可控硅調光器的功能可以控制整個可控硅調光器的操作流程。有關于這種可控硅調光器的原理究竟是什么，接下來，文章將會為大家來做出全面的闡述，大家可以一起來關注了解下。

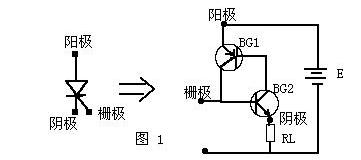

 　　這種可控硅調光器可以用作無接觸點的連接，并且將其迅速進行關閉，實現直流電變為交流電的完美逆變。另外，這種可控硅調光器還可以將一種頻率的交流電變為另外一種頻率的交流電。可控硅調光器從外表上來看，主要有三種構造形式，一種為螺旋式的構造方式，一種為平板式的構造方式，還有一種就是平底式的構造形式，在日常生活中，螺旋式的構造形式比較多。對于具體的可控硅調光器的工作原理情況，我們可以通過下文來做一番了解。可以把陰極向上的第一第二第三層面看做是一個NPN型號的晶體導管，而二，三，四層就可以組合成為另外一只PNP型的晶體導管。當在陰極以及陽極之間，加上一個正向的E，在控制G以及陰極C之間的時候，輸入進去一個正的出發信號，這個時候，BG2將會產生基極電流Ib2，經過放大之后，BG2將有一個放大了B2 倍的集電極電流IC2 。

 　　接著，因為BG2集電極與BG1基極之間采用相連的方式進行連接，IC2又是BG1 的基極電流Ib1 。BG1又把Ib1(Ib2)放大了β1的集電極電流IC1送回BG2的基極放大。在經過如此循環放大的過程之后，直到BG1、BG2完全導通。而實際上這一過程是“一觸即發”的，畢竟對于可控硅來說，觸發信號加到控制極，可控硅立即導通。文明所知道的，導通的時間主要決定于可控硅的性能。因此，如果不將觸發型號發射出去，當正向的陽極的電壓超過一定的數值的時候，可控硅這個時候也會被接通，但是這個時候就已經屬于非正常狀態的工作方式了。當然，這也就是屬于可控硅調光器的原理的具體內容了。
