dmx512控制器是基于dmx512控制協議設計的設備，當下很多舞臺燈光效果、酒店內部燈光效果、建筑外立面燈光效果或景觀照明等，都有采用dmx512控制器產品，使用基于dmx512控制協議的燈光控制系統。如上海歐切斯的dmx系列的產品就有很多建筑外立面照明的項目。所以對于很多照明設計和施工操作人員，認識dmx512控制協議是一件十分必要的事情。

　　下面我們就帶大家來了解一下dmx512控制器的控制協議到底一種什么樣的協議。

 　　DMX是Digital MultipleX的縮寫，意為多路數字傳輸。DMX512控制協議是美國舞臺燈光協會(usITT)于1990年發布的燈光控制器與燈具設備進行數據傳輸的工業標準，全稱是USITT DMX512(1990)，包括電氣特性、數據協議、數據格式等方面的內容。

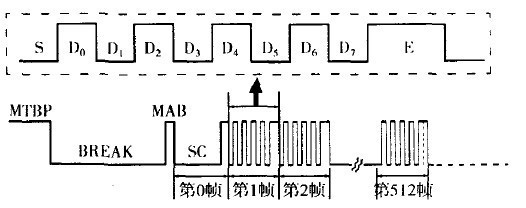

 　　每一個DMX控制字節叫做一個指令幀，稱作一個控制通道，可以控制燈光設備的一個或幾個功能。一個DMX指令幀由1個開始位、8個數據位和2個結束位共ll位構成，采用單向異步串行傳輸，如圖1所示。

 　　圖1中虛線內控制指令中的S為開始位，寬度為一個比特，是受控燈具準備接收并解碼控制數據的開始標志;E為結束位，寬度為兩個比特，表示一個指令幀的結束;D0D7為8位控制數據，其電平組合從0000~一l1111111共有256個狀態(對應十進制數的0～255)，控制燈光的亮度時，可產生256個亮度等級，0000~(0)對應燈光最暗，l1111111(255)對應燈光最亮。DMX512指令的位寬(每比特寬度)是4s，每幀寬度為44弘s，傳輸速率為250kbps。

 　　一個完整的DMX512信息包(Packet)由一個MTBP位、一個Break位、一個MAB位、一個SC和512個數據幀構成。MTBP(MarkTimeBetweenPackets)標志著一個完整的信息包發送完畢，是下一個信息包即將開始的“空閑位”，高電平有效。Break為中斷位，對應一個信息包結束后的程序復位階段，寬度不少于兩個幀(22比特)。程序復位結束后應發送控制數據，但由于每一個數據幀的第一位(即開始位)為低電平，所以必須用一個高電平脈沖間隔前后兩個低電平脈沖，這個起間隔、分離作用的高電平脈沖即MAB(Mark After Break)，此脈沖一到，意味著“新一輪”的控制又開始了。SC(STartCode)意為開始代碼幀(圖1中的第0幀)，和此后到來的數據幀一樣，也是由11位構成，除兩個高電平的結束位之外，其他9位全部是低電平，通常將其叫做第0幀或第0通道(Ch~nelNo0)，可理解為一個不存在的通道(NON一~istent Channe1)。

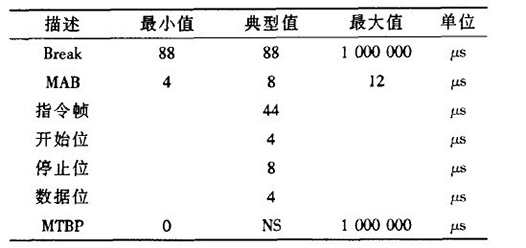

表1 DMX512信息包定時表

 　　表1是DMX512信息包的定時表，表中NS意為NmSpec~ed，寬度沒有嚴格限制，由程序設計者自行決定，比如MTBP的寬度可以介于0～1秒之間。

 　　調光控制臺每發送一個信息包，可以對全部512個受控通道形成一次全面的控制。發送一個信息包的時間大約是23Ⅱls，每秒鐘將對所有512個受控通道完成44次控制，即受控光路的刷新頻率44Hz，如果實際受控通道少于512個，那么刷新頻率將相應提高。

　　好了dmx512控制器的控制協議就簡單介紹到這里，在燈光控制系統中，基于dmx控制協議的的數字燈光控制系統，與傳統的模擬調光控制系統相比較，它具備更強大的控制功能和穩定的調光效果。歐切斯的dmx512控制器多以顏色控制為主，主要用于各類rgb/rgbw燈帶燈條的控制，配合控制系統可以實現豐富的變化效果。
