LED燈(deng)具都需要有(you)個驅(qu)動(dong)電(dian)源(yuan)(yuan)，而電(dian)源(yuan)(yuan)的(de)(de)好壞會直接(jie)影響燈(deng)具的(de)(de)壽命，今天(tian)我們就聊一聊LED驅(qu)動(dong)電(dian)源(yuan)(yuan)。

什么是LED驅動電源？

LED驅動電(dian)源(yuan)：將電(dian)源(yuan)供應轉換(huan)為特(te)定的電(dian)壓電(dian)流(liu)，以(yi)驅動LED發光的電(dian)壓轉換(huan)器。

通(tong)常情況(kuang)下，LED驅動電(dian)源(yuan)的輸(shu)入包括高(gao)(gao)(gao)壓(ya)工頻交流（即市電(dian)）、低(di)壓(ya)直(zhi)流、高(gao)(gao)(gao)壓(ya)直(zhi)流、低(di)壓(ya)高(gao)(gao)(gao)頻交流（如電(dian)子變壓(ya)器的輸(shu)出(chu)）等；輸(shu)出(chu)則大(da)多數為可(ke)隨(sui)LED正向壓(ya)降值變化而改變電(dian)壓(ya)的恒定電(dian)流源(yuan)。

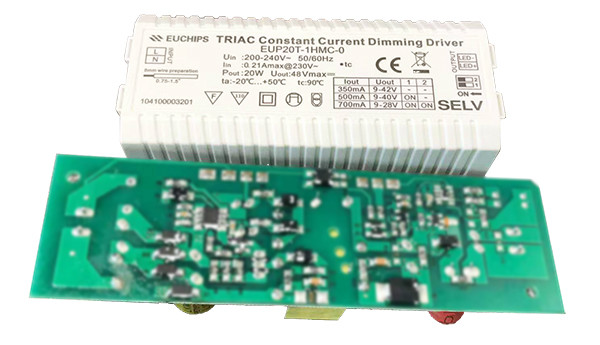

（LED驅動電源內(nei)部圖）

LED驅動電源的分類LED電源驅動模式可分為兩大類型：

1、恒定電流類型(xing)：

恒(heng)(heng)流驅動電路輸出的(de)(de)電流是恒(heng)(heng)定(ding)的(de)(de)，而輸出的(de)(de)直流電壓隨負(fu)載阻(zu)值的(de)(de)大小不同在一定(ding)范圍內變(bian)化，負(fu)載阻(zu)值小，輸出電壓就(jiu)低(di)，負(fu)載阻(zu)值越大，輸出電壓越高。

①   流驅動(dong)電路驅動(dong)LED較為理想，但相對(dui)價格(ge)較高；

②恒流(liu)回路(lu)不怕負載短路(lu)，但(dan)嚴禁負載開路(lu)；

③應注意所使用最大承受(shou)電(dian)(dian)流及電(dian)(dian)壓值，它(ta)限(xian)制了(le)LED的使用數(shu)量(liang)。

2、穩壓電(dian)流類(lei)型：

當穩(wen)壓(ya)電(dian)(dian)路(lu)中的(de)各項(xiang)參數確定以后，輸(shu)出的(de)電(dian)(dian)壓(ya)是固定的(de)，而輸(shu)出的(de)電(dian)(dian)流卻隨著負載的(de)增減而變化(hua)。

①穩壓電路(lu)(lu)(lu)不怕負載開路(lu)(lu)(lu)，但負載嚴禁短路(lu)(lu)(lu)。

②整流電壓的變化會影響LED的亮(liang)度。

③要(yao)每個串驅動LED顯示均勻亮(liang)度(du)，添(tian)加(jia)適(shi)當的(de)電阻(zu)即可。

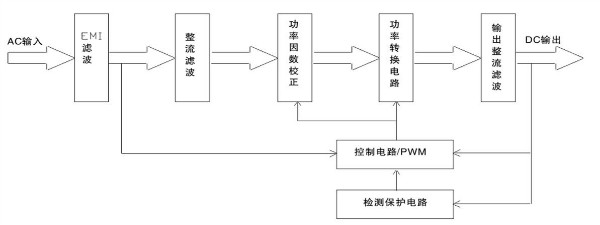

LED驅動電源的組成

1、電(dian)磁濾波(bo)器

主要作(zuo)用是濾除外界的突發脈(mo)沖和高頻干擾(rao)，另(ling)一(yi)方也會減(jian)少開關電源本身(shen)對(dui)外界的電磁干擾(rao)。

2、整流(liu)濾波電路

交流轉（脈沖）直(zhi)流必須(xu)經過(guo)一個整流濾波(bo)電路。最常見的(de)就是由四個二(er)極管(guan)和兩(liang)個濾波(bo)電容組(zu)成(cheng)的(de)橋式濾波(bo)電路。

3、電源的保護器

散布在PCB上的(de)壓敏電阻，其作用(yong)是對電源提供保護。它的(de)原理(li)和(he)家里(li)的(de)保險(xian)絲類似，使用(yong)自我熔(rong)斷(duan)方式(shi)切斷(duan)電流。

4、開關(guan)電壓器和開關(guan)三極管

在電源中，變壓(ya)器是將(jiang)高(gao)壓(ya)轉換為低壓(ya)，供(gong)PC使用。開關三(san)極管是電源的中心樞紐，它(ta)將(jiang)轉換后的高(gao)壓(ya)直流輸送(song)到開關變壓(ya)器上進行降(jiang)壓(ya)。

5、保(bao)護電路

電(dian)源(yuan)內部的保護電(dian)路負(fu)責(ze)啟動電(dian)源(yuan)并進(jin)行(xing)電(dian)壓(ya)(ya)/電(dian)流的監控和調整，同(tong)時在(zai)出現短(duan)路、斷路、過壓(ya)(ya)、過流、 欠(qian)壓(ya)(ya)、 欠(qian)流等情況的時候(hou)進(jin)行(xing)自動保護。

6、PFC電(dian)路部分

在國(guo)家強制實施的3C認證(zheng)中，要求電(dian)(dian)源內部必(bi)須(xu)增加一個功(gong)率囚素(su)校正電(dian)(dian)路(lu)， 以減少開(kai)關電(dian)(dian)源對外部電(dian)(dian)網的干擾，這就(jiu)是現在電(dian)(dian)源內部的PFC電(dian)(dian)路(lu)。

7、散熱部(bu)分和(he)其他電路

電(dian)源(yuan)的(de)轉(zhuan)換(huan)效率不(bu)能達到100%，部分能量(liang)轉(zhuan)化為(wei)熱(re)量(liang)。電(dian)源(yuan)散(san)熱(re)主要通過(guo)散(san)熱(re)片和功率管配合進行。

LED驅動電源的選擇

選擇LED驅動電源的類型要考慮幾個因素。

1、考慮(lv)電源應用(yong)運行(xing)的(de)環境。是應用(yong)在室內還是室外？電源是否需要(yao)防(fang)水或需要(yao)特殊的(de)IP等級？

2、要定義整體功率要求。單個燈(deng)具可能只需要一個小的(de)電源，但(dan)一個復(fu)雜的(de)系統可能需要提供(gong)數百瓦的(de)電源。

3、是(shi)否還(huan)需(xu)(xu)其他(ta)功(gong)能？例如(ru)，電源是(shi)否需(xu)(xu)要在(zai)簡單的(de)恒壓模式還(huan)是(shi)恒流模式下工作，應用是(shi)否需(xu)(xu)要調(diao)光？以及認(ren)證要求和(he)其他(ta)。

LED驅動電源的鑒別

如何(he)識別LED電源(yuan)品質的好壞，下面(mian)簡單介紹下：

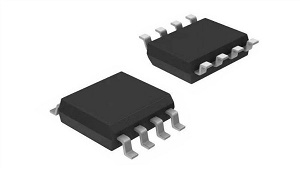

第一(yi)：驅動芯片

驅動電源(yuan)(yuan)的(de)(de)核心就是IC，IC的(de)(de)好壞直接(jie)影響整個電源(yuan)(yuan)，控制芯片可視為(wei)電源(yuan)(yuan)的(de)(de)大腦中樞。

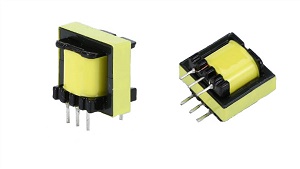

第二：變壓器

變壓器決定功率、耐溫等(deng)，組成變壓器的核心是磁芯和線(xian)包。

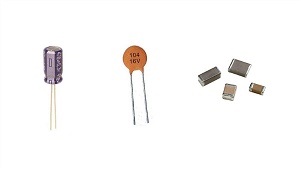

第三：電(dian)(dian)解電(dian)(dian)容和貼(tie)片陶瓷電(dian)(dian)容

輸入輸出電解(jie)電容的(de)品(pin)質和壽命對電源的(de)壽命影響很大，要非常(chang)重視(shi)。

第四：電源產(chan)品(pin)的(de)電路設計(ji)和焊接(jie)工藝

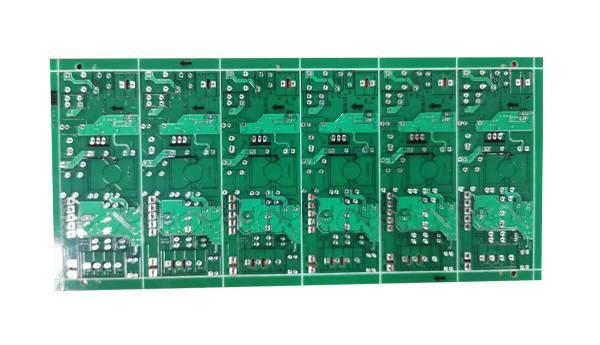

（LED驅(qu)動電源PCB板圖）

拋開專業的角度(du)，可(ke)以通過一(yi)些(xie)直觀的辦法來分辨，如元件布局是否(fou)整齊、大(da)方、有序、焊(han)點(dian)亮凈挺拔。機械化(hua)生產(chan)的波峰焊(han)工藝品質好(hao)于手工焊(han)接。

第五(wu)：電(dian)源產(chan)品的批量檢測和老化(hua)

物料和(he)生產(chan)工(gong)藝控(kong)制的(de)再(zai)好的(de)電源(yuan)產(chan)品，需要檢測老化(hua)。通過整個(ge)批(pi)次的(de)電源(yuan)的(de)老化(hua)和(he)高溫房的(de)高溫抽檢，來檢測這(zhe)個(ge)批(pi)次電源(yuan)的(de)品質穩定性和(he)物料是否(fou)有安全隱(yin)患。

以歐(ou)切(qie)(qie)斯(si)LED驅動(dong)電源為例，來看下歐(ou)切(qie)(qie)斯(si)是如何保證每一個電源產品的質(zhi)量：

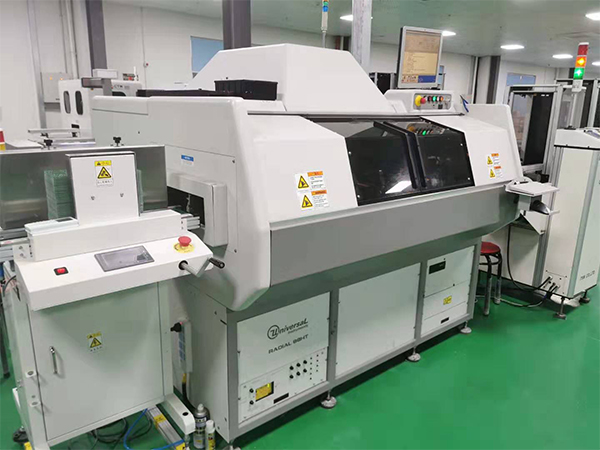

1、環球(qiu)全(quan)自(zi)動(dong)插(cha)件(jian)機：將插(cha)件(jian)物料(liao)自(zi)動(dong)插(cha)入PCB，準確，高(gao)效。

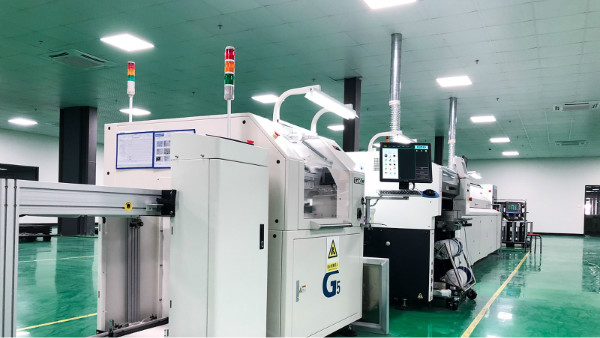

2、PCB板(ban)自動錫(xi)膏印刷機：將錫(xi)膏印刷在(zai)PCB板(ban)上(shang)為SMT貼片機做準備。

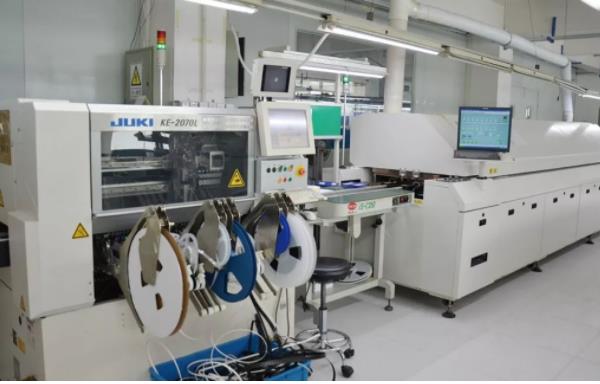

3、4臺JUKI SMT貼(tie)片(pian)機(ji)，2臺松下NPM高速SMT貼(tie)片(pian)機(ji)。

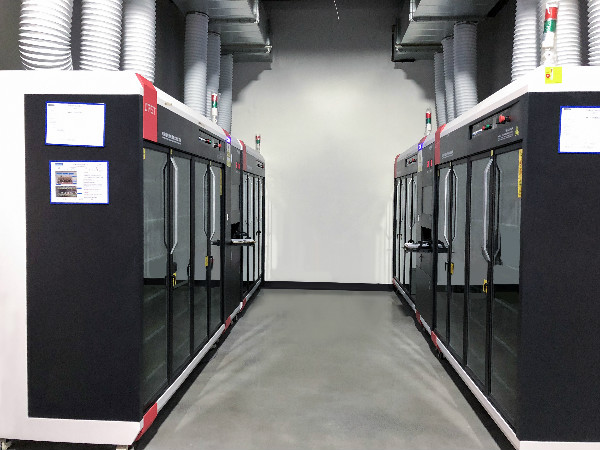

4、產品出廠(chang)前會經過嚴格的(de)老化測試，確(que)保每一個產品都能穩定工作。

5、全自動AOI視覺檢(jian)查，確保每一顆物料沒有錯誤使用，以及(ji)物料和PCB板焊點無缺失、少錫和漏焊。

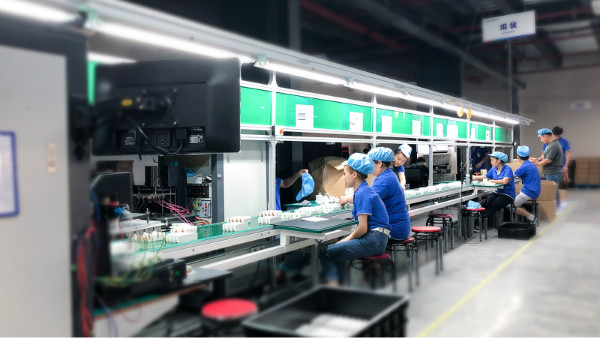

6、兩條DIP產線(xian)，6個(ge)ATE測(ce)試儀器。

想了解更(geng)多調光資訊，歡(huan)迎(ying)和(he)我們聯系哦(e)，400-800-8171 歡(huan)迎(ying)關注我們的微信公眾(zhong)號：euchips。
