關于DMX512調光,這些你都知道嗎?
來源: 2021-11-15
朋友們、兄弟姐妹們,緊張又刺激的雙十一終于結束了!在這場全民狂歡活動中,我們經歷了多個角色的轉換,付定金時是人上人,付尾款后是吃?人;從最初的“打工人”,也變成了“丁工人”(因為手剁沒了)。
不要難過啦,趕緊看過來,小歐給大家準備了一個福利,就是你們一直期待的:【歐切斯小講堂】它來啦~~~(畢竟只有認真工作,小歐才有安全感)
本期我們為大家奉上,DMX512調光那些事兒。(寶典在手,調光不愁)
說到DMX512調光,相信很多小伙伴的第一印象:就是炫酷動態的全彩調光。膩害了~
敲黑板,下面重點來咯!
什么是DMX512?
上世紀80年代,隨著數字調光技術不斷壯大,調光界出現了多個通訊協議:如D54、AVAB、CMX、PMX、EMX等。但是它們之間的兼容性不好,設備之間相互通用存在問題。

為了解決各個廠家設備通用性問題,美國劇場技術協會USITT制定了DMX512協議,得到了世界各國燈光設備廠商的響應,形成了統一的數據通信標準。后來中間經過一些修改和補充,USITT在1990年將DMX512協議更規范,DMX512-1990成為燈光控制的國際標準。
DMX512協議的統一使得各廠家設備可相互連接,兼容性大大提高!
DMX512可調單色,色溫,RGB,RGBW等等。
①單色就是單一的顏色,就是調節燈光的亮度,實現0.1%~100%調光。
②色溫是定義光源顏色的一個物理量。色溫的本質其實是色彩的溫度,而非溫度的色彩。
不同的色溫對氛圍的制造,以及對情緒的影響是不一樣的。
③RGB被稱為三基色或三原色,是通過對紅(R)綠(G)藍(B)三個顏色通道的變化,以及它們相互之間的疊加,來得到各式各樣的顏色。
④RGBW是在RGB三原色的基礎上,增加了W白色光,大幅度提升了液晶面板的透光率,
在顯示相同亮度時,其耗電量更低;而相同功耗情況下,亮度大幅提高,燈光層次更加分明。
DMX512調光基本架構
DMX主控器+DMX解碼器(開關電源供電)+燈具
DMX主控器+DMX驅動器(220V輸入)+燈具

DMX512傳輸距離
8bit: 8位是指調光的灰階為256級,即調光范圍0-255,總色彩數1677萬色;
16bit:16位是指調光的灰階為65536級,即調光范圍0-65535,總色彩數2814749億色,
①DMX接線時常用推薦超五類網線,超七類網線或者光纖,這樣能保證信號的有效傳輸,
常用超五類網線。


④DMX解碼器的撥碼通常是2進制的(主要是以撥碼開關的方式)另外也有數碼管顯示的(十進制)

DMX512系統圖

①燈光不同亮度變化:定時變化不同亮度,一般用于專賣店、商場等等。

歐切斯案例:COACH品牌連鎖店
②燈光有序變化:比如波浪形變化等,提升建筑識別度,一般用于大型商場或高樓大廈等。

歐切斯案例:清華長三角研究院寧波科技園
③燈光連續變化:比如演出、舞臺燈光,色彩變化豐富,一般用于晚會舞臺、游樂園等。

快快叫上小伙伴們,一起來學習吧!
掃碼二維碼,免費獲取DMX512調光知識我們會添加您的微信,將DMX512資料發給您。

另外,熱烈慶祝歐切斯與山西省照明協會結為戰略合作伙伴

最后,歐切斯在11月18日-20日將參加廣東亞太國際電源展誠邀您蒞臨B35-B36展位參觀

了解更多調光知識,請聯系歐切斯當地經銷商,或撥打全國服務熱線,400-800-8171
不要難過啦,趕緊看過來,小歐給大家準備了一個福利,就是你們一直期待的:【歐切斯小講堂】它來啦~~~(畢竟只有認真工作,小歐才有安全感)
本期我們為大家奉上,DMX512調光那些事兒。(寶典在手,調光不愁)
說到DMX512調光,相信很多小伙伴的第一印象:就是炫酷動態的全彩調光。膩害了~
敲黑板,下面重點來咯!
什么是DMX512?
上世紀80年代,隨著數字調光技術不斷壯大,調光界出現了多個通訊協議:如D54、AVAB、CMX、PMX、EMX等。但是它們之間的兼容性不好,設備之間相互通用存在問題。

為了解決各個廠家設備通用性問題,美國劇場技術協會USITT制定了DMX512協議,得到了世界各國燈光設備廠商的響應,形成了統一的數據通信標準。后來中間經過一些修改和補充,USITT在1990年將DMX512協議更規范,DMX512-1990成為燈光控制的國際標準。
DMX512協議的統一使得各廠家設備可相互連接,兼容性大大提高!
DMX512可調單色,色溫,RGB,RGBW等等。
①單色就是單一的顏色,就是調節燈光的亮度,實現0.1%~100%調光。
②色溫是定義光源顏色的一個物理量。色溫的本質其實是色彩的溫度,而非溫度的色彩。
不同的色溫對氛圍的制造,以及對情緒的影響是不一樣的。
③RGB被稱為三基色或三原色,是通過對紅(R)綠(G)藍(B)三個顏色通道的變化,以及它們相互之間的疊加,來得到各式各樣的顏色。
④RGBW是在RGB三原色的基礎上,增加了W白色光,大幅度提升了液晶面板的透光率,
在顯示相同亮度時,其耗電量更低;而相同功耗情況下,亮度大幅提高,燈光層次更加分明。

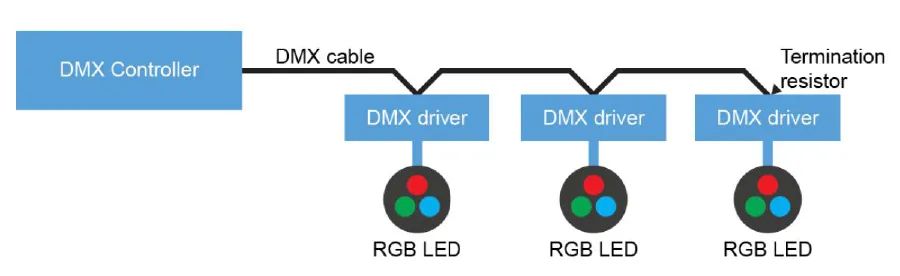

DMX512調光基本架構
DMX主控器+DMX解碼器(開關電源供電)+燈具
DMX主控器+DMX驅動器(220V輸入)+燈具

DMX512傳輸距離

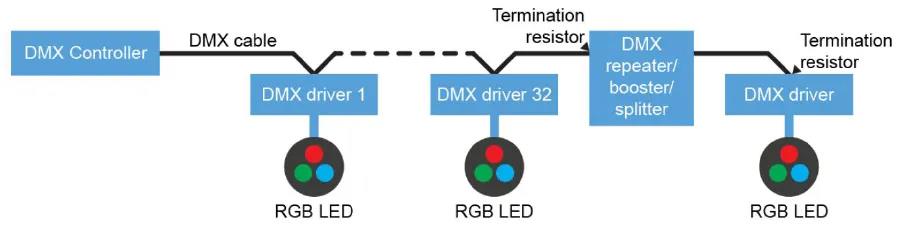

DMX512輸出的信號傳輸方式為:RS485差分信號傳輸,理想傳輸距離200米,實際在普通應用中大概在30-40米。我們推薦在40米就需要加信號放大器。RS485傳輸大部分只支持每段最多32個解碼器,如果項目使用超出32個,需接信號放大器。
8bit: 8位是指調光的灰階為256級,即調光范圍0-255,總色彩數1677萬色;
16bit:16位是指調光的灰階為65536級,即調光范圍0-65535,總色彩數2814749億色,
主要用于調光更加精細的場合。

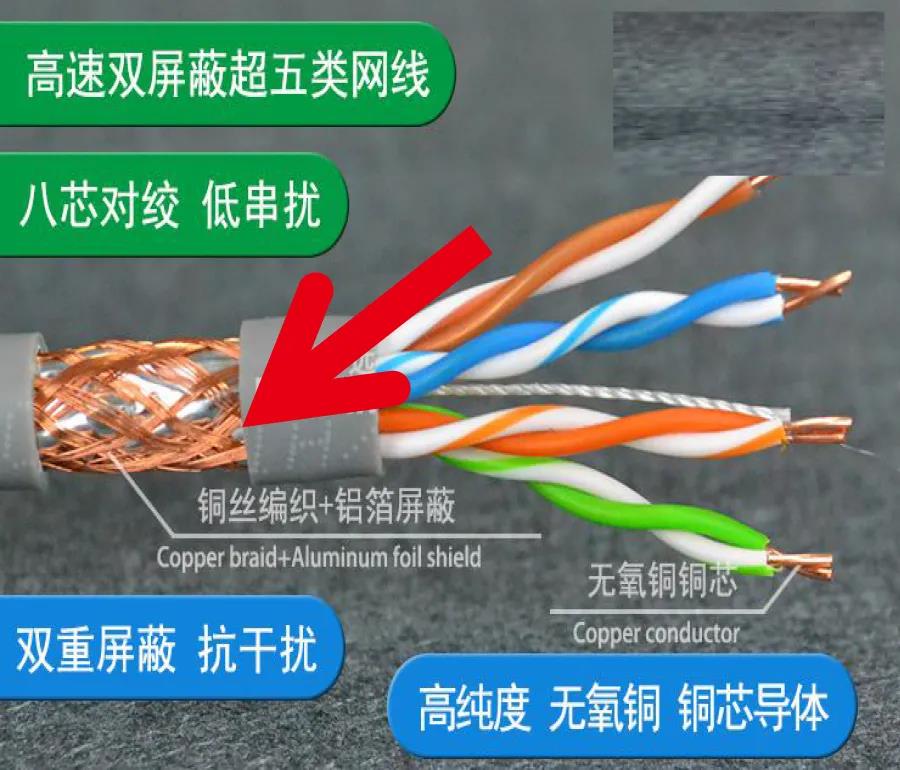

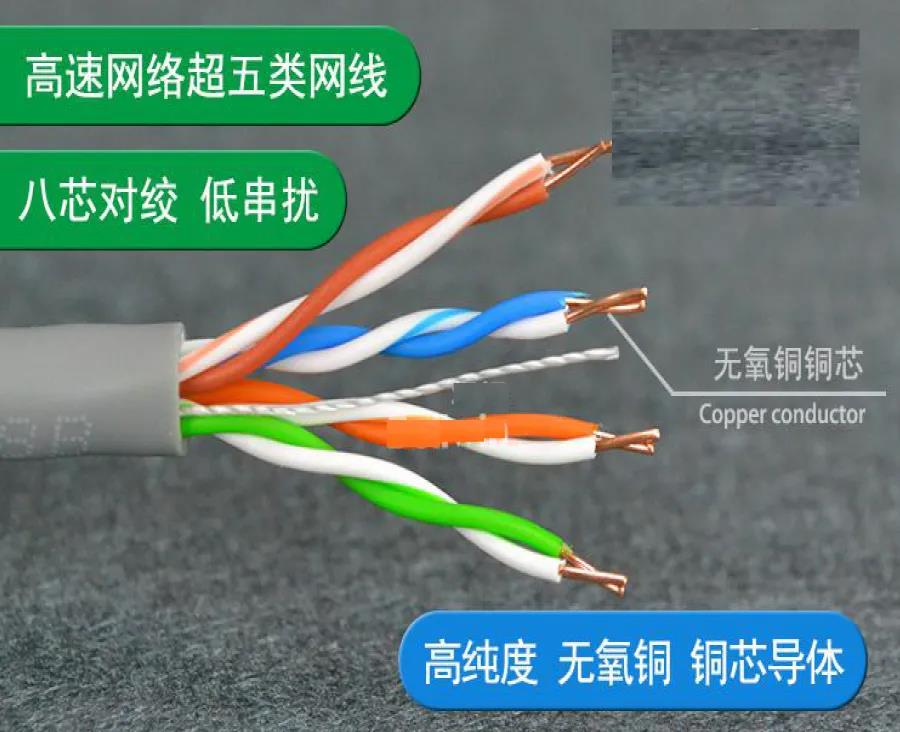

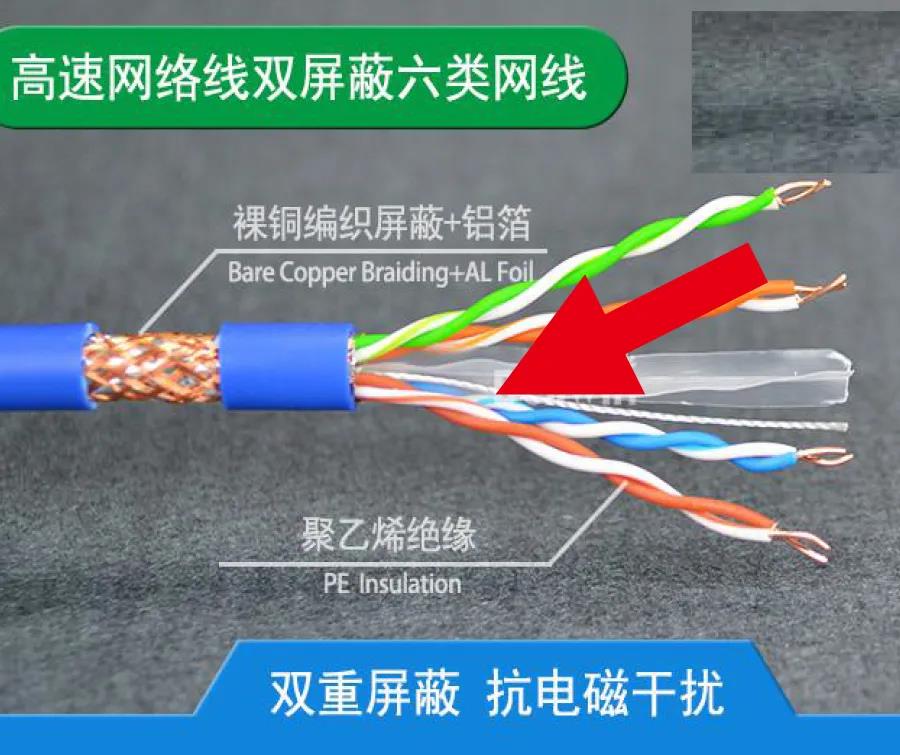

①DMX接線時常用推薦超五類網線,超七類網線或者光纖,這樣能保證信號的有效傳輸,
常用超五類網線。

②DMX接線時應與其他強弱電分開,單獨套管布線,以免受其他信號的干擾

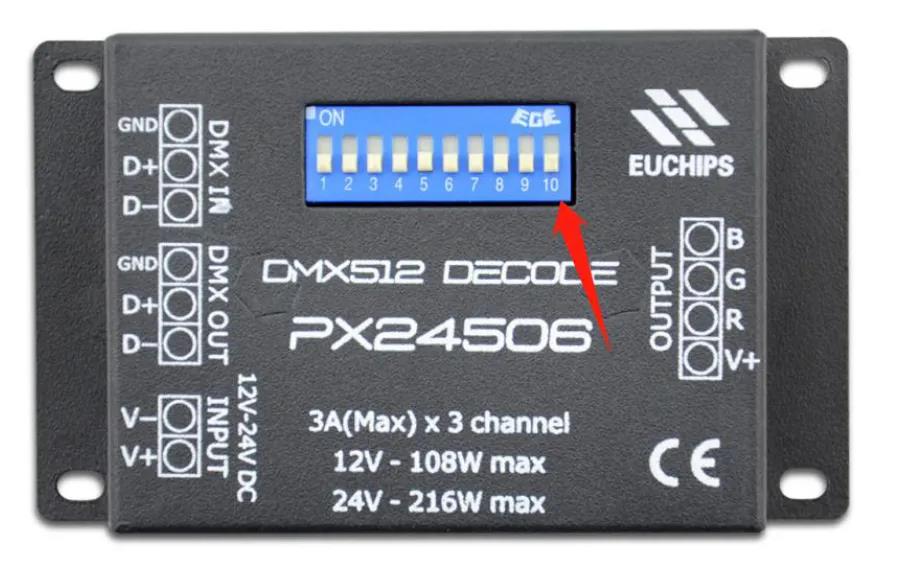

③DMX整個線路結束時,應連接一個120歐的信號終結器(一般把解碼器的第十位撥下即可)

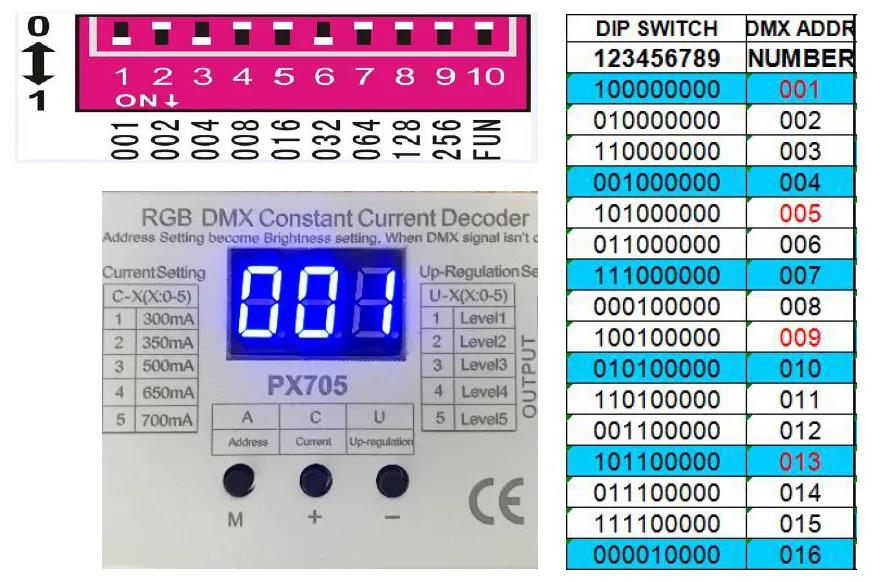

④DMX解碼器的撥碼通常是2進制的(主要是以撥碼開關的方式)另外也有數碼管顯示的(十進制)

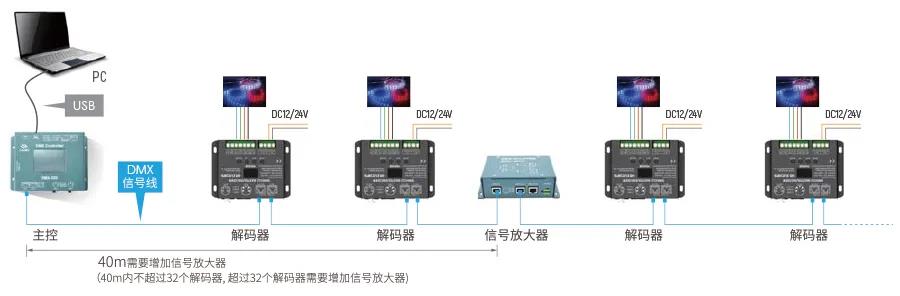

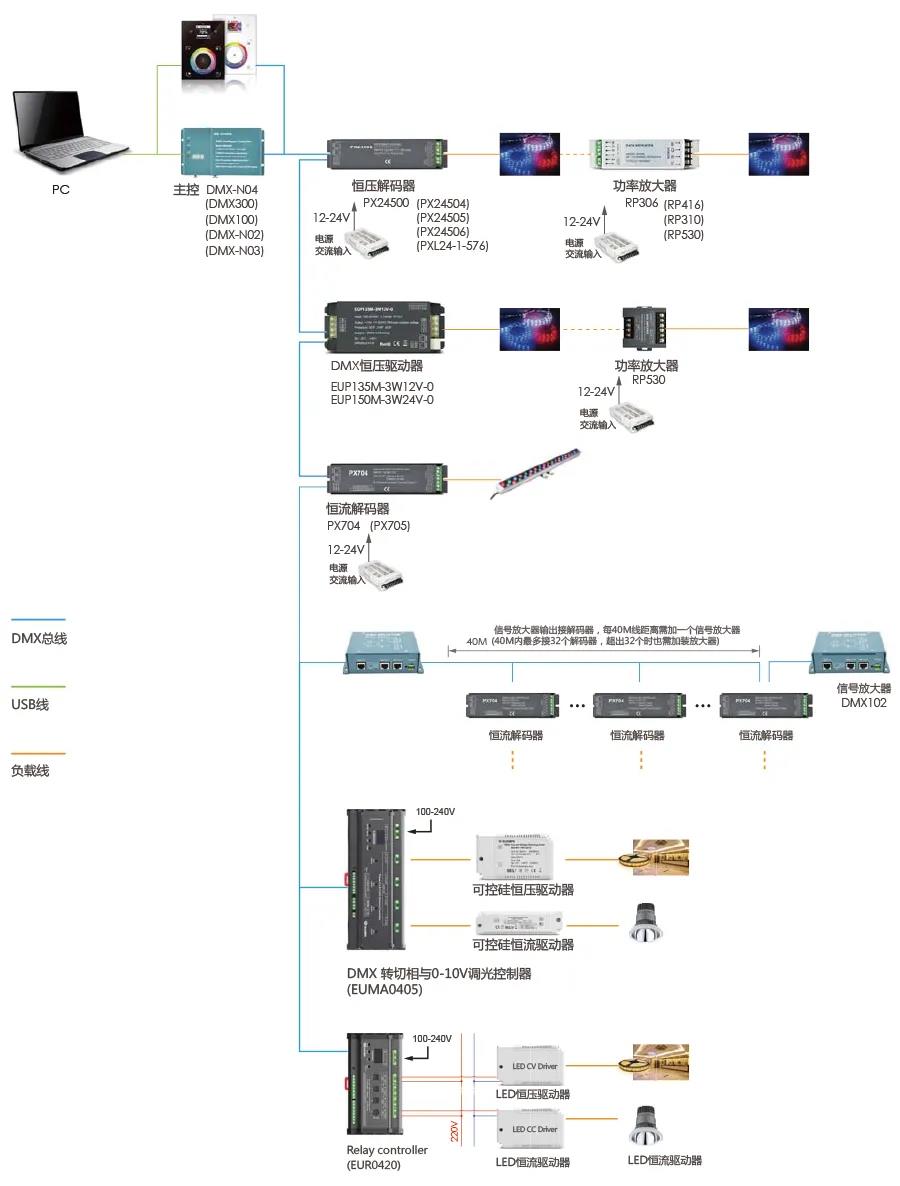

DMX512系統圖

(點擊圖片查看大圖)
DMX512應用①燈光不同亮度變化:定時變化不同亮度,一般用于專賣店、商場等等。

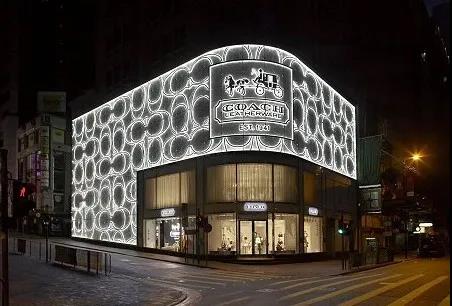

歐切斯案例:COACH品牌連鎖店
②燈光有序變化:比如波浪形變化等,提升建筑識別度,一般用于大型商場或高樓大廈等。

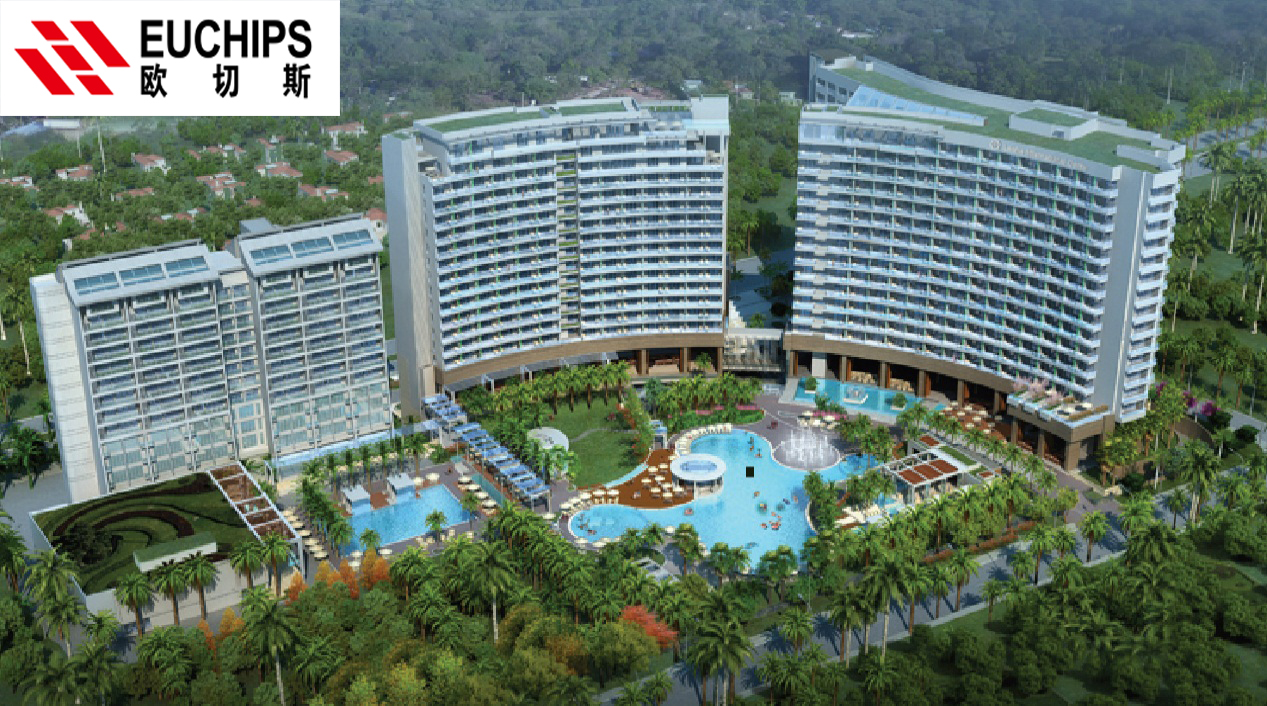

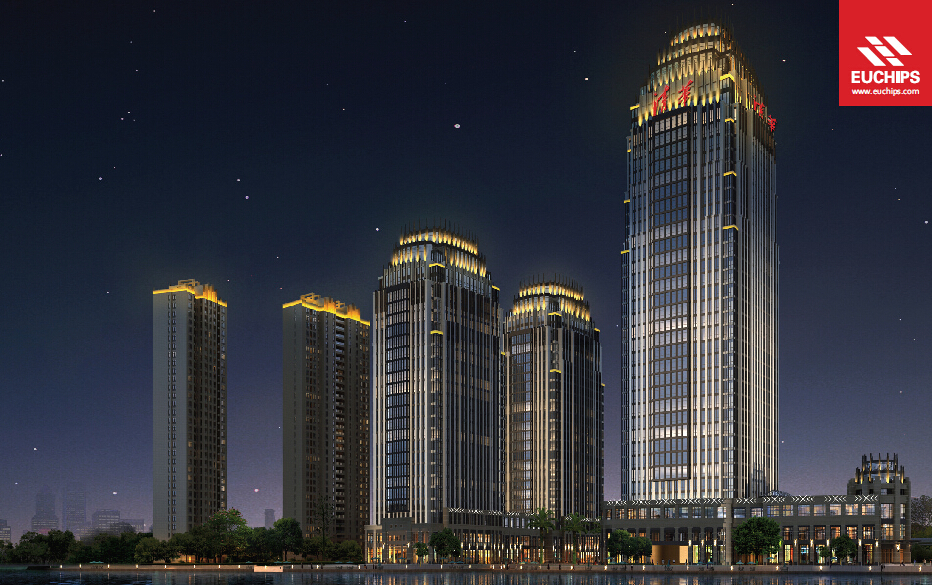

歐切斯案例:三亞力合國際中心

歐切斯案例:清華長三角研究院寧波科技園
③燈光連續變化:比如演出、舞臺燈光,色彩變化豐富,一般用于晚會舞臺、游樂園等。

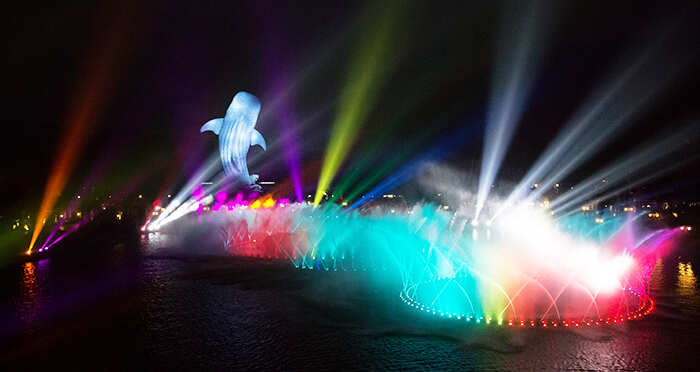

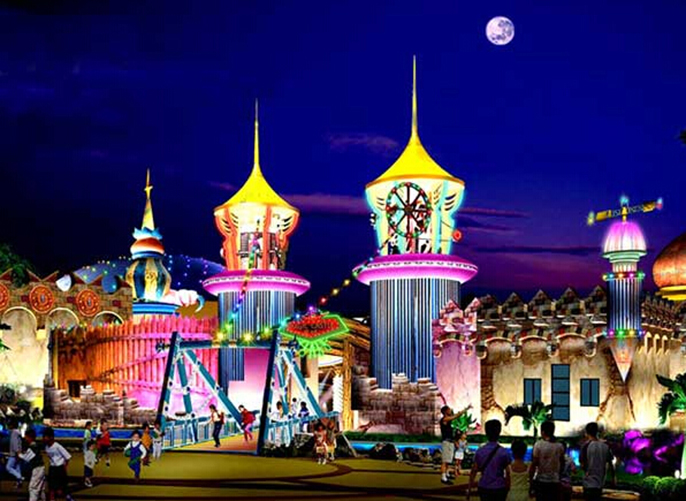

歐切斯案例:成都歡樂谷
快快叫上小伙伴們,一起來學習吧!
掃碼二維碼,免費獲取DMX512調光知識我們會添加您的微信,將DMX512資料發給您。

另外,熱烈慶祝歐切斯與山西省照明協會結為戰略合作伙伴

最后,歐切斯在11月18日-20日將參加廣東亞太國際電源展誠邀您蒞臨B35-B36展位參觀

了解更多調光知識,請聯系歐切斯當地經銷商,或撥打全國服務熱線,400-800-8171
