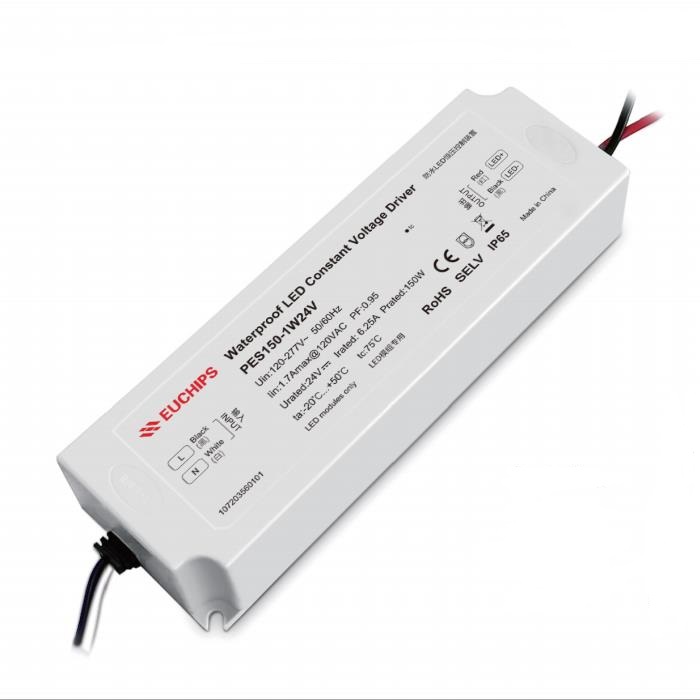

150W 24V 非調光LED恒壓驅動器PES150-1W24V
輸入電壓：120-277VAC
輸出電流：6.25A
輸出電壓：24VDC
輸出功率：150W
電壓精度：±5%
頻率：50/60Hz
效率(典型)：93%
產品型號：PES150-1W24V
- 產品詳細
- 需求訂購
- 規格書下載
- 認證下載
150W 24V 非調光LED恒壓驅動器——PES150-1W24V產品詳情
產品特點
● 足功率輸出
● 絕緣塑膠外殼設計
● 采用隔離式設計，安全可靠
● 具有過載、短路、過流等保護功能
● 防護等級達IP65
● 整機典型效率高達92%
●無頻閃
● 5年質保
技術參數
|
型號 |
PES150-1W24V |
|
|
輸入 |
效率 |
≥93%@230VAC, 滿載 |
|
電壓 |
120VAC-277VAC |
|
|
頻率 |
50/60Hz |
|
|
功率因數 |
≥0.95@230VAC, 滿載 |
|
|
電流 |
1.7Amax@120VAC |
|
|
浪涌電流 |
冷啟動，40A@230VAC滿載 100us |
|
|
THD |
<10%@230VAC, |
|
|
空載功耗 |
<0.5W |
|
|
輸出 |
電流/電壓/功率 |
6.25A/24VDC/150W |
|
通道 |
1 |
|
|
空載電壓 |
25.2VDC max |
|
|
紋波電壓 |
±3% |
|
|
輸出電壓范圍 |
±5% |
|
|
啟動延時 |
≤ 0.5 s, at230Vac (當燈光開始亮起) |
|
|
保護 |
過負載 |
降低電壓打嗝保護，排除故障輸出正常 |
|
短路 |
短路無輸出，排除故障輸出正常 |
|
|
過流 |
電壓下降，排除故障輸出正常 |
|
|
安全與電磁兼容 |
雷擊浪涌 |
L-N 2000VAC |
|
耐壓 |
I/P-O/P:3750Vac/1min/<5mA |
|
|
安全標準 |
IEC/EN62384, IEC/EN61347-1, IEC/EN61347-2-13, GB19510.1, GB19510.14 |
|
|
電磁兼容 |
EN61000-4-2, 3, 4, 5, 6, 8, 11; EN55015, EN61000-3-2; GB17626.3, 4, 5, 6, 8, 11; GB17743 GB17625.1, 2 |
|
|
絕緣阻抗 |
5M? |
|
|
其它 |
工作溫度 |
-20℃~50℃ |
|
儲存溫度、濕度 |
-40℃~85℃, 20-90%RH |
|
|
Tc |
75℃ |
|
|
材質 |
塑料外殼 |
|
|
防水等級 |
IP65 |
|
|
壽命 |
50,000h@tc:75℃ |
|
|
質保 |
5年 |
|
|
開關周期 |
>50,000次 |
|
|
包裝重量 |
凈重: 750g±5%/個; 20個/箱; 20kg±5%/箱; 外箱尺寸: 304*227*220mm(長*寬*高) |
|
|
產品尺寸 |
190*62*38mm(長*寬*高) |
|
注意事項
1、本產品請由具有專業資格的人員進行調試安裝。2、本產品不能防水，需避免日曬雨淋，如安裝在戶外，請用防水箱。
3、良好的散熱條件會延長產品的使用壽命，請把產品安裝在通風良好的環境。
4、請檢查使用的LED電源輸出電壓電流，是否符合產品要求。
5、使用的電線直徑大小必須能足夠負載連接的LED燈具，并確保接線牢固，以免電線過熱或接觸不良觸發事故。
6、通電調試前，應確保所有接線正確，以避免因接線錯誤而導致燈具損壞。
7、如果發生故障，請勿私自維修；如果有疑問，請聯系供應商。
-
