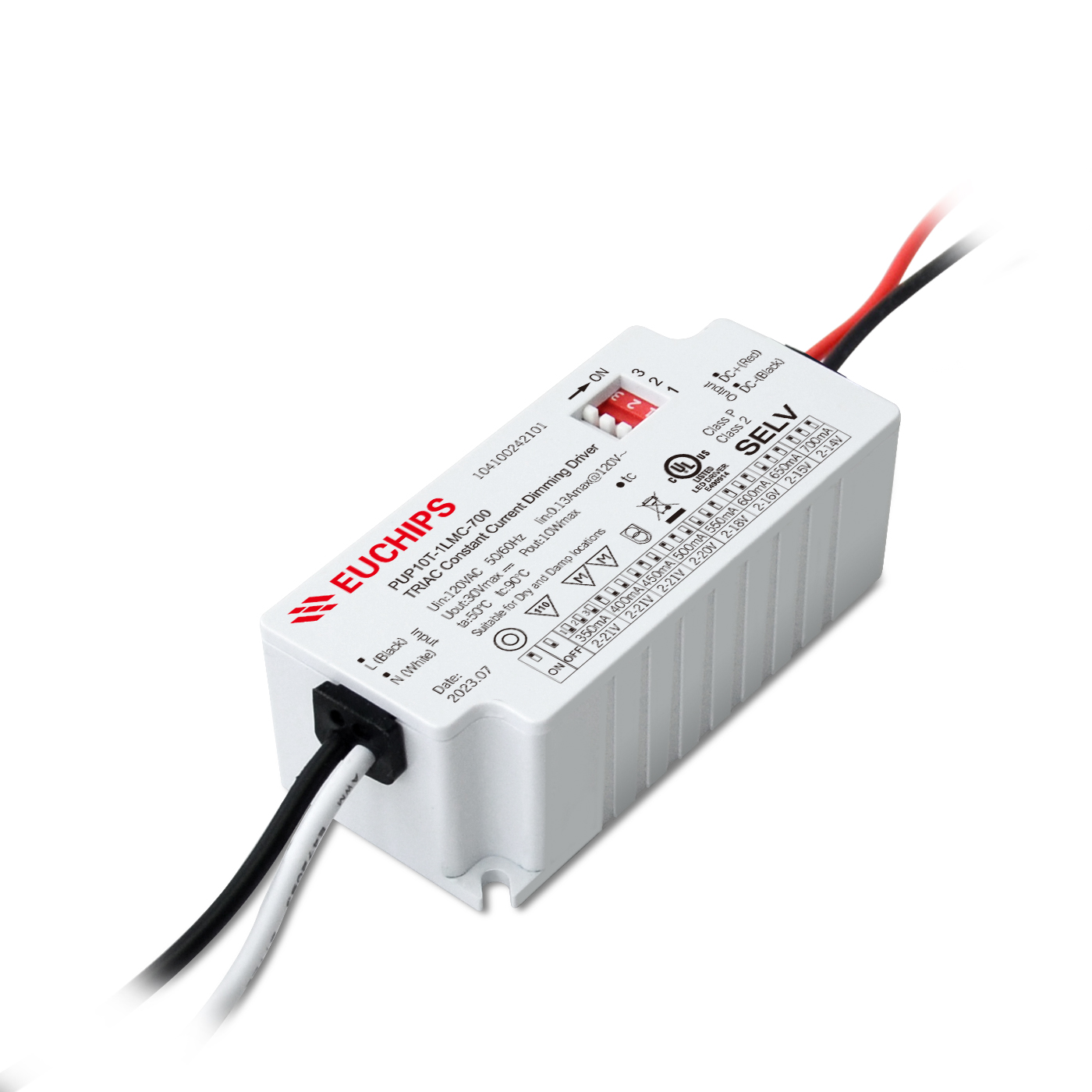

10W 350-700mA 可控硅美規LED調光電源PUP10T-1LMC-700
輸入電壓:120-277VAC
輸出電流:350-700mA
輸出電壓:2-21VDC
輸出功率:10W
調光方式:Triac
重量(g):96g
產品型號:PUP10T-1LMC-700
- 產品詳細
- 需求訂購
- 規格書下載
- 認證下載
可控硅調光電源PUP10T-1LMC-700-產品特性：
概述
PUP10T-1LMC-700是一款恒流輸出LED可控硅調光電源。這款可控硅恒流調光電源，可以提供350/400/450/500/550/600/650/700mA 8 檔電流的LED 驅動器輸出電流可以通過DIP 撥碼開關簡易設置，支持前沿切相和后沿切相調光器，調光曲線平滑。支持短路保護，過載保護，過壓保護。
產品特點
●單通道恒流輸出，多級電流可選
●支持前沿 (Triac) 和后沿(ELV)調光
●調光曲線平滑，無抖動
●Class 2電源, 全防護塑膠外殼
●短路保護，過載保護，過壓保護
●適用于LED室內燈具,比如筒燈，射燈，面板燈等
技術參數
|
型號 |
PUP10T-1LMC-700 |
|
|
輸入 |
功率 |
70%@120VAC, 滿載 |
| 電壓 |
120-277VAC |
|
| 頻率 |
50/60Hz |
|
| 功率因素 |
0.92@120VAC, 滿載 |
|
|
THD |
<20%@120VAC, 滿載 |
|
|
電流 |
0.13Amax@120VAC,滿載 |
|
| 浪涌電流 |
Cold start, 30A@120VAC |
|
|
輸出 |
電流/電壓/功率 |
350mA/2-21VDC/7.35W 400mA/2-21VDC/8.4W 450mA/2-21VDC/9.45W 500mA/2-20VDC/10W 550mA/2-18VDC/9.9W 600mA/2-16VDC/9.9W 650mA/2-15VDC/9.75W 700mA/2-14VDC/9.8W |
| 紋波電流 |
<3% |
|
| 通道 |
1 |
|
| 電流公差 |
±5% |
|
| 空載輸出電壓 |
50V Max |
|
| 啟動延時 |
<1s, at 120Vac |
|
|
保護 |
過壓保護 |
打嗝，移除故障后自恢復 |
| 短路保護 |
打嗝，移除故障后自恢復 |
|
| 過載保護 |
關斷輸出，移除故障后自恢復 |
|
|
安全&兼容 |
浪涌 |
L-N:0.5kV; |
| 耐受電壓 |
I/P-O/P: 3000VAC/1min/5mA |
|
| 安全標準 |
EN61347-2-13 |
|
| 電磁兼容 |
EN55015 |
|
|
EMC電磁抗擾度 |
EN61000-3-3 EN61000-4-3 EN61000-4-4 EN61000-4-5 |
|
|
功能 |
調光模式 |
TRIAC |
| 調光范圍 |
3%-100% |
|
|
Others |
工作溫度 |
-20°C~50°C |
| 存儲溫度，濕度 |
-40°C~85°C, 20-90%RH |
|
|
Tc |
90°C |
|
|
材質 |
PC |
|
|
IP 等級 |
IP20 |
|
|
壽命 |
50,000h@tc:85°C |
|
| 質保 |
5 years |
|
| 開關周期 |
>25,000 times |
|
| 包裝尺寸 |
N.W: 96g±5%/PCS; 100PCS/Carton; 10.1kg±5%/Carton; Carton Size: 398x210x208mm(L*W*H) |
|
|
尺寸 |
75*35*26.5mm(L*W*H) |
|
-
