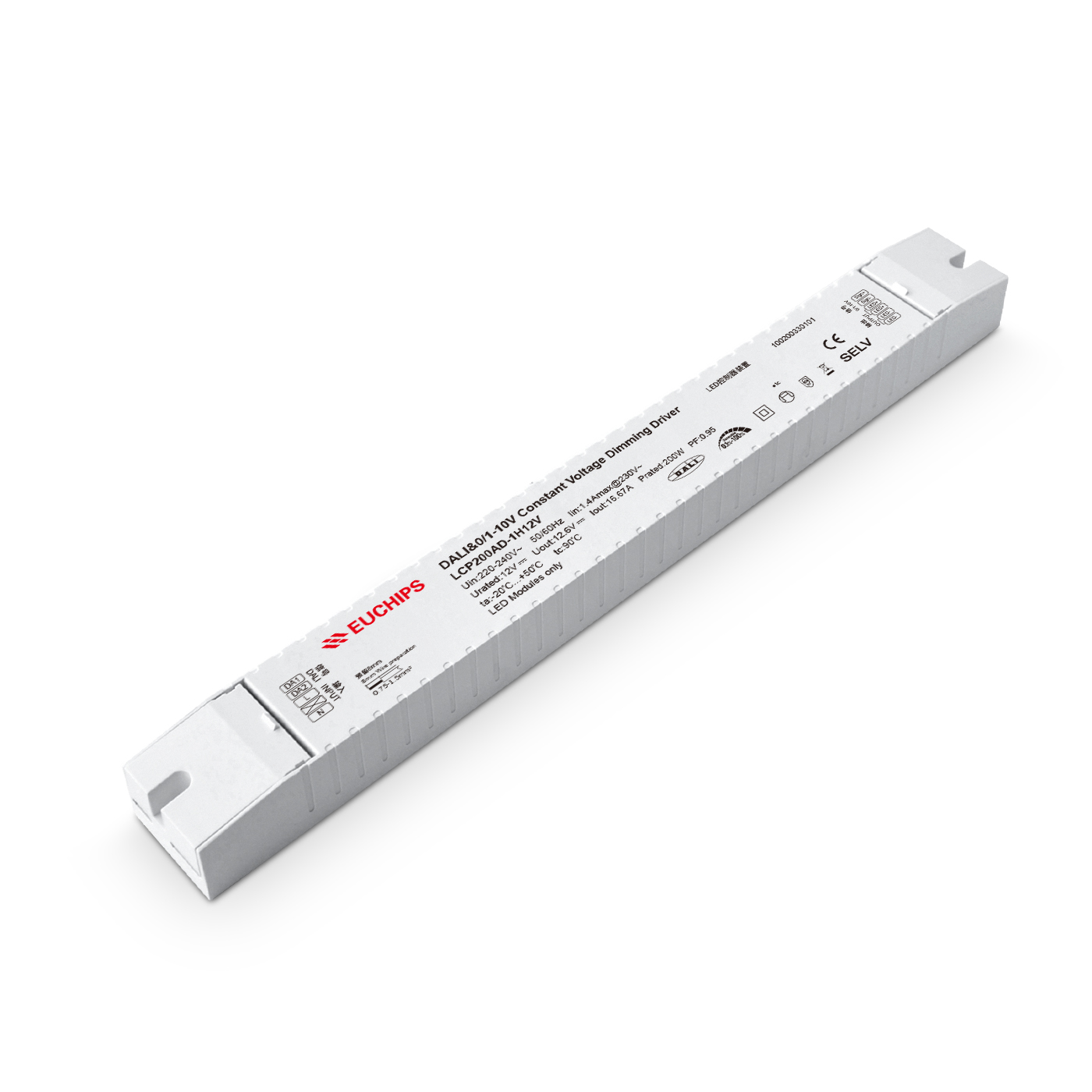

200W 12V DALI&1-10V恒壓調光電源LCP200AD-1H12V
輸出通道：1
輸出電壓：12VDC
輸出電流：16.67A
輸出功率：200W
輸入電壓：220VAC-240VAC
頻率：50/60Hz
效率：90%@230VAC,滿載
功率因數：＞0.95@230VAC,滿載
產品型號：LCP200AD-1H12V
- 產品詳細
- 需求訂購
- 規格書下載
- 認證下載
LCP200AD-1H12V DALI&1-10V恒壓調光電源產品詳情
產品特點
·單通道恒壓輸出，最大輸出電流16.67A
·遵循DALI協議標準 IEC62386，DALI2.0
·短路、過載、過流保護，V0級阻燃外殼
·防護等級IP20，適用于室內ⅠⅡⅢ類燈具
·調光范圍0.1%-100%調光，調光平滑無階梯感無頻閃
·壽命50,000小時，5年質保
·可定制調光曲線
·長條外形設計，便于安裝狹窄空間內
·內置PFC芯片，提高能源利用率，減少污染
·五合一調光：DALI2.0、Push DIM、0/1-10V、PWM信號、可調電阻
產品參數
|
產品型號 |
LCP200AD-1H12V |
|
|
輸入 |
輸入電壓 |
220VAC-240VAC |
|
頻率范圍 |
50/60Hz |
|
|
輸入電流 |
1.4Amax@230VAC |
|
|
功率因數 |
≥0.95@230VAC, 滿載 |
|
|
效率 |
≥90%@230VAC, 滿載 |
|
|
諧波THD |
≤10%@230VAC, 滿載 |
|
|
待機功耗 |
<1W |
|
|
空載功耗 |
<1W |
|
|
浪涌電流 |
冷啟動, 34.2A@230VAC 650us |
|
|
輸出 |
輸出電壓 |
12VDC |
|
輸出電壓精度 |
±5% |
|
|
輸出電流 |
16.67A Max. |
|
|
輸出電流精度 |
±5% |
|
|
輸出功率 |
200W Max. |
|
|
輸出功率范圍 |
0W~200W |
|
|
PstLM |
≤1 |
|
|
SVM |
≤0.4 |
|
|
調光頻率 |
20KHz |
|
|
線性調整率 |
±5% @滿載 |
|
|
負載調整率 |
±5% @滿載 |
|
|
啟動延時 |
0.75s, at230Vac(當燈光開始亮起) |
|
|
功能 |
調光方式 |
DALI2.0、Push DIM、0/1-10V、PWM信號、可調電阻 |
|
調光范圍 |
0.1%-100% 變暗直至關閉 |
|
|
調光曲線 |
對數 |
|
|
頻閃 |
無頻閃 |
|
|
保護 |
短路保護 |
短路無輸出，排除故障輸出正常 |
|
過流保護 |
降低電流打嗝保護，排除故障輸出正常 |
|
|
過載保護 |
降低電流打嗝保護，排除故障輸出正常 |
|
|
過壓保護 |
/ |
|
|
過溫保護 |
/ |
|
|
安規與 電磁兼容 |
雷擊浪涌 |
L-N:2KV |
|
耐壓標準 |
I/P-O/P: 3000VAC/1min/5mA I/P-(0/1-10V): 1500VAC/1min/5mA O/P-DALI&0-10V: 1500VAC/1min/5mA |
|
|
安全規范 |
CCC (中國) GB19510.1，GB19510.14 TUV (德國) EN61347-1，EN61347-2-13，EN62493 |
|
|
CB (CB成員國) IEC61347-1，IEC61347-2-13 CE (歐盟) EN61347-1，EN61347-2-13，EN62384 |
||
|
RCM (澳洲) AS 61347-1，AS 61347-2-13 ENEC (歐洲) EN61347-1，EN61347-2-13，EN62384 |
||
|
電磁兼容 |
CCC (中國) GB/T17743，GB17625.1 |
|
|
CE (歐盟) EN55015，EN61000-3-2，EN61000-3-3，EN61547 |
||
|
RCM (澳洲) EN55015，EN61000-3-2，EN61000-3-3，EN61547 |
||
|
EMC抗擾度 |
EN61000-4-2, 3, 4, 5, 6, 8, 11; EN61547 |
|
|
環境 |
工作溫度 |
-20℃~50℃ |
|
儲存溫度 |
-40℃~85℃ |
|
|
儲存??度 |
20-90%RH (無凝露) |
|
|
其他 |
RoHS |
遵守 2011/65/EU |
|
tc |
90℃ |
|
|
材質 |
PC |
|
|
防水等級 |
IP20 |
|
|
壽命 |
50,000小時@tc:90℃ |
|
|
質保 |
5年 |
|
|
開關周期 |
25,000次 |
|
|
裸機尺寸 |
360*40*32mm(長*寬*高) |
|
|
包裝尺寸(重量) |
凈重: 630g±5%/PCS; 25PCS/Carton; 16.75kg±5%/箱; 外箱尺寸: 370*234*179mm(長*寬*高) |
|
|
噪音 |
安靜環境下，30-50cm以外無噪音 |
|
|
備注 |
全部參數無特別說明，均在輸入電壓230VAC/50Hz和25℃的環境溫度下測得。 |
|
-
