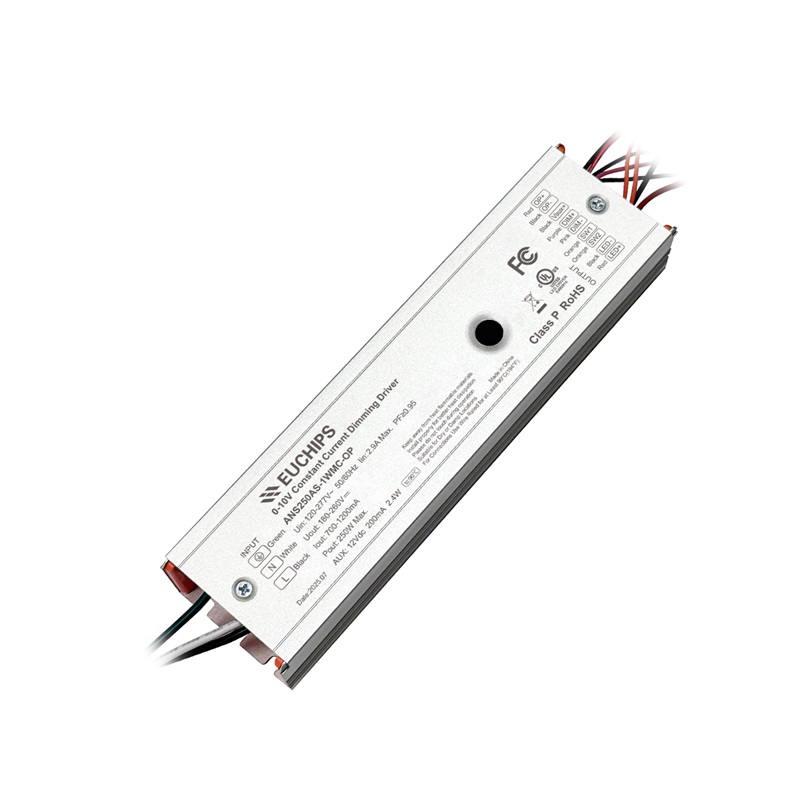

250W 700-1200mA 0-10V恒流調光電源ANS250AS-1WMC-OP
輸?電壓：108-260Vac
輸出功率：250W
輸出電壓：0.7-1.2A
型號：ANS250AS-1WMC-OP
- 產品(pin)詳細
- 需求(qiu)訂購(gou)
- 規格書下載
- 認證下(xia)載
產品特性
?輸?電壓范圍: 90-305Vac
?額定輸?電壓：120-277Vac
??持三合?調光：0-10V/PWM/電阻
?電位器調節輸出電流
?電源效率最? 96.5%
?輔助源輸入: 12VDC, 200mA
??持外接撥碼開關
??持外接光控開關
?保護功能: 輸??壓，輸出短路，過壓，過溫保護
?雷擊防護: 差模: 6kV, 共模: 6kV（ANSI/C82 .77-5-2017標準）
?5年有限保修
|
產品型號 |
輸?電壓(ya) 范(fan)圍 |
最?輸出 功率 |
輸出電壓 范圍 |
輸出電(dian)流 范圍 |
默認(ren) 出?電(dian)流 |
效率 |
功率因數 PF |
總諧波失(shi)真 THD |
|
ANS250AS-1W* |
90-305Vac |
250W |
180-260Vdc |
0.7-1.2A |
1.16A |
96.5% |
0.98 |
7% |
注：
[1].測(ce)試條件(jian)：277Vac輸(shu)?，100%負載(zai)，25℃環境溫度(du)條件(jian)下所(suo)測(ce)典型值。
[2].在(zai)推薦?作電壓(ya)范圍內能保證LED驅動的(de)性能，在(zai)輸出(chu)電壓(ya)范圍內需要(yao)配(pei)合整(zheng)燈(deng)測試LED驅動的(de)性能
*表(biao)示附加功能(neng)
|
型號列表 |
調(diao)光0-10V/PWM/Res |
輔助(zhu)源(yuan)12V/200mA |
撥碼調功率 |
光控開(kai)關 |
|
ANS250AS-1W |
√ |
√ |
|
|
|
ANS250AS-1WMC |
√ |
√ |
√ |
|
|
ANS250AS-1W-OP |
√ |
√ |
|
√ |
|
ANS250AS-1WMC-OP |
√ |
√ |
√ |
√ |
技術參數
|
型號 |
ANS250AS-1W* |
||||
|
參數 |
最?值 |
額定值 |
最(zui)?值 |
備注 |
|
|
輸(shu)? |
額定(ding)輸?電壓范圍 |
120Vac |
- |
277Vac |
參(can)考降額曲線 |
|
輸?電壓范圍 |
90Vac |
- |
305Vac |
參考降額曲線 |
|
|
輸?頻率(lv)范圍 |
47Hz |
50/60Hz |
63Hz |
|
|
|
最?輸?電流 |
- |
- |
2.9A |
120Vac ，100%負載 |
|
|
最?輸?功率 |
- |
- |
279W |
120Vac ，100%負載 |
|
|
漏(lou)電流 |
- |
- |
0.75MIU |
UL 8750; 277Vac/ 60Hz |
|
|
|
- |
- |
0.70mA |
IEC 60598-1; 240Vac/ 60Hz, |
|
|
輸(shu)?浪涌(yong)電流 |
- |
- |
55A |
120Vac ，冷機啟動 |
|
|
|
- |
- |
80A |
220Vac，冷機啟動 |
|
|
|
- |
- |
120A |
277Vac，冷機啟動 |
|
|
待機功(gong)耗 |
- |
- |
0.5W |
220Vac，輔助源不帶載 |
|
|
功(gong)率因數 |
0.95 |
0.98 |
- |
220Vac , 50-60Hz, 100%負(fu)載(zai) |
|
|
0.90 |
- |
- |
120-277Vac , 50-60Hz, 70%-100% 負(fu)載 |
||
|
總諧(xie)波失真 |
- |
7% |
10% |
220Vac , 50-60Hz, 100%負載(zai) |
|
|
- |
- |
20% |
120-277Vac , 50-60Hz, 70%-100% 負載 |
||
|
參數 |
最?值 |
額定值 |
最?值 |
備注 |
|
|
輸出 |
輸出(chu)電(dian)壓范圍 |
180V |
- |
260V |
|
|
空載(zai)電壓 |
- |
- |
310V |
|
|
|
輸出電流范圍(wei) |
0.70A |
- |
1.2A |
電位器調節輸出(chu)電流; |
|
|
效(xiao)率@120Vac |
92.5% |
94.0% |
- |
100%負載，輸出(chu)電流0.96A |
|
|
效(xiao)率@220Vac |
94.5% |
96.0% |
- |
100%負載，輸出電流0.96A |
|
|
效率(lv)@277Vac |
95.0% |
96.5% |
- |
100%負(fu)載(zai)，輸出(chu)電(dian)流0.96A |
|
|
輸出電流精(jing)度 |
-5% |
- |
+5% |
100%負(fu)載(zai) |
|
|
輸出紋波電流(PK-AV) |
- |
5% |
10% |
100%負載, 20 MHz BW |
|
|
啟動過(guo)沖電流 |
- |
- |
10% |
100%負載 |
|
|
開(kai)機(ji)啟(qi)動時間 |
- |
- |
1.0s |
120~277Vac，100% 負載 |
|
|
線性調整率(lv) |
-5% |
- |
+5% |
100%負(fu)載 |
|
|
負載調整率 |
-5% |
- |
+5% |
|
|
|
12V輔助輸出(chu)電壓 |
10.8V |
12V |
13.2V |
|
|
|
12V輔助輸出電流 |
- |
- |
200mA |
參考(kao)地(di)為”DIM-“ |
|
|
參數 |
最?值 |
額(e)定值 |
最?值 |
備注 |
|
|
0-10V 調光 |
調光線上(shang)電壓 |
0V |
- |
12V |
DIM+/DIM-不能反(fan)接(jie) |
|
調光(guang)線輸出電流 |
90uA |
110uA |
120uA |
|
|
|
調光范圍 |
10%Ioset |
- |
100%Ioset |
Ioset<0.96A, 調光最?值=0.096A |
|
|
推(tui)薦調(diao)光輸? |
0V |
- |
10V |
|
|
|
關斷電(dian)壓(ya) |
0.7V |
0.8V |
0.9V |
有余暉 (標準品)；?余暉(選配) |
|
|
開(kai)啟電壓(ya) |
0.9V |
1.0V |
1.1V |
|
|
|
PWM 調光 |
PWM ?電平 |
9.8V |
- |
10.2V |
|
|
PWM 低電平(ping) |
0V |
- |
0.3V |
|
|
|
PWM頻率(lv)范圍 |
1KHz |
- |
2KHz |
|
|
|
PWM占空? |
0% |
- |
100% |
|
|
|
電阻調光(guang) |
外(wai)接電阻器 |
0Kohm |
- |
100Kohm |
|
|
調光范圍 |
10%Ioset |
- |
100%Ioset |
|
|
|
規格概述 |
安規殼溫(Tc) |
-40℃ |
25℃ |
+90℃ |
|
|
儲存溫(wen)度(du)(Ta) |
-40℃ |
25℃ |
+90℃ |
|
|
|
?作濕度 |
10%RH |
- |
90%RH |
|
|
|
儲存濕(shi)度(du) |
5%RH |
- |
95%RH |
|
|
|
海(hai)拔(ba)?度(du) |
-65m |
- |
4000m |
|
|
|
溫度系數 |
-0.06%/℃ |
- |
+0.06%/℃ |
殼(ke)溫(wen)：0℃～90℃ |
|
|
輸??壓(ya)保護 |
- |
75Vac |
90Vac |
?恢復,?壓關輸??,?于恢復電壓,重啟輸?? |
|
|
過溫保護 |
90℃ |
95℃ |
100℃ |
降電流模(mo)式(shi),過溫解除時,電流?動恢復 |
|
|
短路保護 |
- |
- |
- |
?恢復.短路?損傷,短路解除時,可?動恢復 |
|
|
壽(shou)命時間(Tc≤90℃) |
≥50,000 ?時 |
220Vac輸?,100%負載(zai),請(qing)參考壽命vs.殼溫曲(qu)線 |
|||
|
平均?故障(zhang)時間MTBF |
200, 000 ?時 |
220Vac輸?,80%負載, 環溫25 ° (MIL-HDBK-217F) |
|||
|
質保 |
5年(nian) |
殼溫(wen)≤90℃ |
|||
|
凈重 |
620g |
|
|||
|
尺? |
198mm*52.5mm*33.5mm |
Lx Wx H |
|||
|
安全規范 |
標準 |
認(ren)證狀況 |
備注 |
|
UL/cUL |
UL8750, CSA C22.2 No.250.13 |
√ |
|
|
CB |
IEC61347-1, IEC61347-2-13 |
|
|
|
CE |
EN 61347-1, EN 61347-2-13, EN62493 |
|
|
|
ENEC |
EN 61347-1, EN 61347-2-13, EN IEC 62384 |
|
|
|
CCC |
GB/T 19510.213, GB/T 19510.1 |
|
|
|
SAA |
AS/NZS 61347.1, AS/NZS61347.2.13 |
|
|
|
BIS |
lS15885:2012 Part 2 Sec 13 |
|
|
|
電磁(ci)兼容 |
標準 |
認證狀況 |
備(bei)注 |
|
FCC |
FCC Part15: Subpart A ANSI 63.4:2014 |
√ |
|
|
CE |
EN 55015, EN 61000-3-2, EN 61000-3-3, EN 61547 |
|
|
|
CE |
EN61000-4-2,3,4,5,6,11 |
|
|
|
Surge |
ANSI/C82 .77-5-2017 |
|
Criterion B |
|
Ring Wave |
ANSI/C82 .77-5-2017 |
|
Criterion B |
|
安規測試(shi)項? |
技術指(zhi)標 |
備(bei)注 |
|
|
絕緣要(yao)求 |
UL絕緣要求 |
CE/ENEC 絕緣要求 |
|
|
輸?對地/外殼 |
2U+1000Vac |
/ |
基本絕緣 |
|
輸?對調光端(duan) |
2U+1000Vac |
/ |
加(jia)強絕(jue)緣(yuan) |
|
調光對地/外殼 |
500Vac |
/ |
基本(ben)絕緣 |
|
絕(jue)緣阻抗 |
≥10MΩ |
輸?對調光端，測(ce)試電壓：500Vdc |
|
|
接地阻抗 |
≤0. 1Ω |
25A/1分(fen)鐘 |
|
-
-
