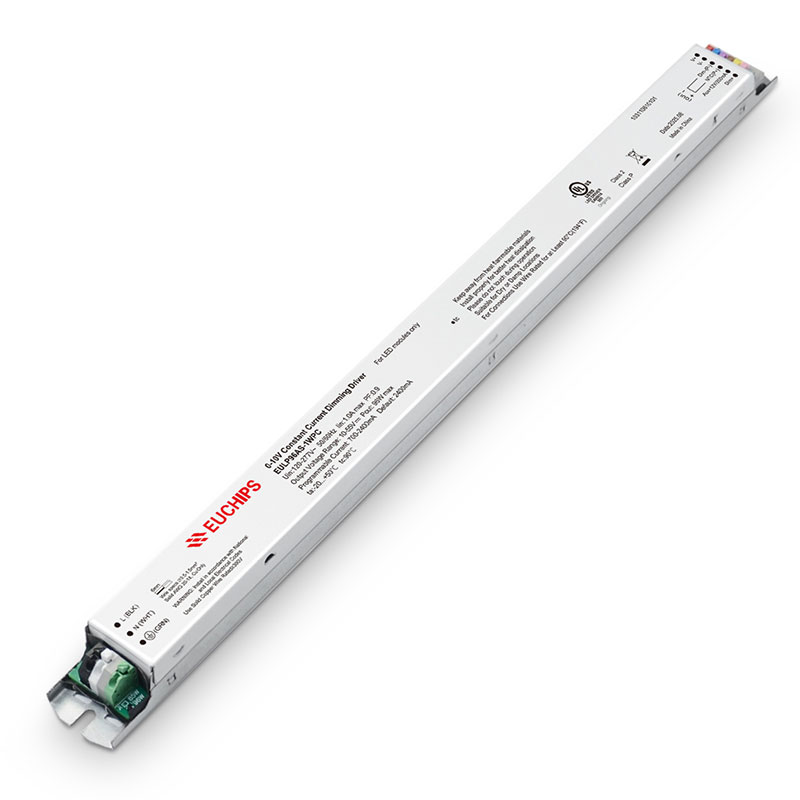

96W 0-10V恒流調光電源EULP96AS-1WPC
輸入電壓：120-277VAC
輸出電壓：10-55V
輸出電流：700-2400mA
輸出功率：96W
型號：EULP96AS-1WPC
- 產品詳細(xi)
- 需求訂購
- 規格書下載
- 認證下載
產品特性
?支持三合一調光（0/1-10V有源信號，可調電阻，PWM信號）
?寬電壓輸入: 120VAC ~ 277VAC
?信號懸空時, 滿載輸出, 可作為電源使用
?短路保護, 過載保護, 過壓保護
?輔助電源: 12VDC,200mA max.
?50,000小時壽命@tc85℃, 5年質保
編程特性
?驅動電流 (10mA調節)
?調光曲線 (線性、對數可調)
?調暗至關閉電壓 (0.7V, 1.0V, 1.2V, or N/A)
?熱折返溫度 (100±10℃)
技術參數
|
產品型號 |
EULP96AS-1WPC |
|
|
輸入 |
效(xiao)率 |
≥87%@120VAC,滿載 |
|
額定(ding)電壓范圍(wei) |
120-277VAC |
|
|
頻(pin)率(Hz) |
50/60Hz |
|
|
電流(典型值) |
0.8A@120VAC 0.38A@277VAC |
|
|
PF |
≥0.90@120VAC, ≥0.90@277VAC, |
|
|
THD |
≤10%@120VAC, ≤20%@277VAC |
|
|
浪涌電流 |
冷啟動(dong), 54.20A@120VAC 39.2us, 94.4A@277VAC 37us |
|
|
待機功耗 |
<2.5W |
|
|
空載功耗(hao) |
<2.5W |
|
|
啟動延時 |
0.5s@120VAC, (當光(guang)線開(kai)始(shi)亮起) |
|
|
輸(shu)出 |
輸(shu)出電流 |
700-2400mA(默認(ren)電流:2400mA) |
|
電(dian)流精度 |
±5% |
|
|
輸出(chu)電(dian)壓(ya)范(fan)圍(wei) |
10-55VDC±5% |
|
|
輸出功(gong)率(lv) |
96W max |
|
|
輸出通道 |
1 |
|
|
過功率限(xian)制 |
≥110% |
|
|
紋(wen)波系數 |
≤300mV |
|
|
頻率 |
20KHz PWM |
|
|
功能(neng) |
調光(guang)方式(shi) |
0-10V |
|
調光范圍 |
1%-100% |
|
|
調(diao)光曲線 |
線性/對數可調 |
|
|
頻(pin)閃 |
無頻閃(shan) |
|
|
保護 |
短路 |
關閉(bi)輸出, 排除(chu)故障后自恢復 |
|
過載 |
降低(di)電流打嗝保護, 排除故障后自恢復 |
|
|
過壓 |
關閉輸出, 排除故障后自恢復(fu) |
|
|
過(guo)溫 |
降低電流打嗝保護(hu), 排除(chu)故障后(hou)自恢復 |
|
|
安(an)規與 電(dian)磁(ci)兼(jian)容 |
雷(lei)擊(ji)浪(lang)涌 |
L-N: 4kV L-N-PG: 6kV |
|
耐壓 |
I/P-O/P:2000Vac/1min/<5mA I/P-PG:1500Vac/1min/<5mA 0/P-PG:500Vac/1min/<5mA |
|
|
安全標準 |
UL8750, CSA-C22.2 No.250.13, US LED Driver Class 2, UL Class P |
|
|
EMI |
FCC 47CFR Part 15 CLassA |
|
|
絕緣阻抗 |
5MΩ |
|
|
其他 |
工作溫度 |
（-20~+50）°C [-4°F~122°F] |
|
儲存溫度、??度 |
（-40~+90）°C [-40°F~194°F] , 20%-90%RH |
|
|
tc |
90℃(194℉) |
|
|
材質 |
金屬 |
|
|
防(fang)水等級 |
IP20 |
|
|
壽命 |
50,000h@tc85℃ (185℉) |
|
|
質保 |
5年 |
|
|
開(kai)關周期(qi) |
>25,000 次 |
|
|
包裝尺(chi)寸(重量(liang)) |
|
|
|
尺寸 |
424×30×26mm (16.69×1.18×1.02 Inch) (L*W*H) |
-
