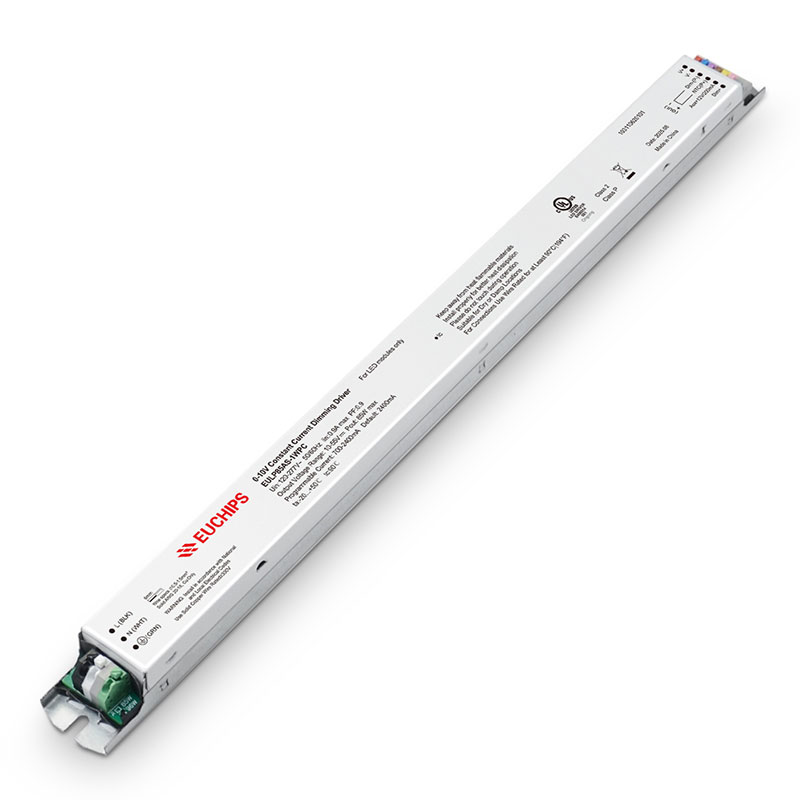

85W 700-2400mA 恒流1-10V調光電源EULP85AS-1WPC
輸出電流：700-2400mA
輸出電壓：10-55VDC
輸出功率：60W
電流精度：±5%
輸入電壓：120-277VAC
產品型號：EULP85AS-1WPC
- 產品詳細
- 需求訂購
- 規格書下(xia)載(zai)
- 認證下載
產品特性
? 支持三合一調光（0/1-10V有源信號，可調電阻，PWM信號）
? 寬電壓輸入: 120VAC ~ 277VAC
? 信號懸空時, 滿載輸出, 可作為電源使用
? 短路保護, 過載保護, 過壓保護
? 輔助電源: 12VDC,200mA max.
? 50,000小時壽命@tc85℃, 5年質保
編程特性
? 驅動電流 (10mA調節)
? 調光曲線 (線性、對數可調)
? 調暗至關閉電壓 (0.7V, 1.0V, 1.2V, or N/A)
? 熱折返(fan)溫(wen)度 (100±10℃)
技術參數
|
產(chan)品型號 |
EULP85AS-1WPC |
|
|
輸(shu)入 |
效率 |
≥87%@120VAC,滿載 |
|
額定電壓(ya)范圍 |
120-277VAC |
|
|
頻(pin)率(Hz) |
50/60Hz |
|
|
電流(典型值) |
0.80A@120VAC 0.38A@277VAC |
|
|
PF |
≥0.90@120VAC, ≥0.90@277VAC, 滿載(zai) |
|
|
THD |
≤10%@120VAC, ≤20%@277VAC |
|
|
浪涌電流(liu) |
冷(leng)啟動(dong),54.2A@120VAC 39.2us, 94.4A@277VAC 37us |
|
|
待(dai)機(ji)功耗(hao) |
<2.5W |
|
|
空載功耗 |
<2.5W |
|
|
啟動延(yan)時 |
0.5s@120VAC, (當光(guang)線開始(shi)亮起) |
|
|
輸出 |
輸出(chu)電流 |
700-2400mA(默認(ren)電(dian)流(liu):2400mA) |
|
電(dian)流精度 |
±5% |
|
|
電壓范圍 |
10-55VDC |
|
|
輸出功(gong)率 |
85W max |
|
|
輸(shu)出通道 |
1 |
|
|
過功(gong)率限制 |
≥110% |
|
|
紋波系數 |
≤300mV |
|
|
頻率 |
20KHz PWM |
|
|
功能 |
調光方(fang)式 |
0-10V |
|
調(diao)光范(fan)圍(wei) |
1%-100% |
|
|
調(diao)光(guang)曲線 |
線性/對數可調 |
|
|
頻閃(shan) |
無頻閃 |
|
|
保護 |
短(duan)路(lu) |
關閉輸出, 排除故障(zhang)后自恢復 |
|
過載 |
降低電(dian)流打嗝保護(hu), 排除故障后自(zi)恢復 |
|
|
過壓 |
關(guan)閉輸出(chu), 排(pai)除故障后(hou)自恢復 |
|
|
過溫 |
降低電流打嗝保(bao)護, 排除故障后自(zi)恢復 |
|
|
安規與(yu) 電磁(ci)兼(jian)容(rong) |
雷(lei)擊浪涌 |
L-N: 4.0kV L-N-PG: 6kV |
|
耐壓 |
I/P-O/P:2000Vac/1min/<5mA I/P-PG:1500Vac/1min/<5mA 0/P-PG:500Vac/1min/<5mA |
|
|
安全(quan)標準 |
UL8750, CSA-C22.2 No.250.13, US LED Driver Class 2, UL Class P |
|
|
EMI |
FCC 47CFR Part 15 CLassA |
|
|
絕緣阻抗 |
10MΩ |
|
|
其他 |
工(gong)作溫(wen)度 |
（-40~+50）°C [-40°F~122°F] |
|
儲(chu)存溫度(du)、??度 |
（-40~+90）°C [-40°F~194°F] ，20%-90%RH |
|
|
tc |
90℃(194℉) |
|
|
材質 |
金屬 |
|
|
防水等級 |
IP20 |
|
|
壽(shou)命 |
50,000h@tc85℃ (185℉) |
|
|
質保 |
5年 |
|
|
開關周期 |
>25,000 次 |
|
|
包裝(zhuang)尺寸(重(zhong)量) |
凈重: 377g |
|
|
尺(chi)寸 |
424×30×26mm (16.69×1.18×1.02 Inch) (L*W*H) |
-
-
