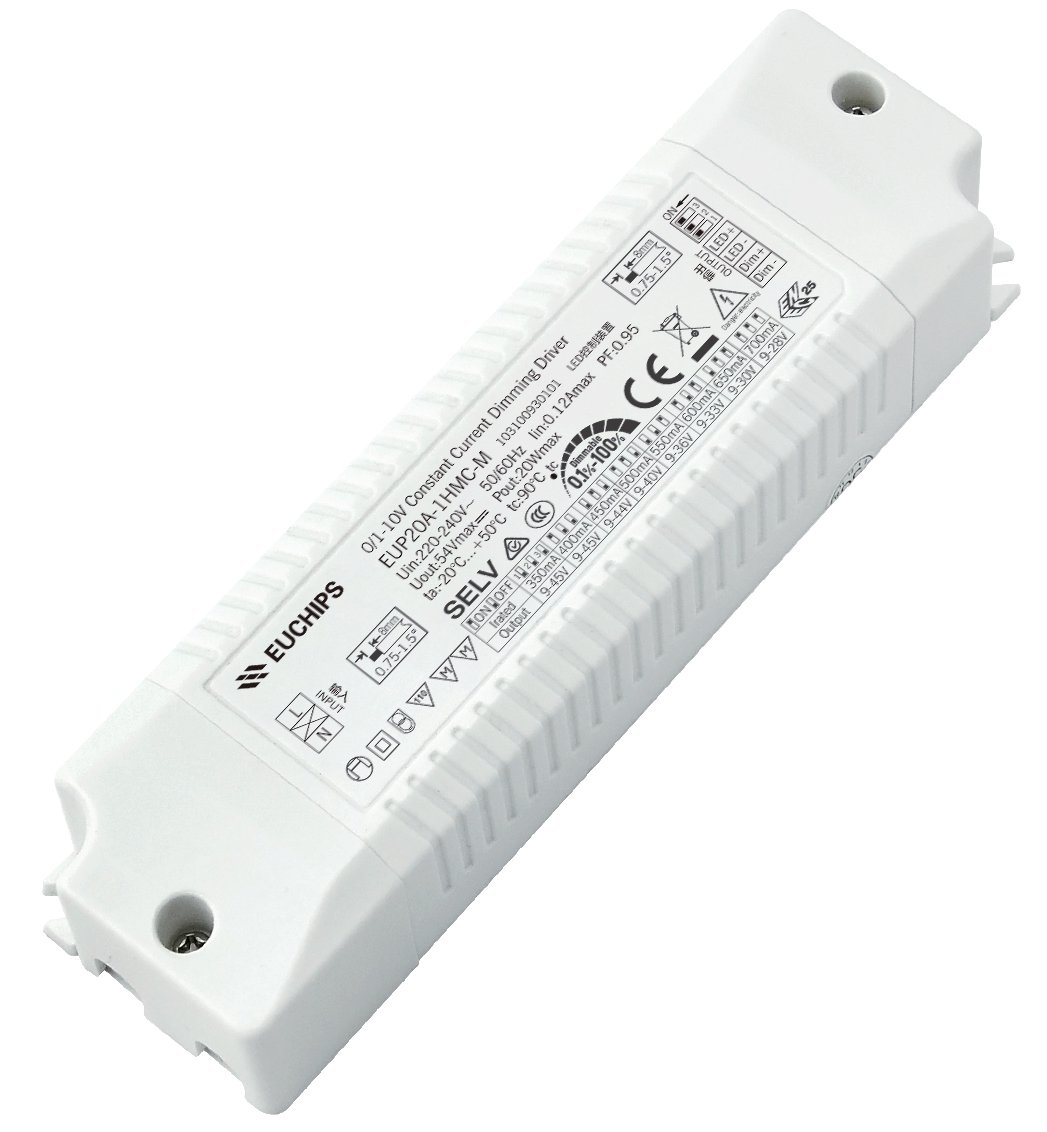

20W 350mA-700mA 0-10V調光電源 EUP20A-1HMC-M
輸入電壓：220-240VAC
輸出電流：350-700mA
輸出功率：20W
輸出(chu)電(dian)壓：9-45V
- 產品詳(xiang)細
- 需求訂購
- 規格書下載
- 認證下載
概述
EUP20A-1HMC-M是一款恒流輸出模式LED驅動器。輸出和調光電路完全符合新 規定，隔離，確保用戶和燈具系統在安裝過程中使用。
產品特點
?單通道輸出，輸出電流電平可通過DIP S.W.選擇。
?支持0/1-10V調光功能
?調光范圍：0.1-100%, 調光效果平滑，無閃爍
?保護：短路、過載
?適用于室內LED照明應用，如筒燈、聚光燈、面板燈等
技術參數
|
產品型號(hao) |
EUP20A-1HMC-M |
|
|
輸入 |
效率(lv) |
86%@230VAC,滿載 |
|
|
電壓 |
220VAC-240VAC |
|
|
頻率 |
50/60HZ |
|
|
功率因數 |
0.95@230VAC,滿載 |
|
|
THD |
<15%@230VAC |
|
|
電(dian)流(liu) |
0.12Amax@230VAC |
|
|
待機功耗 |
<0.5W |
|
|
浪涌電流 |
Cold start, 60A@230VAC |
|
輸(shu)出 |
電(dian)(dian)流/電(dian)(dian)壓/功率 |
350mA/9-45V/15.75W 450mA/9-44V/19.8W 550mA/9-36V/19.8W 650mA/9-30V/19.5W 400mA/9-45V/18W 500mA/9-40V/20W 600mA/9-33V/19.8W 700mA/9-28V/19.6W |
|
|
低頻紋(wen)波電流（＜120Hz） |
<3% |
|
|
通道 |
1 |
|
|
電流精度 |
±5% |
|
|
電(dian)壓范圍 |
9-45V |
|
|
啟動延(yan)時 |
<1s, at 230Vac |
|
功能(neng) |
調光方式 |
0/1-10V DIM/PWM/Rx |
|
|
調(diao)光范圍 |
0.1%-100%可(ke)調滅 |
|
保(bao)護(hu) |
短(duan)路 |
關閉輸出，故障排除后自動恢(hui)復 |
|
|
過載(zai) |
當超過輸(shu)出電壓(ya)時，輸(shu)出電流(liu)減小，負載減小時自(zi)動恢復。 |
|
安全 與 電(dian)磁 兼容 |
浪涌(yong) |
L-N:1KV |
|
|
耐受電(dian)壓 |
I/P-O/P: 3750VAC/1min/10mA; I/P-E: 1875VAC/1min/10mA |
|
|
|
|
|
|
安全標(biao)準 |
EN61347-1, EN61347-2-13 |
|
|
電磁兼容 |
EN55015, EN61000-3-2, EN61000-3-3, EN6154 |
|
|
EMC電磁抗擾度 |
EN61000-4-2,3,4,5,6,8,11; EN61547 |
|
其它 |
工作溫度 |
-20°C~+50°C, 20-50%RH |
|
|
儲存(cun)溫度 |
-40°C~85°C, 5-70%RH |
|
|
Tc |
90°C |
|
|
材質 |
PC |
|
|
防(fang)水等級 |
IP20 |
|
|
壽命(ming) |
50,000小時(shi) @tc:80°C |
|
|
質保(bao)期 |
5年(nian) |
|
|
開關機次(ci)數 |
>25,000 次 |
|
|
裝箱尺寸 |
凈重:--g±5%/個;--個/箱;--kg±5%/箱(xiang);外箱(xiang)尺寸:--毫米（長(chang)*寬*高） |
|
|
產品(pin)尺寸(cun) |
150*43*29毫米(mi)（長*寬*高） |
-
