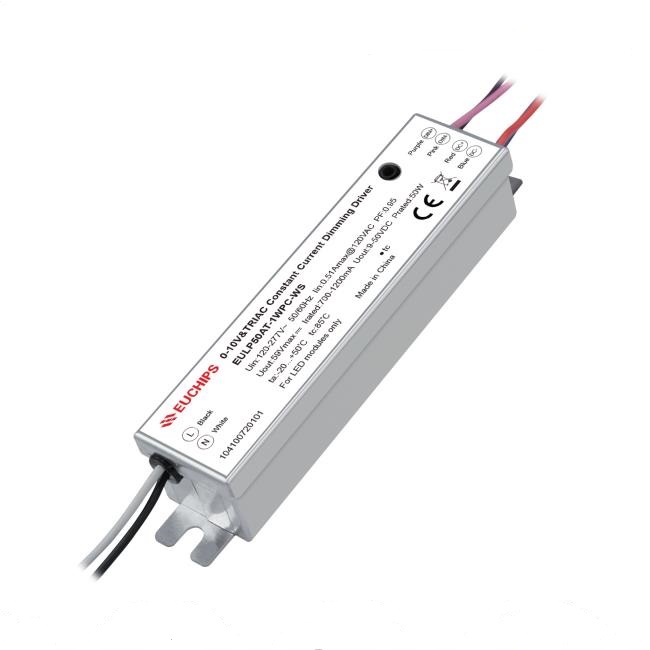

50W 700-1200mA 0-10V&可控硅恒流調光電源EULP50AT-1WPC-WS
輸出通道：1
輸出電流：700-1200mA
輸出功率：50W
輸入電壓：120-277VAC
頻率：50/60Hz
效率：87%
功率因數：＞0.98
產品型號：EULP50AT-1WPC-WSC
- 產品詳細
- 需求訂購
- 規格書下(xia)載
- 認證下載
概述
EULP50AT-1WPC-WS是一款可以用于室內的恒壓輸出LED調光驅動器。這款驅動器支持前沿切相和后沿切相調光器，0-10V有源信號，實現平滑調光的效果。
產品特點
●單通道輸出，輸出電流可通過軟件選擇
●支持TRIAC（前沿）/ELV（后沿）和0?10V調光
●僅在120 Vac下進行TRIAC和ELV調光
● Class 2 電源
●保護：過載、過壓、短路保護
●適用于室內LED照明應用
技術參數
|
產品型號 |
EULP50AT-1WPC-WS |
|
|
輸(shu)入 |
效率(典型) |
>87%@120VAC, >87%@277VAC, 滿載(zai) |
|
頻(pin)率 |
50-60Hz |
|
|
電壓 |
120VAC-277VAC |
|
|
功(gong)率因數(shu) (典型(xing) ) |
0.98@120VAC, 0.9@277VAC,滿(man)載
|
|
|
THD(滿載(zai)) |
10%@120VAC, 15%@277VAC,滿載 |
|
|
電(dian)流 |
0.51Amax@120VAC, 0.25A@277VAC |
|
|
浪涌電流 |
冷(leng)啟動, 20A@120VAC 100us, 40A@277VAC 100us |
|
|
待(dai)機(ji)功耗(hao) |
<2W |
|
|
空載功(gong)耗 |
<2W |
|
|
輸出 |
電流 |
700-1200mA |
|
電壓 |
9-50V *(可控硅調光20V以上調光效果更佳) |
|
|
功率 |
50W *(可(ke)控硅調光帶載20W以上調光(guang)效果更佳) |
|
|
通道 |
1 |
|
|
空載(zai)輸出(chu)電壓 |
59V Max |
|
|
電流精度 |
±5% (*700mA ±7%) |
|
|
低頻紋電流(<120Hz) |
<3%
|
|
|
保護(hu) |
過載(zai)保(bao)護(hu) |
降電流保(bao)護，排(pai)除故障后恢(hui)復正常 |
|
過壓保(bao)護 |
降電流(liu)保護，排除故障后(hou)恢復正常 |
|
|
短路(lu)保(bao)護 |
無輸出(chu), 移除故障后自恢復 |
|
|
安(an)全與 電磁兼容 |
浪(lang)涌
|
L-N:2.5KV (ANSI/IEEE C62.41.1-2002 & c62.41.2-2002 A類, 2.5 kV振鈴(ling)波 ) |
|
耐(nai)受(shou)電壓 |
I/P-O/P: 2000Vac/1min/<5mA, I/P-PG:1500Vac/1min/<5mA, O/P-PG: 500Vac/1min/<5mA, O/P-DIM( Signal port ):500Vac/1min/<5mA |
|
|
安全標準 |
UL8750/UL1310/CSA25013,CSA class P |
|
|
電(dian)磁兼容 |
EN55015,EN61000-3-2 Class C,IEC61000-3-3 |
|
|
EMC電磁抗擾度 |
FCC class B(120V)/class A(277V) |
|
|
功能 |
調(diao)光模式 |
0-10V, TRIAC/ELV(@120VAC 60Hz) |
|
調光范圍 |
1%-100% |
|
|
調光曲線 |
0-10V: (線性(xing)) TRIAC/ELV: (線(xian)性) |
|
|
頻閃 |
Flicker free |
|
|
其它 |
防水等級 |
IP20 |
|
工作環境溫度 |
(-20~+50) ℃ [-4°F~122°F] |
|
|
相對(dui)濕度 |
20~90% RH |
|
|
tc |
85 ℃ [ 185°F ] |
|
|
壽命(ming) |
50,000h@tc:85℃[ 185°F ] |
|
|
質保 |
5年 |
|
|
開關機(ji)次數 |
>25,000 次 |
|
|
材料(liao) |
金屬 |
|
|
產品尺寸(cun) |
123.5*28*25mm (4.86*1.1*0.98 英寸)(長*寬*高) |
|
|
包裝信息 |
凈重: 150g(0.33 lb)±5%/個; 75個(ge)/箱; 11.75kg(25.90Ib)±5%/箱(xiang); 外箱尺(chi)寸:405x197x174mm(15.94*7.76*6.85 Inch)(L*W*H) |
|
-
