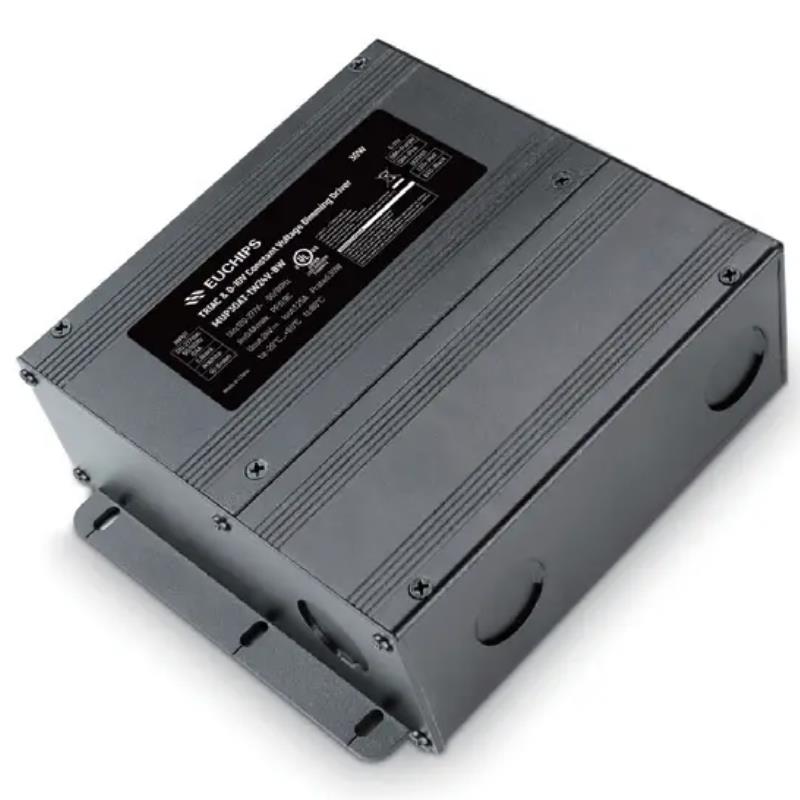

30W 24VDC 0-10V恒壓美規LED調光電源MUP30AT-1W24V-BW
輸入電壓:120-277VAC
輸出電流:1.25A
輸出電壓:24VDC
輸出功率:30W
型號:MUP30AT-1W24V-BW
- 產品詳細
- 需求訂購
- 規格書下載
- 認證下載
產品特點
●單通道恒壓輸出，最大輸出電流為1.25A
●寬電壓輸入108-305VAC
●支持0/1-10v，電阻器PWM，Triac/ELV調光
●調光曲線平滑，無閃爍
●可控硅（前后沿）僅在120Vac下進行調光
●信號懸空時，滿載輸出，可作為電源使用
●短路保護，過載保護，過流保護
●Class2輸出
●符合UL8750 & UL1310安全標準
●適合干燥，潮濕和濕潤的場所
技術參數
|
型號(hao) |
MUP30AT-1W24V-BW |
|
|
輸入 |
效率 |
≥76%@230VAC, ≥81%@277VAC, 滿載 |
|
電壓 |
120VAC-277VAC |
|
|
頻率 |
50/60Hz |
|
|
電流 |
0.40Amax @120VAC, 0.25Amax@230VAC, 0.20Amax@277VAC |
|
|
功(gong)率(lv)因(yin)數(shu) |
≥0.95@120VAC, ≥0.9@277VAC,滿載 |
|
|
THD |
<10%@120VAC, <15%@277VAC, 滿(man)載 |
|
|
浪涌電流 |
冷啟(qi)動,5A@120VAC 590us 12A@277VAC 600us |
|
|
待機功耗 |
<2.5W@120VAC |
|
|
空(kong)載功耗 |
<2.5W@120VAC |
|
|
啟動延時 |
<0.75s, @120Vac (當光線(xian)開始亮起) |
|
|
輸出(chu) |
電流(liu) |
1.25A |
|
電壓 |
24VDC |
|
|
電壓范(fan)圍 |
24VDC ±5% |
|
|
功率(lv) |
30W |
|
|
通道 |
1 |
|
|
PWM頻率 |
20K Hz |
|
|
功能 |
調(diao)光方(fang)式 |
0-10V, 電位(wei)器(qi)，PWM，可控硅前(qian)沿(yan)/后沿 (@120VAC 60Hz) |
|
調光范圍 |
1%-100% (0-10V) 1%-100% (前(qian)沿/后沿) |
|
|
調(diao)光曲線 |
對數（適用0-10V & Triac/ELV） |
|
|
頻閃 |
無頻閃 |
|
|
保護 |
短路 |
打嗝保護(hu)，排除故(gu)障后自恢復 |
|
過(guo)載 |
打嗝保護，排除故障后自恢復 |
|
|
過流 |
打嗝保護，排除故障后(hou)自恢復 |
|
|
安電規(gui)磁兼(jian)容(rong) |
浪涌 |
L-N 2.5KV L-N-PG 2.5KV |
|
耐壓(ya)
|
輸入(ru)對輸出2000Vac/1min/<5mA 輸入對地1500Vac/1min/<5mA 輸出對地500Vac/1min/<5mA 輸出對信號( 信號端):500Vac/1min/<5mA |
|
|
安全(quan)標準 |
UL8750 UL1310 CSA25013.CSA Class P |
|
|
電磁兼(jian)容 |
FCC PART15B |
|
|
EMC抗擾度 |
IEC 61000-4-2-3-4-5-6-8-11
|
|
|
絕(jue)緣阻抗 |
5MΩ |
|
|
其它 |
工作溫(wen)度 |
-20℃~+60℃ (-4°F-140°F) |
|
儲存(cun)溫(wen)度(du)、濕度(du) |
-40℃~85℃, 20-90%RH (-40°F-185°F) |
|
|
tc |
80℃ [ 176°F ] |
|
|
材質 |
金屬 |
|
|
防(fang)水(shui)等級(ji) |
IP65 |
|
|
壽命 |
50,000小時@tc:80℃ (176°F) |
|
|
質保 |
5年 |
|
|
開(kai)關周期 |
25,000次 |
|
|
包裝尺(chi)寸(重(zhong)量) |
TBD |
|
|
尺寸 |
150*98*39mm(5.91*3.86*1.54 Inch)(長*寬*高） |
|
-
96W 24VDC 0-10V恒壓調光電源MUP96AT-1W24V-B 輸出電壓： 24VDC
輸出電流： 4A
輸出功率： 96W
電壓精度： ±5%
輸入電壓： 120-277VAC
頻率： 50/60Hz
效率(典型) ：＞88%@230VAC, 滿載
產品型號：MUP96AT-1W24V-B
-
-
288W 24V 可控硅/0-10V恒壓調光電源MUP288AT-3W24V-B 輸出通道：3
輸出電壓：24VDC
輸出電流：1.4-2.8A
輸出功率：288W
輸入電壓：120-277VAC
頻率：50/60Hz
效率：90%@230VAC,滿載
功率因數：＞0.95@230VAC,滿載
產品型號：MUP288AT-3W24V-B
-
30W 12VDC 0-10V恒壓調光電源 美規LED調光電源MUP30AT-1W24V-B 輸入電壓:120-277VAC
輸出電流:2.5A
輸出電壓:12VDC
輸出功率:30W
型號:MUP30AT-1W12V-B
