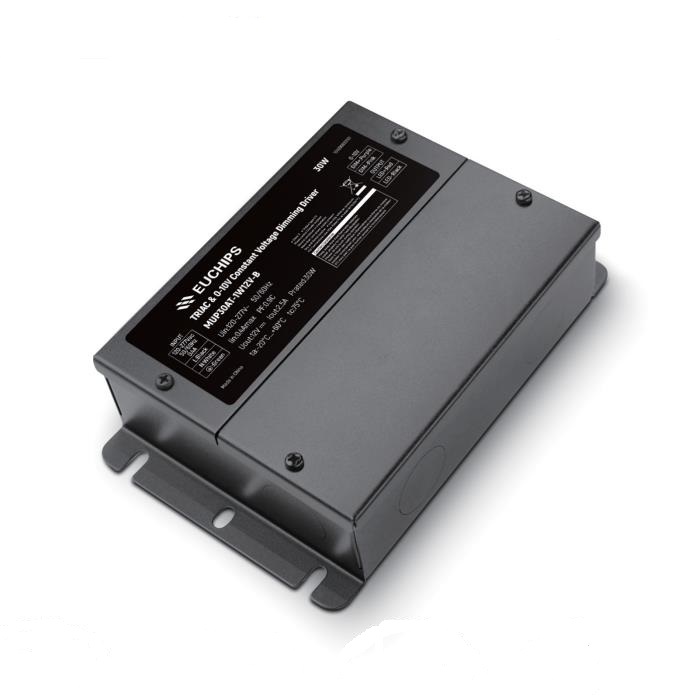

30W 12VDC 0-10V恒壓調光電源 美規LED調光電源MUP30AT-1W24V-B
輸入電壓:120-277VAC
輸出電流:2.5A
輸出電壓:12VDC
輸出功率:30W
型號(hao):MUP30AT-1W12V-B
- 產(chan)品詳細
- 需求訂購
- 規(gui)格書下載
- 認證下載
MUP30AT-1W24V-B產品特性：
概述
MUP30AT-1W24V-B是一款可以用于室內的恒壓輸出LED調光驅動器。這款驅動器支持前沿切相和后沿切相調光器；0-10V信號，實現平滑調光的效果。
產品特點
●單通道恒壓輸出，最大輸出電流為2.5A
●寬電壓輸入120VAC ~ 277VAC
●調光范圍0.1-100%，調光曲線平滑，無閃爍
●信號懸空時，滿載輸出，可作為電源使用
●短路保護，過載保護，過流保護
●IP54，適用LED燈具
技術參數
|
型號 |
MUP30AT-1W12V-B |
|
|
輸(shu)入 |
效率(lv) |
≥74%@120VAC, ≥78%@277VAC, 滿(man)載 |
|
電壓 |
120VAC-277VAC |
|
|
頻率 |
50/60Hz |
|
|
電流 |
0.40Amax @120VAC, 0.25Amax@230VAC, 0.20Amax@277VAC |
|
|
功率因數 |
≥0.95@120VAC, ≥0.9@277VAC,滿載(zai) |
|
|
THD |
<10%@120VAC, <15%@277VAC, 滿載(zai) |
|
|
浪涌(yong)電流(liu) |
冷(leng)啟動,5A@120VAC 680us 10A@277VAC 920us |
|
|
待機功耗 |
<2.5W@120VAC |
|
|
空(kong)載功耗 |
<2.5W@120VAC |
|
|
啟動(dong)延時 |
<0.75s, @120Vac (當光線(xian)開始亮起) |
|
|
輸出 |
電流(liu) |
2.5A |
|
電壓 |
12VDC |
|
|
電(dian)壓(ya)范圍 |
12VDC ±5% |
|
|
功率 |
30W |
|
|
通道(dao) |
1 |
|
|
紋波 |
≤360mV |
|
|
PWM頻率 |
20K Hz |
|
|
功(gong)能 |
調(diao)光方(fang)式 |
0-10V, 可控硅前沿/后沿 (@120VAC 60Hz) |
|
調光(guang)范圍(wei) |
1%-100% (0-10V) 1%-100% (前沿(yan)/后沿(yan)) |
|
|
調光曲線 |
對數 |
|
|
頻閃 |
無頻閃 |
|
|
保護 |
短路(lu) |
打嗝保護，排除故(gu)障后(hou)自恢復 |
|
過載(zai) |
打嗝保護，排除故(gu)障(zhang)后自恢復(fu) |
|
|
過流 |
打嗝(ge)保護，排(pai)除故障后自恢復 |
|
|
安規 電(dian)磁兼容 |
浪涌 |
L-N 2500VAC L-N-PG 2500VAC |
|
耐(nai)壓 |
輸入對輸出2000Vac/1min/<5mA 輸(shu)入對(dui)地1500Vac/1min/<5mA 輸(shu)出對(dui)地500Vac/1min/<5mA輸(shu)出對信(xin)號( 信號端):500Vac/1min/<5mA |
|
|
安全(quan)標準 |
UL8750 UL1310 CSA25013.CSA Class P |
|
|
電磁兼容 |
FCC PART15B |
|
|
EMC抗擾(rao)度 |
IEC 61000-4-2-3-4-5-6-8-11 |
|
|
絕緣(yuan)阻抗 |
5MΩ |
|
|
其它(ta) |
工作溫度 |
-20℃~+60℃ (-4°F-140°F) |
|
儲存溫度、??度 |
-40℃~85℃, 20-90%RH (-40°F-185°F) |
|
|
tc |
75℃ [ 167°F ] |
|
|
材質 |
金屬 |
|
|
防水(shui)等級 |
IP54 |
|
|
壽命 |
50,000小時@tc:75℃ (167°F) |
|
|
質保 |
5年 |
|
|
開關周(zhou)期 |
25,000次 |
|
|
包裝尺寸(重量(liang)) |
凈(jing)重: 617g(1.23 lb)±5%/個; 18個/箱;11.5kg(25.35 lb)±5%/箱(xiang); 外箱(xiang)尺寸: 327*327*166mm(12.87*12.87*6.54 Inch)(L*W*H) |
|
|
尺寸 |
150*98*39mm(5.91*3.86*1.54 Inch)(長(chang)*寬*高） |
|
-
