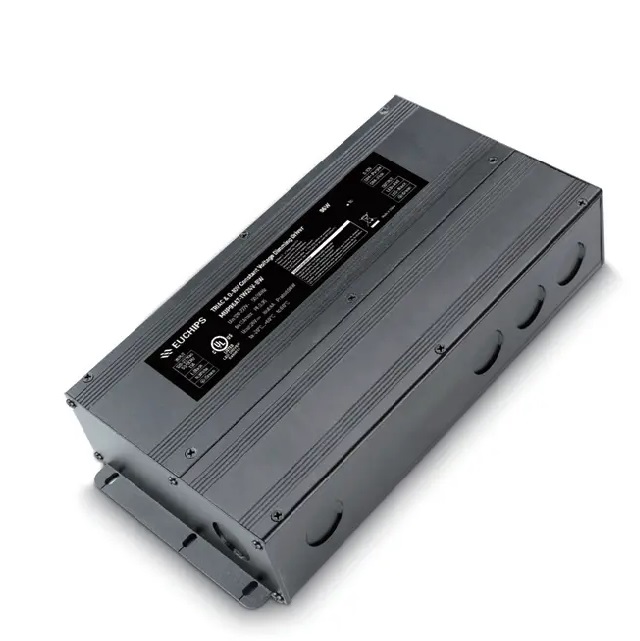

96W 24V 0-10V/可控硅恒壓調光電源MUP96AT-1W24V-BW
輸出電壓： 24VDC
輸出電流： 4A
輸出功率： 96W
電壓精度： ±5%
輸入電壓： 120-277VAC
頻率： 50/60Hz
效率(典型) ：＞86%@230VAC, 滿載
產品型號：MUP96AT-1W24V-BW
- 產品詳細(xi)
- 需求訂購
- 規格書下載(zai)
- 認證下載
產品特點：
● 單通道恒壓輸出，最大輸出電流為4A
● 寬電壓輸入108-305VAC
● 支持0/1-10v，電阻器，PWM，調光曲線平滑，無頻閃
● 可控硅（前后沿）僅在120V下進行調光
● 信號懸空時，滿載輸出，可作為電源使用
● 短路保護，過載保護，過流保護
● Class 2輸出
● 符合UL8750和UL1310安全標準
● 適合干燥，潮濕和濕潤的場所
技術參數：
|
型號 |
MUP96AT-1W24V-B |
|
|
輸(shu)入 |
效率(lv) |
≥86%@230VAC, 滿(man)載 |
|
電壓 |
120VAC-277VAC |
|
|
頻率(lv) |
50/60Hz |
|
|
電流 |
1.1Amax@120VAC ,0.6Amax @230VAC,0.5Amax@277V |
|
|
功率因數 |
≥0.98@120VAC,≥0.9@277VAC, 滿載 |
|
|
THD |
<10%@120VAC, <20%@277VAC，滿載 |
|
|
浪涌電流 |
冷(leng)啟動,16A@120VAC590us |
|
|
待(dai)機功耗 |
<2.5W@120VAC |
|
|
空(kong)載(zai)功耗 |
<2.5W@120VAC |
|
|
啟動延時(shi) |
<0.75s, at120Vac (當光線開始(shi)亮起) |
|
|
輸(shu)出 |
電流 |
4A |
|
電壓 |
24VDC |
|
|
電(dian)壓范圍 |
24VDC ±5% |
|
|
功率 |
96W |
|
|
通道 |
1 |
|
|
功(gong)能 |
調光方式 |
0-10V/電阻器(qi)，PWM，可控硅前后沿(@120V 60Hz) |
|
調(diao)光(guang)范圍 |
0.1%-100% (0-10V) 1%-100%(前(qian)沿/后沿) |
|
|
調光(guang)曲線 |
對數 |
|
|
頻閃(shan) |
無頻閃 |
|
|
保護(hu) |
短路(lu) |
關閉輸出，排除故障后自(zi)恢復 |
|
過載(zai) |
降(jiang)低(di)電流打嗝保護(hu)，排除故障(zhang)后自恢復 |
|
|
過流 |
降低(di)電流打嗝保(bao)護，排除(chu)故(gu)障后(hou)自恢復 |
|
|
安規 電磁(ci)兼容(rong) |
浪(lang)涌 |
L-N 2500VACL-N-PG 2500VAC |
|
耐(nai)壓 |
輸入(ru)對輸出(chu)3750Vac/1min/<5mA 輸入(ru)對地(di)1500Vac/1min/<5mA 輸出(chu)對地(di)500Vac/1min/<5mA |
|
|
安全標(biao)準 |
UL8750 UL1310 CSA25013.CSA Class P |
|
|
電磁兼容 |
FCC PART15B |
|
|
EMC抗擾(rao)度 |
IEC 61000-4-2-3-4-5-6-8-11 |
|
|
絕緣阻抗 |
5MΩ |
|
|
其它 |
工(gong)作溫度 |
-20℃~+60℃ |
|
儲存溫度、濕度 |
-40℃~85℃, 20-90%RH |
|
|
tc |
80℃ |
|
|
材質 |
金(jin)屬 |
|
|
防水等級 |
IP65 |
|
|
壽命 |
50,000小時@tc:75℃ |
|
|
質保 |
5年 |
|
|
開關周期 |
25,000次 |
|
|
包裝尺寸(重(zhong)量) |
凈重: TBDg±5%/個;12個/箱(xiang); kg±5%/箱(xiang); 外箱(xiang)尺寸:314*263*249mm(L*W*H) |
|
|
尺寸 |
244*106*41.5mm(長(chang)*寬*高(gao)） |
|
-
50W 700-1200mA 0-10V&可控硅恒流調光電源EULP50AT-1WPC-WS 輸出通道：1
輸出電流：700-1200mA
輸出功率：50W
輸入電壓：120-277VAC
頻率：50/60Hz
效率：87%
功率因數：＞0.98
產品型號：EULP50AT-1WPC-WSC
-
40W 850-1000mA 0-10V&可控硅恒流調光電源CUP40AT-1WMC 輸出通道：1
輸出電流：850-1000mA
輸出功率：40W
輸入電壓：120-277VAC
頻率：50/60Hz
效率：84%@230VAC,滿載
功率因數：＞0.95@230VAC,滿載
產品型號：CUP40AT-1WMC
-
34W 650-800mA 0-10V&可控硅恒流調光電源CUP34AT-1WMC 輸出通道：1
輸出電流：800/750/700/650mA
輸出功率：34W
輸入電壓：120-277VAC
頻率：50/60Hz
效率：85%@230VAC,滿載
功率因數：＞0.95@230VAC,滿載
產品型號：CUP34AT-1WMC
-
60W 24V 可控硅/0-10V恒壓調光電源MUP60AT-1W24V-B 輸出通道：1
輸出電壓：24VDC
輸出電流：0-2.5A
輸出功率：60W
輸入電壓：120-277VAC
頻率：50/60Hz
效率：86%@230VAC,滿載
功率因數：＞0.95@230VAC,滿載
型號：MUP60AT-1W24V-B
