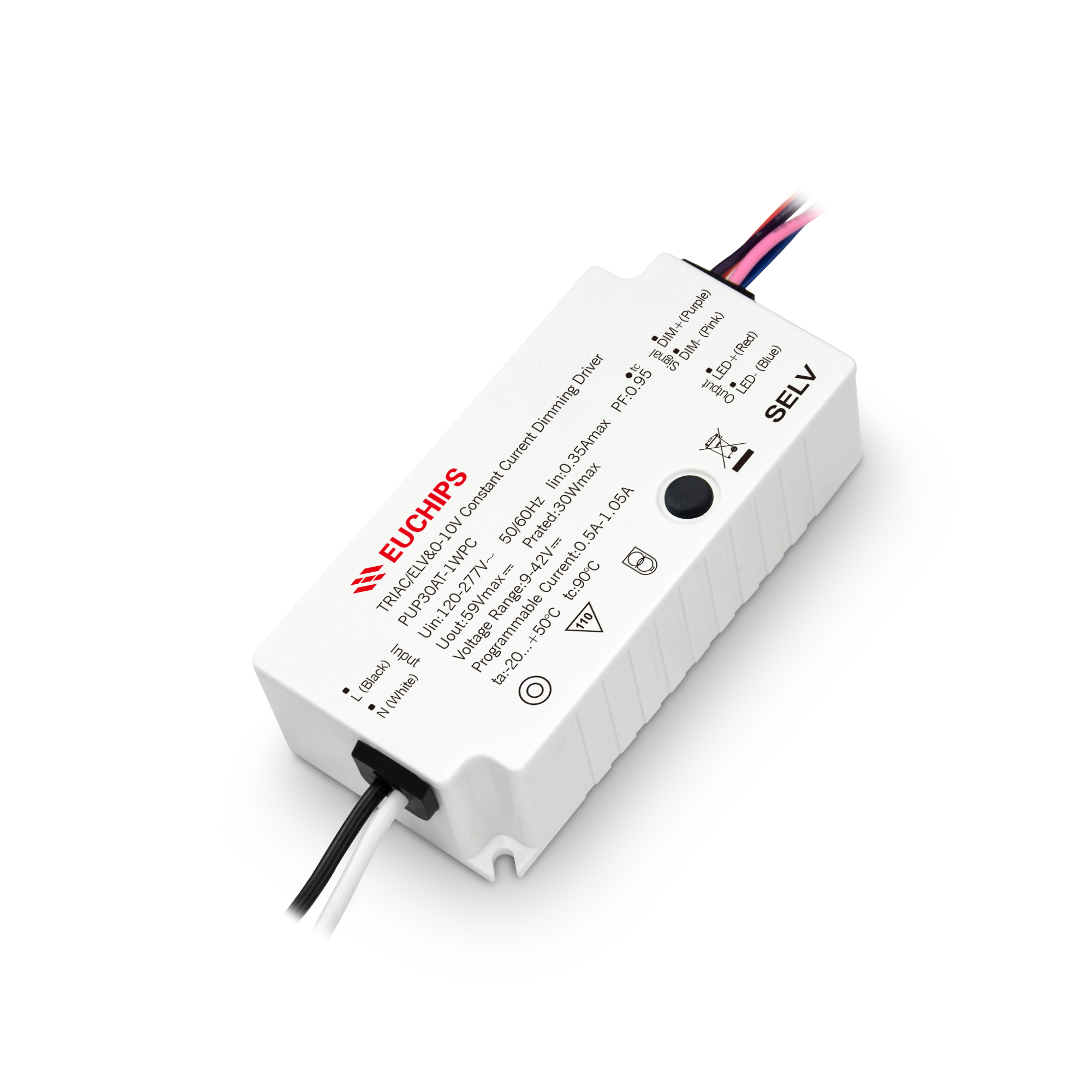

30W 500-1050mA 0-10V 可控硅LED調光電源PUP30AT-1WPC
輸入電壓:120-277VAC
輸出電流:500-1050mA
輸出電壓:9-45VDC
輸出功率:30W
產(chan)品型(xing)號:PUP30AT-1WPC
- 產品詳細
- 需求訂購
- 規格書(shu)下載(zai)
- 認(ren)證(zheng)下載(zai)
概述
PUP30AT-1WPC是一款可以用于室內的恒壓輸出LED調光驅動器。這款驅動器支持前沿切相和后沿切相調光器，0-10V有源信號，實現平滑調光的效果。
產品特點
?單通道輸出，輸出電流可通過軟件選擇。
?支持TRIAC（前沿）/ELV（后緣）和0?10V調光
?僅在120 Vac下進行TRIAC和ELV調光
?Class 2電源
?保護：過載、過壓、短路保護
?適用于室內LED照明應用
技術參數
|
產品型號 |
PUP30AT-1WPC |
|
|
輸入 |
效率(lv)(典型) |
82%@120VAC, 滿載 |
|
頻(pin)率 |
47-63Hz |
|
|
電壓 |
120VAC-277VAC |
|
|
電(dian)流 |
0.33Amax@120VAC, 0.16A@230VAC, 0.14A@277VAC
|
|
|
功率因數(典(dian)型(xing) ) |
0.95@120VAC, 0.9@277VAC,滿載(zai) |
|
|
THD(滿(man)載) |
10%@120VAC, 20%@277VAC,滿載 |
|
|
浪涌電流 |
冷(leng)啟動,5.16A@120VAC 31us 13.5A@277VAC 23.2us |
|
|
待機(ji)功耗 |
<3W |
|
|
空載功耗 |
<3W |
|
|
啟動延時 |
≤ 0.75s, at230Vac (When the light begins to shine) |
|
|
輸出 |
電流 |
500-1050mA |
|
電壓 |
9-45V |
|
|
功率(lv) |
30W |
|
|
通道 |
1 |
|
|
空載輸出電壓(ya) |
59V Max |
|
|
電流精度 |
±5% |
|
|
過功率限制(zhi) |
≥120% |
|
|
紋(wen)波 |
≤ 60mA |
|
|
保(bao)護 |
過流 |
降(jiang)低(di)電流打嗝保護，排除故障后自恢復(fu) |
|
過載 |
降低電(dian)流打(da)嗝保護，排除(chu)故障后自恢復 |
|
|
短路 |
關(guan)閉輸(shu)出，排除故(gu)障(zhang)后自恢(hui)復(fu) |
|
|
安(an)與全 電兼(jian)容磁(ci) |
調光類型 |
0-10V, TRIAC/ELV(@120VAC 60Hz) |
|
調光范(fan)圍 |
1%-100%(0-10V) 1%-100%(TRIAC/ELV) |
|
|
調(diao)光曲(qu)線 |
0-10V: (線性) TRIAC/ELV: (對數(shu)) |
|
|
頻閃 |
無(wu)頻閃(shan) |
|
|
功能 |
浪涌(yong) |
L-N:2.5KV (ANSI/IEEE C62.41.1-2002 & c62.41.2-2002 category A, 2.5 kV ringwave) |
|
耐壓 |
1/P-0/P:2000Vac/1min/<5mA 0/P-0lM[ Signal port ):1500Vac/1min/<5mA |
|
|
安全(quan)標(biao)準 |
UL8750/UL1310/CSA25013,CSA class P |
|
|
電磁兼容(rong) |
EN55015,EN61000-3-2 Class C,IEC61000-3-3 |
|
|
EMC抗擾度(du) |
FCC class B(120V)/class A(277V) |
|
|
其它 |
防水等(deng)級 |
IP20 |
|
工作環境溫度 |
(-20~+50) ℃ [-4°F~122°F] |
|
|
相(xiang)對濕度 |
20~90% RH |
|
|
tc |
90℃ [ 194°F ] |
|
|
壽(shou)命 |
50,000h@tc:85℃[ 185°F ] |
|
|
質保 |
5 years |
|
|
開關機次數 |
>25,000 times |
|
|
材料 |
PC |
|
|
產品(pin)尺寸 |
88*43*26.5mm (3.46*1.69*1.04 Inch)(L*W*H) |
|
|
包裝(zhuang)信息(xi) |
凈重: 173g(0.38 lb)±5%/個; 100個/箱(xiang); 17.8kg(39.2 Ib)±5%/箱; 外箱(xiang)尺寸: 398x210x208mm(15.7*8.26*8.19 Inch)(L*W*H) |
|
-
