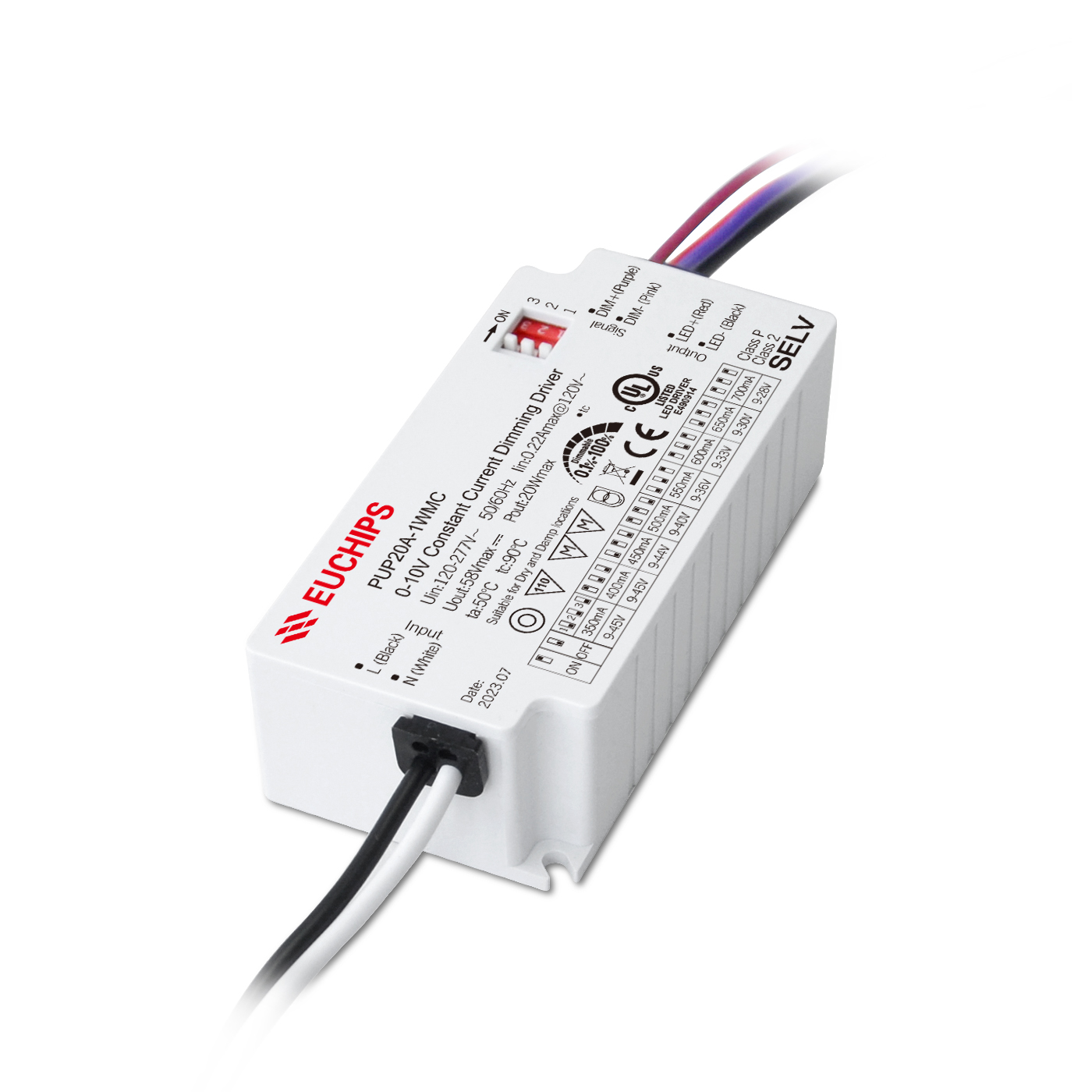

20W 350-700mA 0-10V美規LED調光電源PUP20A-1WMC
輸入電壓:120-277VAC
輸出電流:350/400/450/500/550/600/650/700mA
輸出電壓:9-45VDC
輸出功率:20W
調光方式:0/1-10V(A型)
產品型號:PUP20A -1WMC
- 產品(pin)詳細(xi)
- 需求訂購
- 規格書下載(zai)
- 認(ren)證下載
0/1-10V恒流調光電源PUP20A-1WMC-產品特性：
概述
PUP20A-1WMC是(shi)一款恒流輸(shu)出模(mo)式LED驅動(dong)器。輸(shu)出和調光電路完全(quan)符(fu)合(he)新規定，隔(ge)離，確保用戶和燈具(ju)系統在安裝過程中使用。
產品特點
●單通道恒流輸出，輸出電流電平可通過DIP S.W.選擇。
●支持3合1調光(0/1-10V有源信號, 可調電阻, PWM信號)A型
●輸入電壓120V~277V
●調光范圍：0.1-100%, 調光效果平滑，無閃爍
●保護：短路(lu)、過載、過壓
●適(shi)用于室(shi)內(nei)LED照(zhao)明應用，如筒燈、聚光(guang)燈、面板燈等
技術參數
|
產品(pin)型號 |
PUP20A-1WMC |
||||
|
輸(shu)入 |
電(dian)壓
|
120VAC-277VAC |
|||
|
頻率 |
50/60Hz
|
||||
|
效率( 典(dian)型 ) |
85%@120VAC,滿載 |
||||
|
功率因數(典(dian)型)
|
0.98@120VAC,滿載
|
||||
|
THD(滿載)
|
<13%@120VAC,滿載 |
||||
|
電流(liu) |
0.22Amax@120VAC |
||||
|
浪涌電流 |
Cold start,30A@120VAC |
||||
|
待機(ji)功耗 |
<1W |
||||
|
|
電流/電壓/功率(lv) |
350mA/9-45V/15.75W
|
450mA/9-44V/19.8W
|
550mA/9-36V/19.8W
|
650mA/9-30V/19.5W
|
|
|
400mA/9-45V/18W |
500mA/9-40V/20W |
600mA/9-33V/19.8W |
700mA/9-28V/19.6W |
|
|
輸出 |
空載輸出電壓 |
58V Max |
|||
|
輸出(chu)頻率 |
1KHz Min PWM |
||||
|
電(dian)流精度 |
±5% |
||||
|
|
低頻紋波電(dian)流(<120Hz) |
<3% |
|||
|
保護 |
過壓保護 |
打嗝，移(yi)除故障(zhang)后自恢復(fu) |
|||
|
過載保護 |
打嗝，移除故障后自恢復 |
||||
|
短路保(bao)護(hu) |
關斷輸出，移除故障后自(zi)恢復 |
||||
|
安全(quan)與 電磁(ci)兼容 |
浪(lang)涌(yong) |
L-N: 0.5KV |
|||
|
耐受(shou)電壓 |
I/P-O/P: 3000VAC/1min/5mA; I/P-Gnd: 1500VAC/1min/5mA; O/P-Gnd: 500VAC/1min/5m |
||||
|
安全(quan)標準 |
UL8750/UL1310/CSA25013,CSA class P |
||||
|
電磁兼容 |
EN55015,EN61000-3-2 Class C,IEC61000-3-3 |
||||
|
EMC電磁抗擾度 |
FCC class B(120V)/class A(277V)
|
||||
|
功能 |
調光模式 |
0-10V(A )型
|
|||
|
調光范圍 |
0.1%-100% 可調滅(mie) |
||||
|
其它(ta) |
產品尺寸 |
88*43*26.5毫米(mi)(長*寬*高) |
|||
|
毛重 |
200g |
||||
|
防(fang)水等級(ji) |
IP20
|
||||
|
工作(zuo)環境溫度(du) |
-20℃~55℃ |
||||
|
tc
|
90℃ |
||||
|
相對濕度 |
20~90% RH
|
||||
|
壽命 |
50,000h@tc:85℃ |
||||
|
材(cai)料(liao) |
PC
|
||||
|
開關機次數 |
>25,000 次 |
||||
-
