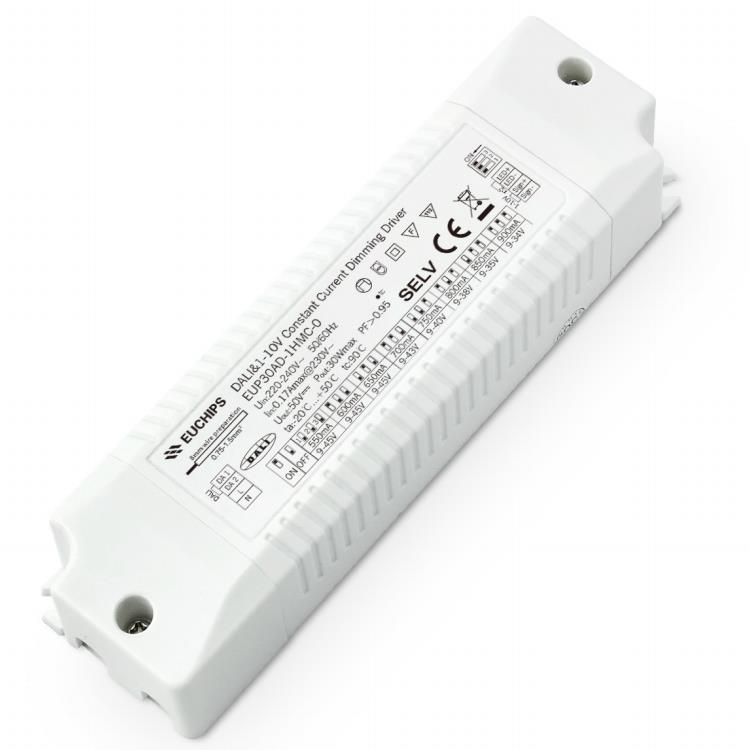

30W 550-900mA led恒流調光驅動器EUP30AD-1HMC-0
輸出電流：550/600/650/700/750/800/850/900mA
輸出電壓：9-45VDC
功率：30W
輸出低頻紋波電流（＜120Hz）：＜3%
輸入電壓：200-240VAC
頻率：50/60Hz
功率因數（典型）：≥0.9@230VAC,滿載
效率(典型)：87%@230VAC,滿載
產品型號：EUP30AD-1HMC-0
- 產品詳細
- 需求訂購
- 規格書下載
- 認證下載
30W 600-900mA led恒流調光驅動器-EUP30AD-1HMC-0產品詳情
概述
EUP30AD-1HMC-0是一款寬電壓輸入，可以提供550/600/650/700/750/800/850/900mA 8檔電流的LED驅動器。輸出電流可以通過DIP撥碼開關簡易設置，符合DALI標準協議IEC62386。支持DALI,0-10V有源信號，可調電阻，PWM, Touch DIM 多種調光方式。
產品特點
● 單通道恒流輸出，多級電流可選
● 支持多種調光方式（DALI/0-10V有源信號/可調電阻/PWM/Touch DIM）
● 高電壓輸入：200VAC ~ 240VAC
●Class 2電源, 全防護塑膠外殼
● 內建主動式PFC功能
● 調光曲線平滑，無頻閃
● 過載保護，短路保護,過溫保護
● 適用于LED室內燈具,比如筒燈，面板燈等
技術參數
| 型號 | EUP30AD-1HMC-0 | |
| 輸入 | 效率 | >87%@230VAC,Full load |
| 電壓 | 220VAC-240VAC | |
| 頻率 | 50/60Hz | |
| 功率因素 | ≥0.95@230VAC,滿載 | |
| THD | <10%@230VAC, 滿載 | |
| 電流 | 0.17Amax@230VAC | |
| 待機功率 | <0.5W | |
| 浪涌電流 | 冷啟動28A(twidth=30us measured at 50% Ipeak)@230VAC | |
| 輸出 |
電流/電壓/功率 |
550mA/9-45VDC/24.75W 600mA/9-45VDC/27W 750mA/9-40VDC/30W 800mA/9-38VDC/30.4W 650mA/9-45VDC/14W 700mA/9-43VDC/30.1W 850mA/9-35VDC/29.75W 900mA/9-34VDC/30.6W |
| 文本電流 | <3% | |
| 通道 | 1 | |
| 電流精度 | ±5% | |
| 空載輸出電壓 | 50V Max | |
| 期啟動延時 | <1.5s, at230Vac | |
| 功能 | 調光方式 | DALI/1-10V 有源信號/PWM/Touch DIM |
| 優先級 | DALI>(1-10V 可調電阻/PWM)> Touch DIM | |
| 保護 | 短路 |
關閉輸出，排除故障后自恢復
|
| 過載 |
打嗝，移除故障后自恢復
|
|
| 過溫 |
關閉輸出，排除故障后自恢復
|
|
| 其他 | 工作溫度 | -20℃~50℃ |
| 儲存溫度，濕度 | -40℃~85℃, 20-90%RH | |
| tc | 90℃ | |
| 材質 | PC | |
| 防水等級 | IP20 | |
| 壽命 | 50,000h@tc:80℃ | |
| 質保 | 5 Years | |
| 開關周期 | >100,000 tims | |
| 包裝尺寸 | 重量: 125g±5%/PCS; 50PCS/箱; 6.65kg±5%/箱; 尺寸: 319*254*136mm(L*W*H) | |
| 尺寸 | 150*43*29mm（L*W*H） | |
-
