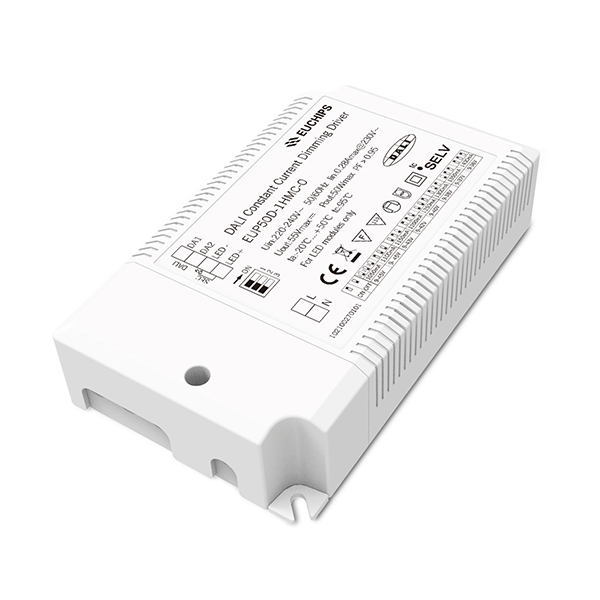

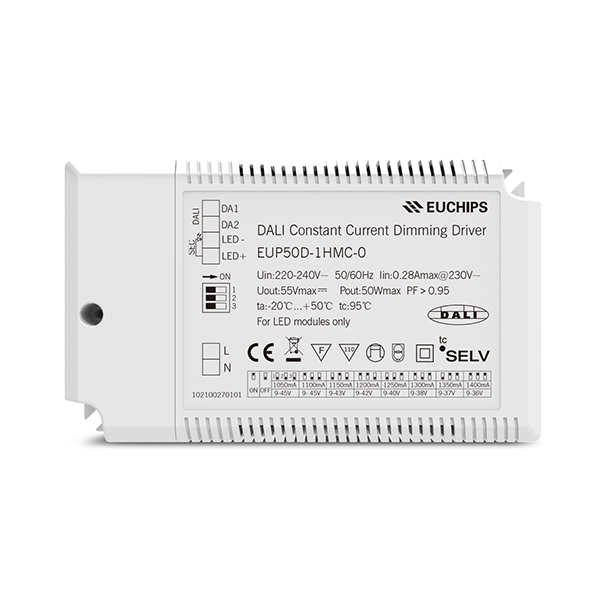

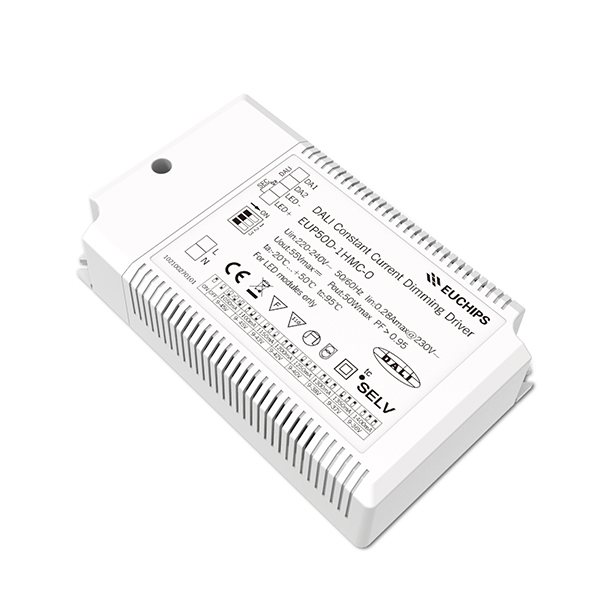

50W 1050-1400mA DALI恒流調光電源EUP50D-1HMC-0
輸出電流：1050/1100/1150/1200/1250/1300/1350/1400mA
輸出電壓：9-45VDC
輸出功率：47.25-50.4 W
輸入電壓：220-240VAC
頻率：50/60Hz
功率因數：≥0.95
產品型號：EUP50D-1HMC-0
- 產品詳細
- 需求訂購
- 規格書下載
- 認證下載
50W DALI恒流調光電源產品詳情
概述
EUP50D-1HMC-0是本公司一款可以提供1050/1100/1150/1200/1250/1300/1350/1400mA，8檔電流的DALI恒流調光電源。輸出電流可以通過DIP撥碼開關簡易設置，可以通過外加DALI主控或Touch DIM開關實現平滑的調光效果。
產品特點
● 單通道恒流輸出，多級電流可選
● 遵循DALI協議標準 IEC62386
● 支持Touch DIM功能
● 寬電壓輸入：220VAC ~ 240VAC
● 效率高達 88%
● 內建主動式PFC功能
● 過載保護，短路保護，過溫保護
●適用于LED室內燈具,比如筒燈，面板燈等
技術參數
| 型號 | EUP50D-1HMC-0 | ||||
| 輸出 | 電流 | 1050mA | 1100mA | 1150mA | 1200mA |
| 電壓 | 9-45VDC | 9-45VDC | 9-43VDC | 9-42VDC | |
| 功率 | 47.25W | 49.5W | 49.45W | 50.4W | |
| 電流 | 1250mA | 1300mA | 1350mA | 1400mA | |
| 電壓 | 9-40VDC | 9-38VDC | 9-37VDC | 9-36VDC | |
| 功率 | 50W | 49.4W | 49.95W | 50.4W | |
| 電流精度 | ±5% | ||||
| 最大輸出電壓 | 55VDC | ||||
| 低頻電流紋波（＜120Hz） | ＜3% | ||||
| 通道 | 1 | ||||
| 輸入 | 電壓 | 220-240VAC | |||
| 頻率 | 50/60Hz | ||||
| 功率因數 | ≥0.95@230VAC，滿載 | ||||
| 效率 | 88%@230VAC，滿載 | ||||
| 電流 | 0.28Amax@230VAC | ||||
| THD | <10%@230VAC,滿載 | ||||
| 浪涌電流 | 冷啟動40A(在50%Ipeak 下測試twidth=12.8us)@230VAC | ||||
| 保護 | 短路保護 | 關斷輸出，移除故障后自恢復 | |||
| 過載保護 | 超過輸出電壓時, 輸出電流下降,減輕負載自動恢復 | ||||
| 過溫保護 | 關閉輸出，溫度恢復后，電源正常工作 | ||||
| 功能 | 調光方式 | DALI/Touch DIM | |||
| 其它 | 尺寸 | 137*82*31mm（長*寬*高） | |||
| 毛重量 | 225 克 | ||||
| 工作溫度 | -20℃ ~ 50℃ | ||||
| 相對濕度 | 20~90% RH | ||||
Touch DIM 功能
1.長按Touch DIM 8s以上，切換為Touch DIM模式。
2.短按Touch DIM 開關 (<0.5秒) 進行燈的亮暗控制。
3.長按Touch DIM 開關 (>0.5秒) 進行燈具的亮度調節, 光是調亮還是調暗，隨著每次按壓的開關變化而變換。
4.雙擊Touch DIM 開關（<0.3秒），連接的所有燈具將達到最亮狀態。
5.亮度調節范圍為1%-100%。
6.具有斷電記憶功能,重新上電將恢復到上一次斷電的狀態。

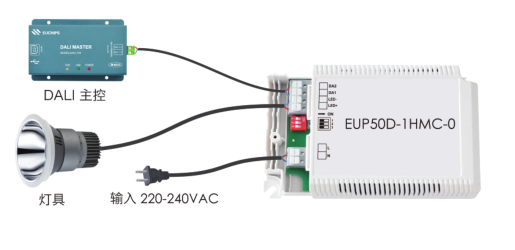

應用接線圖
-
