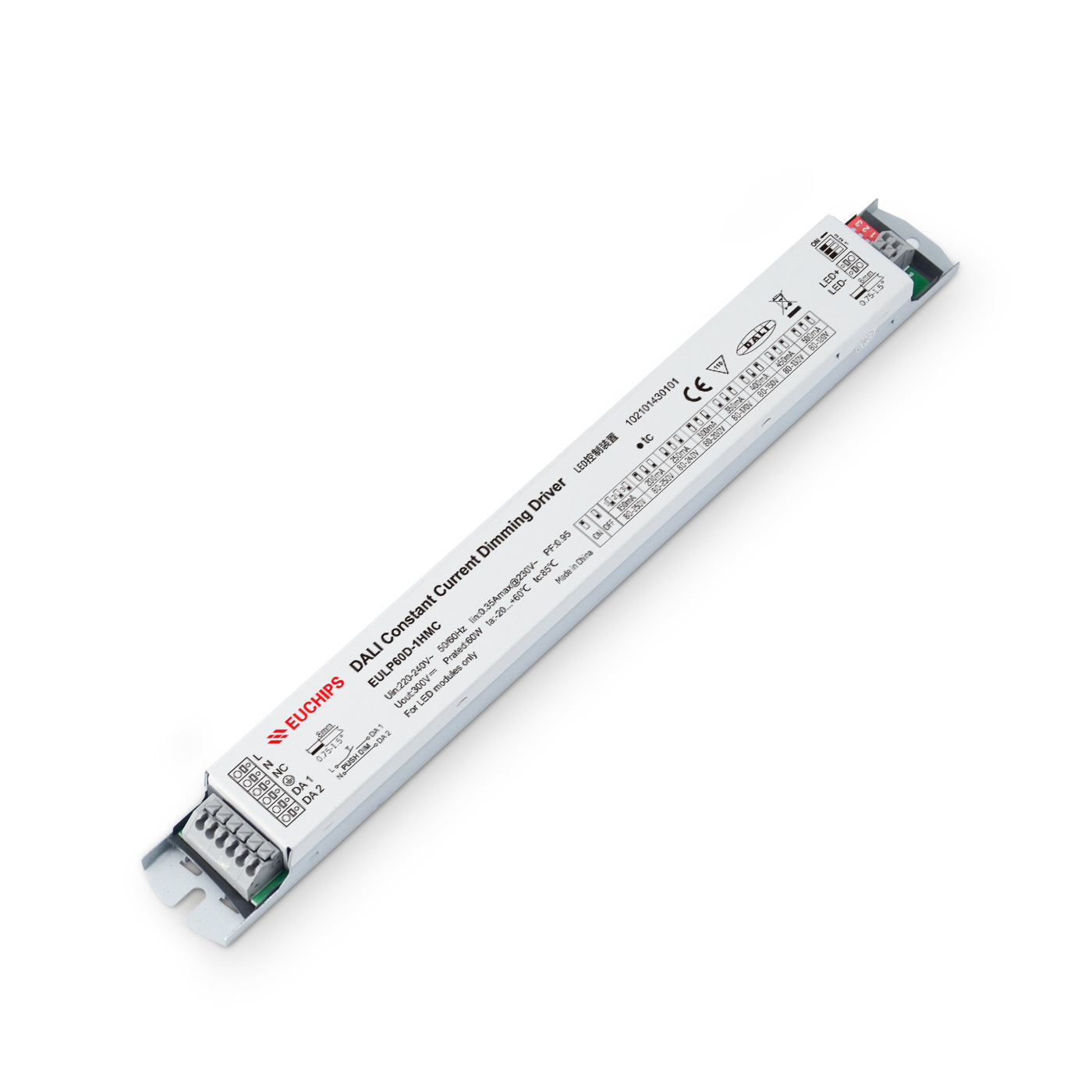

60W 150-500mA 恒流DALI調光電源EULP60D-1HMC
輸出電流：150-500mA
輸出電壓：80-250V
輸出功率：60W
輸入電壓：200-240VAC
輸入頻率：50/60Hz
效率(典型)：93%
產品型號：EULP60D-1HMC
- 產品詳細
- 需求訂購
- 規格書下載
- 認證下載
概述
可DIP以開實關現選平擇滑，的符調合光DA效LI標果準。協議IEC62386。連接DALI主控或Touch DIM
產品特點
·單通道恒流輸出，多級電流可選
·支持DALI軟件調節輸出電流
·遵循DALI協議標準 IEC62386
·支持Touch DIM功能
·效率高達≥93%
·內建主動式PFC功能
·短路保護，過載保護，過壓保護
·適用于LED室內燈具,比如三防燈等
技術參數
|
型號 |
EULP60D-1HMC |
||
|
輸入 |
效率
|
≥93%@230VAC, 滿載 |
|
|
電壓 |
220VAC-240VAC |
||
|
頻率 |
50/60Hz
|
||
|
功率因素 |
≥0.95@230VAC, 滿載 |
||
|
THD
|
≤10%@230VAC,滿載 |
||
|
電流 |
0.35Amax@230VAC |
||
|
空載功耗 |
≤0.5W |
||
|
待機功耗 |
≤0.5W |
||
|
浪涌電流 |
冷啟動,40A(50%Ipeak下測twidth=200us)@230VACC
|
||
|
啟動延時 |
≤0.5 s, at230Vac (當燈光開始亮起) |
||
|
輸出 |
電流/電壓/功率 |
150mA/80-250V/37.5W 200mA/80-250V/50W 250mA/80-240V/60W 300mA/80-200V/60W 350mA/80-170V/59.5W 400mA/80-150V/60W 450mA/80-130V/58.5W 500mA/80-120V/60W |
|
|
通道 |
1 |
電流選擇表
備注：出廠默認設置電流為150mA(1,2,3在OFF狀態) |
|
|
電流公差 |
±5% (150mA ±7%, 200mA ±7%) |
||
|
空載輸出電壓 |
330VMax |
||
|
功能 |
調光方式 |
DALI, Touch DIM |
|
|
調光范圍 |
0.5%-100%
|
||
|
調光曲線 |
對數 |
||
|
頻閃 |
無 |
||
|
保護 |
短路
|
無輸出和移除后自恢復 |
|
|
過壓 |
無輸出,排除故障需斷電重啟 |
||
|
安全 &電磁兼容 |
雷擊 |
L-N:1kV L/N-PE:2kV |
|
|
耐壓標準 |
I-PE: 1500VAC/1min/5mA O-PE: 1500VAC/1min/5mA |
||
|
安全標準 |
IEC/EN61347-1, IEC/EN61347-2-13, GB19510.1, GB19510.14 |
||
|
電磁兼容 |
EN61000-4-2, 3, 4, 5, 6, 8, 11; EN55015, EN61000-3-2; GB17626.3, 4, 5, 6, 8, 11; GB17743 GB17625.1, 2 |
||
|
絕緣阻抗 |
5M?
|
||
|
其它 |
工作溫度 |
-20℃~60℃ |
|
|
儲存溫度、濕度 |
-40℃~85℃, 20-90%RH |
||
|
tc
|
75℃
|
||
|
材質 |
金屬 |
||
|
防水等級 |
IP20
|
||
|
壽命 |
50,000小時@tc75℃ |
||
|
質保 |
5年 |
||
|
開關周期 |
>25,000次 |
||
|
包裝尺寸(重量) |
凈重: 200g ±5%/PCS; 50 PCS/Carton; 10.5kg±5%/箱; 外箱尺寸:498*334*130mm(長*寬*高) |
||
|
尺寸 |
280*30*21mm（長*寬*高） |
||
Touch DIM 功能
1.短按Touch DIM 開關 (<0.5秒) 進行燈的亮暗控制。
2.長按Touch DIM 開關 (>0.5秒) 進行燈具的亮度調節，光是調亮還是調暗，隨著每次按壓的開關變化而變換。
3.雙擊Touch DIM 開關（<0.3秒），連接的所有燈具將達到最亮狀態。
4.亮度調節范圍為1%-100%。
5.具有斷電記憶功能，重新上電將恢復到上一次斷電的狀態。
-
