40W 45VDC 0/1-10V恒流DALI-2調光電源EUP40AD-1HMC-M (100100160101)
輸入電壓：220VAC-240VAC
輸入電流：0.26Amax@230VAC
輸出電壓：9V-45V
輸出電流：750mA-1100mA
輸出(chu)功率(lv)：40W
- 產(chan)品詳細(xi)
- 需求訂購
- 規格書(shu)下載
- 認證下載
概述
EUP40AD-1HMC-M是一款恒流輸(shu)出(chu)模式LED驅動(dong)器。輸(shu)出(chu)和調光電路完全符合新(xin)規定，隔離，確保用戶和燈(deng)具(ju)系統在安裝過程(cheng)中使用。
產品特點
● 單(dan)通道輸出(chu)(chu)，輸出(chu)(chu)電(dian)流(liu)電(dian)平可通過DIP S.W.選(xuan)擇。
● 支持DALI-2調(diao)光功能(neng), 觸摸調(diao)光(按鍵(jian)調(diao)光)功能(neng), 0/1-10V調(diao)光功能(neng)
● 調光(guang)(guang)范圍：0.1-100%, 調光(guang)(guang)效果(guo)平(ping)滑，無閃爍
● 保護：短路、過載、過壓(ya)
● 適用(yong)于室內(nei)LED照明(ming)應(ying)用(yong)，如筒燈、聚光燈、面(mian)板燈等
技術參數
|
產品型(xing)號 |
EUP40AD-1HMC-M |
|
|
輸入 |
效率 |
88%@230VAC,滿載 |
|
|
電壓 |
220VAC-240VAC |
|
|
頻率 |
50/60HZ |
|
|
功率(lv)因數 |
0.95@230VAC,滿載 |
|
|
THD |
<10%@230VAC |
|
|
電流 |
0.26Amax@230VAC |
|
|
待機功耗(hao) |
<0.5W |
|
|
浪涌(yong)電流(liu) |
Cold start, 60A@230VAC |
|
輸(shu)出 |
電流/電壓/功率 |
750mA/9-45V/33.75W 850mA/9-45V/38.25W 950mA/9-42V/39.9W 1050mA/9-38V/39.9W 800mA/9-45V/36W 900mA/9-44V/39.6W 1000mA/9-40V/40W 1100mA/9-36V/39.6W |
|
|
低頻紋波電流（＜120Hz） |
<3% |
|
|
通道 |
1 |
|
|
電流(liu)精度 |
±5% |
|
|
空載(zai)電壓 |
56VDC |
|
|
電(dian)壓(ya)范(fan)圍 |
9-45VDC |
|
|
啟動延時 |
<1s, at 230Vac |
|
功能 |
調(diao)光方式 |
0/1-10V DIM/PWM/Rx/DALI-2/Touch DIM (Push DIM) |
|
|
調光(guang)范(fan)圍(wei) |
0.1%-100%可調滅 |
|
保(bao)護 |
短路 |
關(guan)閉輸出，故障排除后自動恢(hui)復 |
|
|
過載 |
打嗝，故障(zhang)排除(chu)后自恢復(fu)。 |
|
|
過壓 |
打嗝，故障排除后自(zi)恢復(fu)。 |
|
安全與(yu) 電磁兼容 |
浪涌 |
L-N:1KV; |
|
|
耐(nai)受電壓 |
I/P-O/P: 3750VAC/1min/10mA； I/P-E: 1875VAC/1min/10mA |
|
|
DAL I標準 |
IEC 62386-101: 2014, IEC 62386-102: 2014； IEC 62386-207: 2009, DALI 2.0 |
|
|
安(an)全標準 |
EN61347-1, EN61347-2-13 |
|
|
電磁兼容 |
EN55015, EN61000-3-2, EN61000-3-3, EN6154 |
|
|
EMC電磁抗擾度 |
EN61000-4-2,3,4,5,6,8,11; EN61547 |
|
其它 |
工作溫度(du) |
-20°C~+50°C, 20-50%RH |
|
|
儲存溫度 |
-40°C~85°C, 5-70%RH |
|
|
Tc |
90°C |
|
|
材質(zhi) |
PC |
|
|
防水(shui)等級(ji) |
IP20 |
|
|
壽命(ming) |
50,000小(xiao)時 @tc:80°C |
|
|
質保期 |
5年 |
|
|
開關機次數 |
>25,000次 |
|
|
裝箱(xiang)尺寸 |
凈重:--g±5%/個(ge);--個(ge)/箱(xiang);--kg±5%/箱(xiang);外箱(xiang)尺寸:--毫米(mi)（長(chang)*寬*高） |
|
|
產品尺寸 |
185*43*29毫米（長(chang)*寬*高） |
-
40W 850-1200mA 恒流DALI調光電源EUP40D-1HMC-0(102100242101) 輸出電流： 850/900/950/1000/1050/1100/1150/1200mA
輸出電壓： 9-45VDC
輸出功率： 38.25-40.25W
輸入電壓： 220-240VAC
頻率： 50/60Hz
功率因數（典型）： ≥0.95
效率(典型)： 88%
產品型號：EUP40D-1HMC-0 -
-
35W 600-900mA DALI恒流調光電源EULP35D-1WMC-0(102100133101) 輸出電流：600/700/800/900mA
輸出電壓：9-45VDC
輸出功率：35W
低頻電流紋波(＜120Hz)：＜3%
輸入電壓：100-240VAC
頻率：50/60Hz
功率因數：≥0.9
THD：＜10%
效率：85%
產品型號：EULP35D-1WMC-0
-

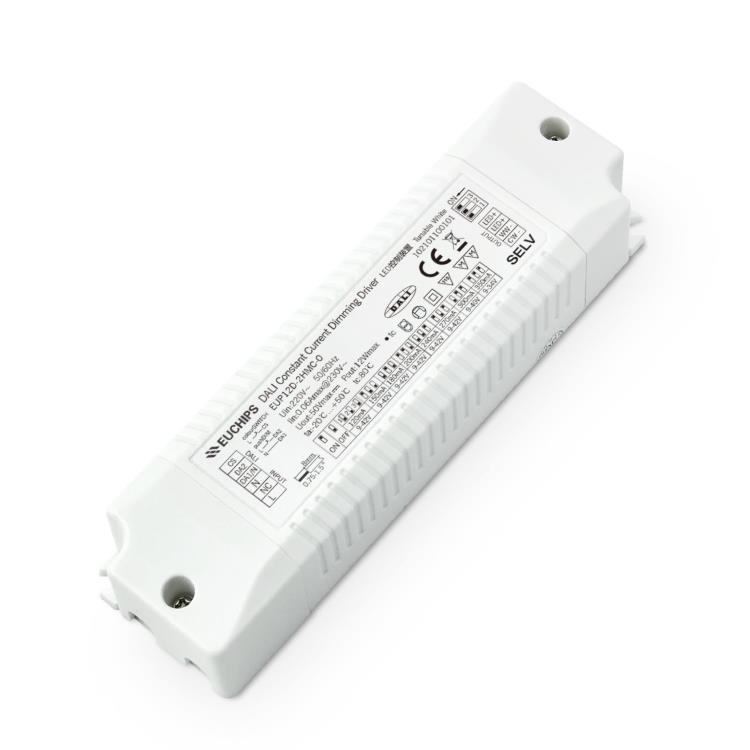

12W 200-350mA 恒流DALI調光電源EUP12D-2HMC-0(102101100101) 輸入電壓：220-240VAC
輸出電流：120/150/180/200/240/270/300/350mA
輸出電壓：9-42VDC
輸出功率：12W
調光方式：DALI/Touch DIM
毛重：125克
尺寸：150*43*29mm
產品型號：EUP12D-1HMC-0
