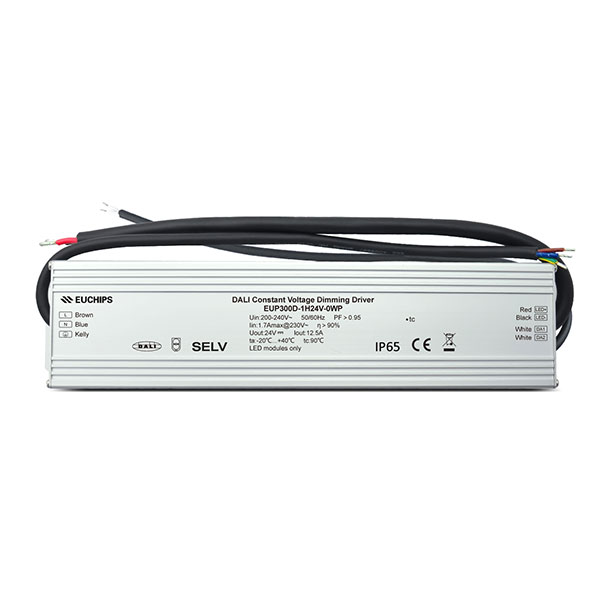

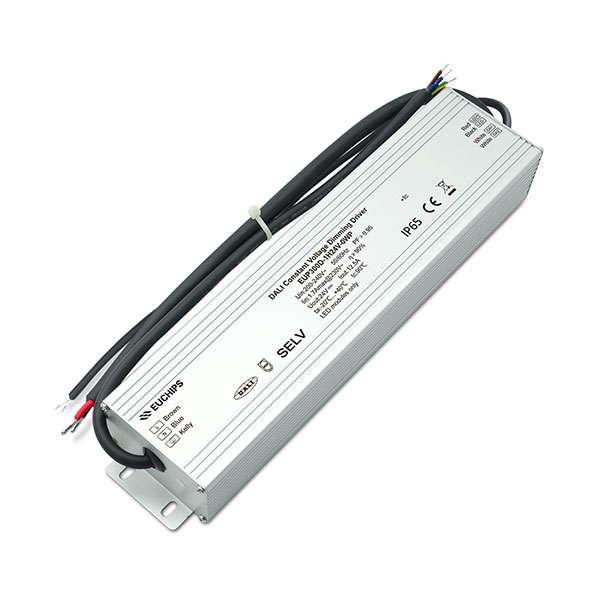

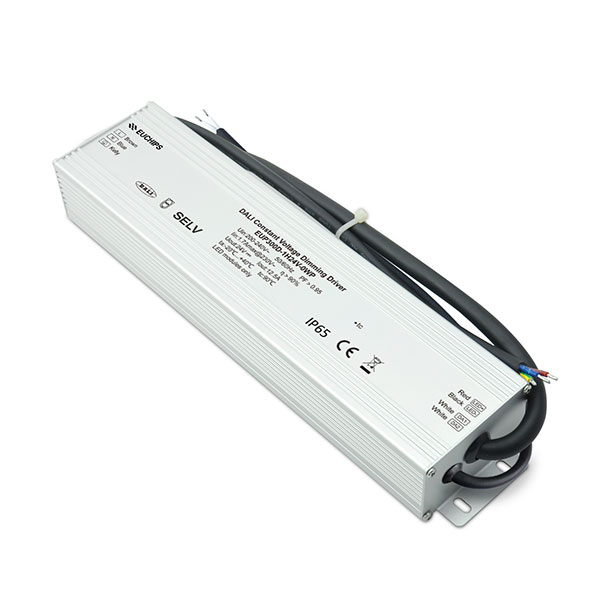

300W 24VDC DALI恒壓調光驅動器
輸出電壓：24VDC
輸出電流：12.5A
輸出功率：300W
輸入電壓：200VAC-240VAC
頻率：50/60Hz
效率：＞90%@230VAC,滿載
功率因數：＞0.95@230VAC,滿載
THD：＜15%@230VAC,滿載
產品型號：EUP300D-1H24V-0WP
- 產品詳細(xi)
- 需求訂購
- 下(xia)載中心
300W 24VDC DALI恒壓(ya)調(diao)光驅動器-產品詳情
概述
EUP300D-1H24V-0WP是一款可以用于戶外的恒壓輸出LED調光驅動器。這款驅動器符合DALI 國際標準協議IEC62386，可以通過DALI主控或Touch DIM開關實現平滑調光。
產品特點
● 單通道恒壓輸出，最大輸出電流為12.5A● 遵循DALI協議標準 IEC62386
● 支持Touch DIM功能
● 高電壓輸入：200VAC ~ 240VAC
● 調光曲線平滑，無抖動
● 高效率達90%
● 過載保護；過壓保護；短路保護
● IP65，適用于室外LED燈具
產品參數
|
型號 |
EUP300D-1H24V-0WP |
|
|
輸出 |
通道 |
1 |
|
電壓 |
24VDC |
|
|
電流 |
12.5A |
|
|
功率 |
300W |
|
|
電壓精度 |
±3% |
|
|
紋波 |
300mVp-p |
|
|
輸入 |
電壓 |
200VAC-240VAC |
|
頻率 |
50/60Hz |
|
|
效率 |
＞90%@230VAC,滿(man)載 |
|
|
功(gong)率因數 |
＞0.95@230VAC,滿載 |
|
|
THD |
＜15%@230VAC,滿載 |
|
|
電流 |
1.7Amax@230VAC |
|
|
浪涌(yong)電流 |
冷啟動40A(在50%Ipeak下(xia)測試twidth=30us)@230VAC |
|
|
保護 |
短(duan)路 |
鎖死(si)，去除故障10s后重新上(shang)電(dian)可(ke)恢復 |
|
過壓 |
鎖(suo)死，去除故障10s后重新(xin)上電可恢(hui)復 |
|
|
過功率 |
打嗝，去除故障后可恢復 |
|
|
功能 |
調(diao)光方(fang)式 |
DALI/Touch DIM |
|
其它 |
尺寸(cun) |
317*70*44mm（長(chang)*寬(kuan)*高） |
|
包裝 |
330*90*50mm（長*寬*高） |
|
|
重量 |
1500g |
|
|
IP等(deng)級 |
IP65 |
|
|
工(gong)作(zuo)溫度 |
-20℃ ~ 40℃ |
|
|
相(xiang)對濕度 |
20~90% RH |
|
Touch DIM使(shi)用說明
a）長按(an)touch DIM 8s以上，切換為(wei)touch DIM模式。
b）短(duan)按(< 0.5 s)控制(zhi)燈具開關。
c）長按Touch DIM 開關 (>0.5秒) 進行燈具(ju)的亮(liang)度調(diao)(diao)節，光是(shi)調(diao)(diao)亮(liang)還是(shi)調(diao)(diao)暗(an)，隨(sui)著每次按壓的開關變(bian)化而變(bian)換。
d）雙(shuang)擊Touch DIM 開關（<0.3秒），連接(jie)的所(suo)有燈具(ju)將達(da)到最(zui)亮狀(zhuang)態。
e）亮度調節范圍為5%-100%。
f）連續點(dian)擊三次Touch DIM開關，進(jin)入色溫(wen)調(diao)節(jie)模(mo)式，長(chang)按調(diao)節(jie)色溫(wen)，其它(ta)任意操作降退(tui)出色溫(wen)模(mo)式。
g）具(ju)有斷電記憶功能，重新(xin)上(shang)電將恢(hui)復到上(shang)一次斷電的狀態。
-
EUP300D-1H24V-0WP 中文(wen)說明書11.17.2016.pdf
- 點擊此處下載
-
