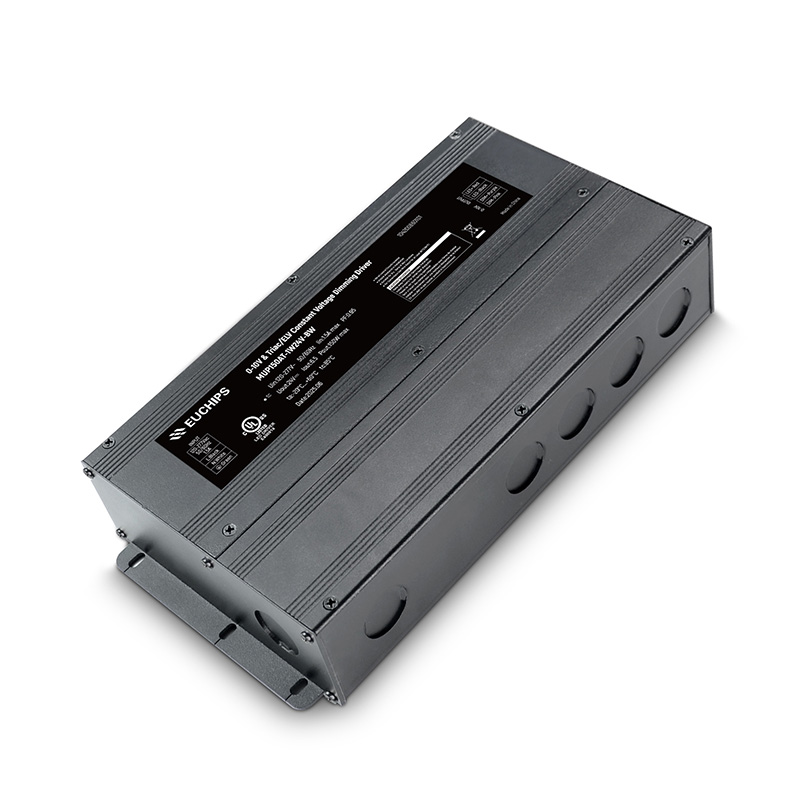

150W 24VDC 0-10V恒壓調光電源MUP150AT-1W24V-BW
輸出電壓： 24VDC
輸出電流： 6.25A
輸出功率： 150W
電壓精度： ±3%
輸入電壓： 120-277VAC
頻率： 50/60Hz
效率(典型) ：＞89%@120VAC, 滿載
產品型號：MUP150AT-1W24V-BW
- 產品詳細
- 需求訂購
- 規格書下載
- 認證下載
·3通道恒壓輸出，每通道最大輸出電流為6.25A
·輸入電壓范圍108-305Vac
·支持 0/1-10V ,電阻器,PWM,Triac/ELV 調光
·0-10V調光范圍0.1-100%，調光曲線平滑，無頻閃
·可控硅(前后沿)僅在120Vac下進行調光
·信號懸空時，滿載輸出，可作為電源使用
·短路保護，過載保護，過流保護
·Class 2 輸出
·符合UL8750 &UL 1310安全標準
·適用于干燥、潮濕和濕潤的場所
技術參數：
|
型號 |
MUP150AT-1W24V-BW |
|
|
輸入 |
效率 |
≥89%@120VAC, 滿載 |
|
電壓 |
120VAC-277VAC |
|
|
頻率 |
50/60Hz |
|
|
電流 |
1.5Amax@120VAC 0.8Amax @230VAC 0.7Amax @277VAC |
|
|
功率因數 |
≥0.95@120VAC, ≥0.95@277VAC, 滿載 |
|
|
THD |
<10%@120VAC, <10%@277VAC, 滿載 |
|
|
浪涌電流 |
冷啟動,40A@120VAC 500us, 80A@277VAC 200us |
|
|
待機功耗 |
<4W@120VAC |
|
|
空載功耗 |
<4W@120VAC |
|
|
啟動延時 |
<0.75s, @120Vac (當光線開始亮起) |
|
|
輸出 |
輸出電流 |
6.25A |
|
輸出電壓 |
24VDC |
|
|
電壓范圍 |
24VDC ±3% |
|
|
輸出功率 |
150W |
|
|
輸出通道 |
1 |
|
|
過功率限制 |
≥120% |
|
|
紋波 |
≤720mV |
|
|
PWM頻率 |
20K Hz |
|
|
功能 |
調光方式 |
0?10V，電位器，PWM，可控硅(前后沿)(@120VAC 60Hz) |
|
調光范圍 |
0.1%-100% (0-10V) 1%-100% 可控硅(前沿/后沿) |
|
|
調光曲線 |
對數 (0-10V，前沿/后沿 (@120VAC 60Hz)) |
|
|
頻閃 |
無頻閃 |
|
|
保護 |
短路保護 |
關閉輸出，排除故障后自恢復 |
|
過載保護 |
打嗝保護，排除故障后自恢復 |
|
|
過流保護 |
打嗝保護，排除故障后自恢復 |
|
|
安規 電磁兼容 |
浪涌 |
L-N: 2.5kV L-N-PG:2.5kV |
|
耐壓 |
輸入對輸出:2000Vac/1min/<5mA 輸入對地:1500Vac/1min/<5mA 輸出對地:500Vac/1min/<5mA輸出對信號( 信號端):500Vac/1min/<5mA |
|
|
安全標準 |
UL8750 UL1310 CSA25013.CSA Class P |
|
|
電磁兼容 |
FCC PART15B |
|
|
EMC抗擾度 |
IEC 61000-4-2-3-4-5-6-8-11 |
|
|
絕緣阻抗 |
5MΩ |
|
|
其它 |
工作溫度 |
(-20~+60) ℃ [-4°F~140°F] |
|
儲存溫度、??度 |
(-40~+90)℃ [-40°F~194°F] |
|
|
tc |
85℃ [ 185°F ] |
|
|
材質 |
金屬 |
|
|
防水等級 |
IP65 |
|
|
壽命 |
50,000h@tc:80℃ [ 176°F ] |
|
|
質保 |
5年 |
|
|
開關周期 |
25,000次 |
|
|
包裝尺寸(重量) |
凈重: 1700g(3.75 lb)±5%/個;10個/箱;17.5kg(38.58 lb)±5%/箱; 外箱尺寸: 322*279*302mm(12.68*10.98*11.98 Inch)(L*W*H) |
|
|
尺寸 |
260*132*52mm (10.24*5.2*2.05 Inch)(長*寬*高） |
|
-
