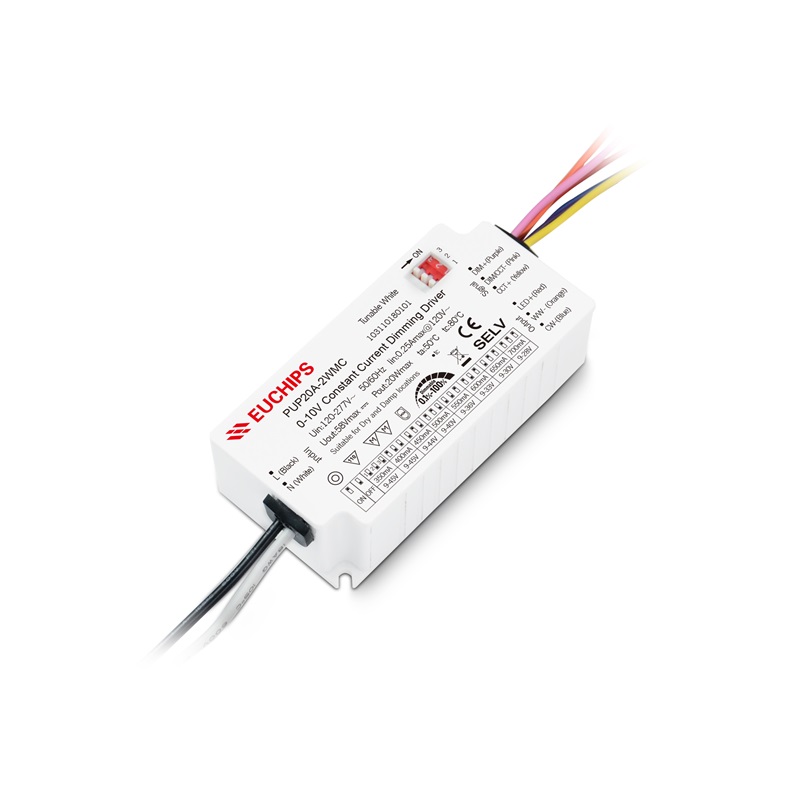

20W 350-700mA 0-10V美規LED調光調色電源PUP20A-2WMC
輸入電壓:120-277VAC
輸出電流:350/400/450/500/550/600/650/700mA
輸出電壓:9-45VDC
輸出功率:20W
產品型(xing)號(hao):PUP20A -2WMC
- 產品詳(xiang)細
- 需(xu)求訂購
- 規格書下載
- 認證下載
PUP20A-2WMC-產品特性：
概述
PUP20A-2WMC是一款調光調色恒流驅動器，350/400/450/500/550/600/650/700mA 8檔電流的LED驅動器,輸出電流可以通過DIP撥碼開關簡易設置調光曲線平滑、無閃爍。
產品特點
●雙通道恒流輸出，多級電流可選
●輸入電壓：120-277V
●調光范圍：0.1-100%, 調光效果平滑，無頻閃
●短路保護，過載保護，過壓保護
●適用于室內LED照明應用，如筒燈、聚光燈、面板燈等
技術參數
|
型號 |
PUP20A-2WMC |
||||
|
輸入 |
電壓 |
120VAC-277VAC |
|||
|
頻率 |
47/63Hz |
||||
|
效率(lv) |
84%@120VAC,滿載 |
||||
|
功(gong)率因(yin)數 |
≥0.97@120VAC,滿載 , ≥0.9@277VAC,滿載 |
||||
|
THD(滿(man)載(zai)) |
<13%@120VAC, 滿載 , <13%@277VAC, 滿載 |
||||
|
電流 |
0.25Amax@120VAC , 0.15Amax@277VAC |
||||
|
浪涌電(dian)流(liu) |
冷啟動,4.25A@120VAC 30us |
10.3A@277VAC, 24us |
|
|
|
|
待機功耗(hao) |
<1W |
||||
|
空載功耗 |
<1W |
||||
|
啟動(dong)延時 |
≤ 0.75 s, at230Vac (當燈(deng)光開(kai)始(shi)亮(liang)起(qi)) |
||||
|
|
電流(liu)/電壓/功率 |
350mA/9-45V/15.75W 400mA/9-45V/18W |
450mA/9-44V/19.8W 500mA/9-40V/20W |
550mA/9-36V/19.8W 600mA/9-33V/19.8W |
650mA/9-30V/19.5W 700mA/9-28V/19.6W |
|
|
通道 |
2 |
|||
|
輸出(chu) |
空載輸出電壓 |
58V Max |
|||
|
|
紋(wen)波電(dian)流(liu) |
<5% |
|||
|
|
電(dian)流精(jing)度(du) |
±5% |
|||
|
|
輸出電壓范圍 |
±5% |
|||
|
保護 |
過壓保護 |
打嗝，移除(chu)故障后自恢復 |
|||
|
過(guo)載保護 |
打(da)嗝，移除故(gu)障后自恢復 |
||||
|
短路(lu)保護(hu) |
關(guan)斷(duan)輸出，移除故障后自恢復 |
||||
|
安全與 電(dian)磁(ci)兼容 |
雷擊浪涌(yong) |
L-N: 2KV |
|||
|
耐受電(dian)壓 |
I/P-O/P: 2000VAC/1min/5mA ; I/P-0-10V: 1500VAC/1min/5mA ; O/P-DIM( Signal port 0-10V): 1500VAC/1min/5mA |
||||
|
絕緣阻抗(kang) |
5M? |
||||
|
安全(quan)標準 |
EN61347, GB19510 |
||||
|
電(dian)磁(ci)兼容 |
EN55015, EN61000-3-2 |
||||
|
EMC電磁抗擾度(du) |
FCC class B(120V)/class A(277V) |
||||
|
功能 |
調(diao)光模(mo)式 |
0-10V / PWM |
|||
|
調光范圍 |
0.1%-100% |
||||
|
其它 |
產品尺(chi)寸 |
88*43*26.5mm (3.46*1.69*1.04 Inch) (長*寬*高) |
|||
|
包裝(zhuang)信息 |
凈重: 146g(0.32 lb)±5%/個; 50個/箱; 7.8kg(17.2 Ib)±5%/箱; 外箱尺寸(cun): 234*222*194mm(9.21*8.74*7.63 Inch)(L*W*H) |
||||
|
防水等級 |
IP20 |
||||
|
工作環(huan)境溫度 |
ta:-20℃~50℃ [-4°F~122°F] |
||||
|
tc |
80℃ [ 176°F ] |
||||
|
儲存(cun)溫度、濕度(du) |
-40℃~85℃ [-40°F~185°F] , 20-90%RH |
||||
|
質保 |
5年 |
||||
|
壽命(ming) |
50,000h@tc:85℃ [ 185°F ] |
||||
|
材料(liao) |
PC |
||||
|
開關機(ji)次數 |
>25,000 小時 |
||||
-
